Warmtepompen voor een breed scala

Voor elke woning een Ecodan

Alle informatie over Ecodan

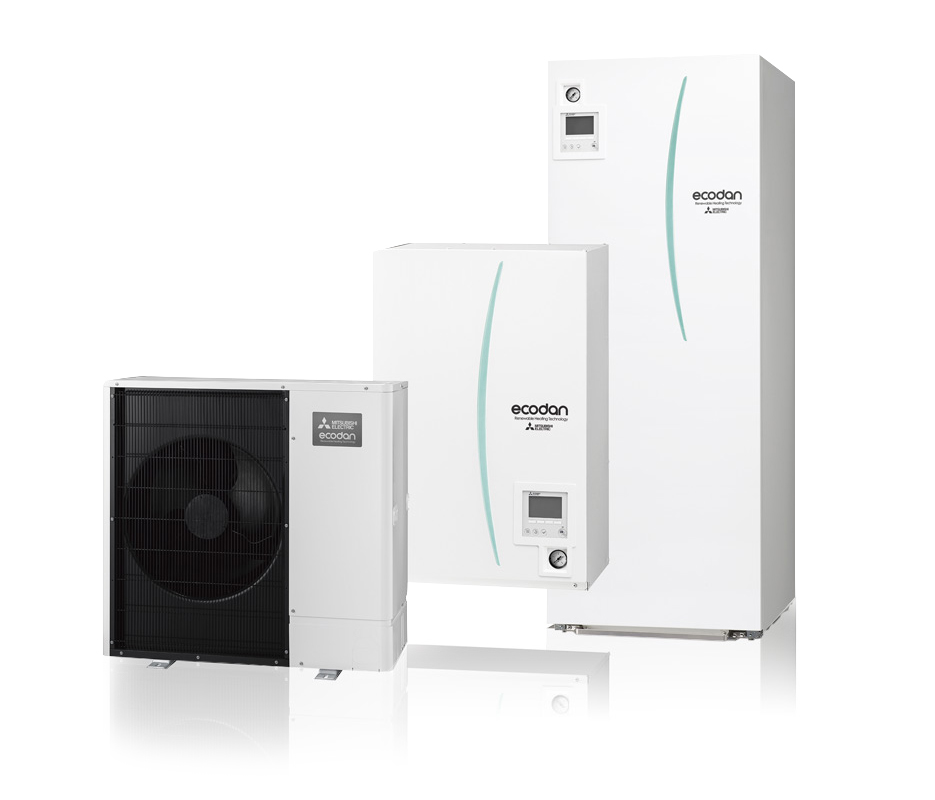

Een Ecodan is een lucht-water warmtepompen van Mitsubishi Electric. Deze warmtepompen zijn ontworpen om efficiënt warmte uit de buitenlucht te halen en deze te gebruiken voor het verwarmen van water voor huishoudelijk gebruik of voor het verwarmen van ruimtes. Eén van de voordelen van Ecodan-warmtepompen is dat ze een zeer efficiënte manier bieden om te verwarmen, zelfs bij koud weer. Omdat ze warmte uit de buitenlucht halen, zijn ze milieuvriendelijker dan traditionele verwarmingssystemen die fossiele brandstoffen verbranden. Bovendien kunnen ze ook worden gebruikt voor koeling tijdens warmere periodes door het proces om te keren en warmte af te voeren uit het gebouw.

Nieuws over Ecodan warmtepompen

Consument

Een Ecodan warmtepomp komt je aan veel kanten tegemoet. Qua comfort in de winter en in de zomer. Maar ook dankzij een zuinige werking en hoog rendement waardoor je ‘m snel terugverdient.

Nieuwe Ecodan ontwikkelingen

We houden je op de hoogte van de laatste innovaties en ontwikkelingen rondom Ecodan. De compacte warmtepompen hebben een laag milieu-effect en geluidsniveau.

Actuele Ecodan trainingen

Ben jij straks een Ecodan warmtepomp expert? Goede keuze. Onze trainingen helpen je bij jouw ontwikkeling en geven je de beste in's en out's van Mitsubishi Electric Ecodan warmtepompen.

Interessante Ecodan artikelen

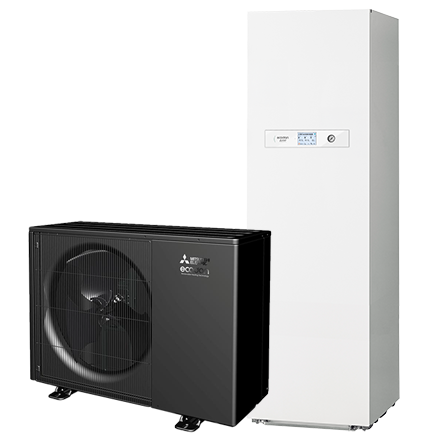

Verwarmen én koelen met één warmtepomp: de Ecodan

De Ecodan lucht/water-warmtepomp onttrekt energie uit de buitenlucht door het aanzuigen van lucht over de buiten-unit. De binnenunit gebruikt deze energie voor het produceren van warmtapwater en het verwarmen van de woning. Maar wist je dat je met de Ecodan ook kan koelen? Zo creëer je zowel in de winter als de zomer een comfortabel binnenklimaat.

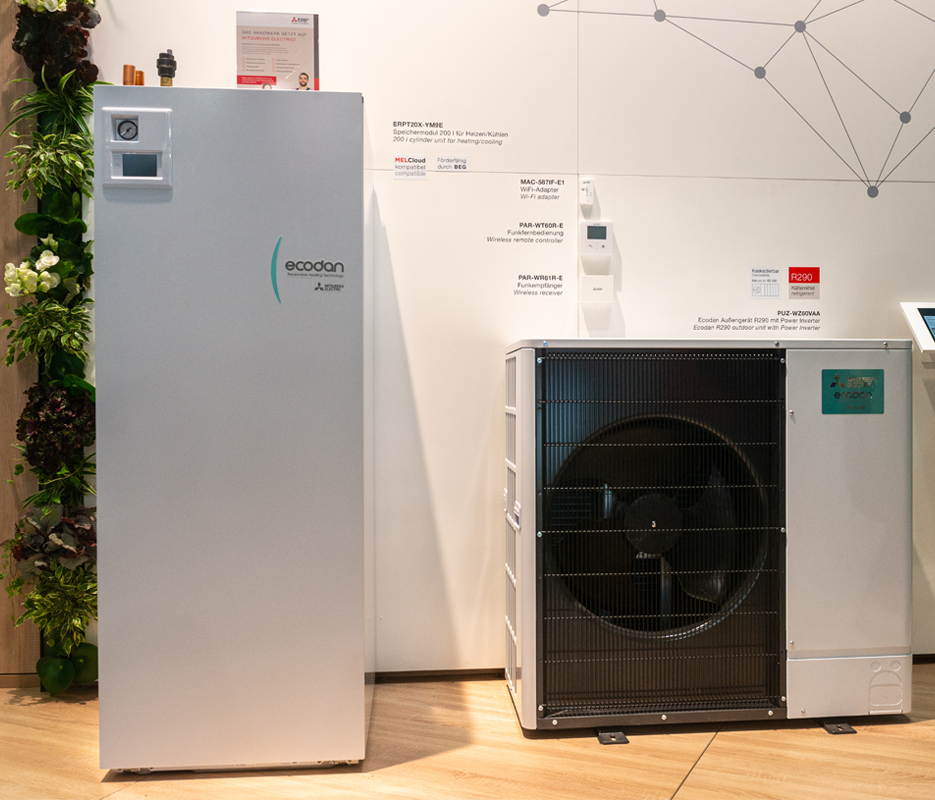

Nieuw: Ecodan monoblock-warmtepompen met R290

Voor ieder huis een Ecodan. Begin 2024 is het omvangrijke productportfolio van energiezuinige Ecodan-warmtepompsystemen uitgebreid met Monoblock-varianten met het koudemiddel R290 (propaan). R290 is een natuurlijk koudemiddel dat kleur- en geurloos is en een lager GWP (Global Warming Potential) van 3 heeft, wat resulteert in een zeer laag broeikaseffect.

Documentatie voor de installateur

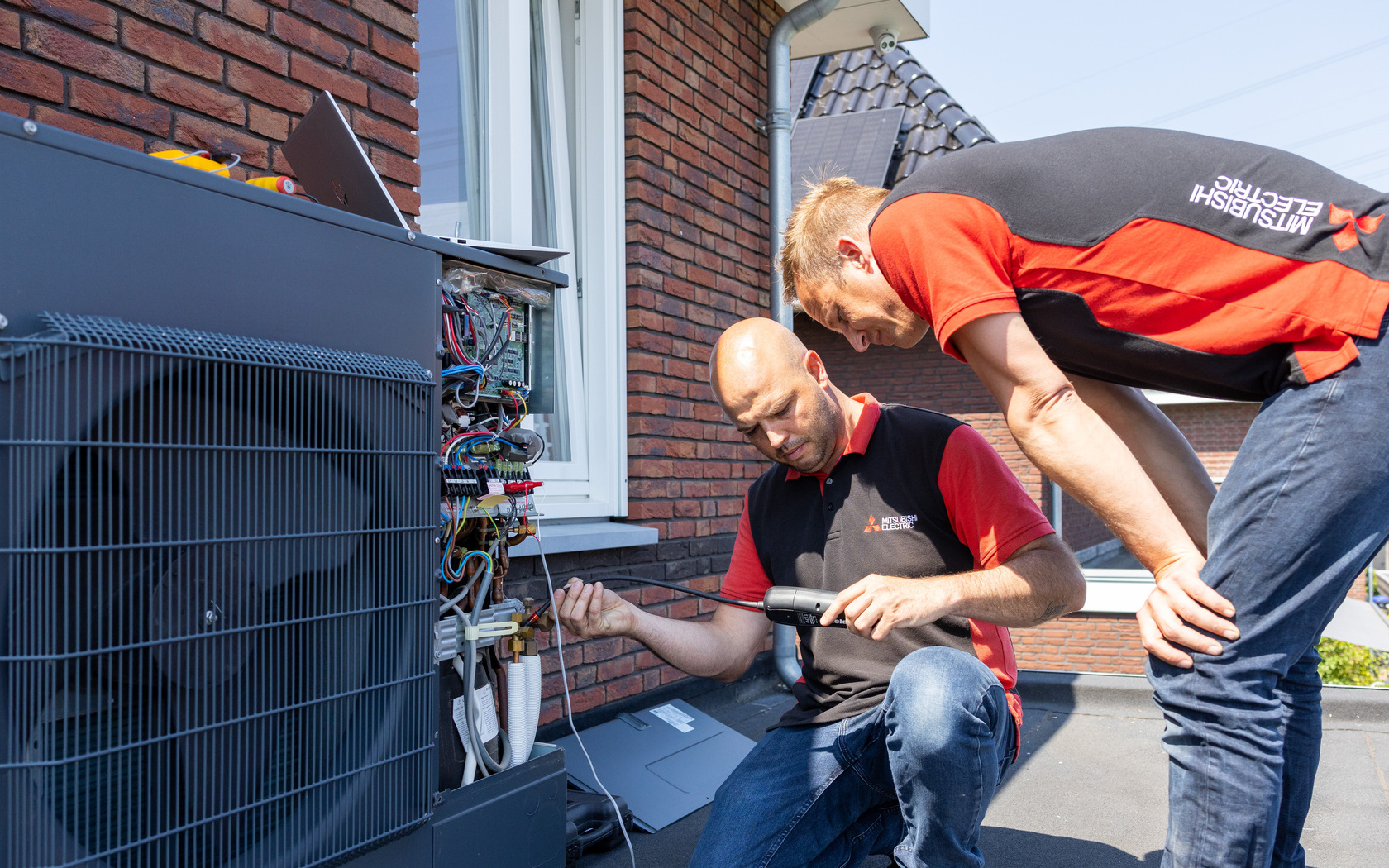

Montage en inbedrijfstelling

Dit document is beschikbaar voor de installateur voor de ondersteuning en voorbereiding van montage en inbedrijfstelwerkzaamheden van een Ecodan installatie.

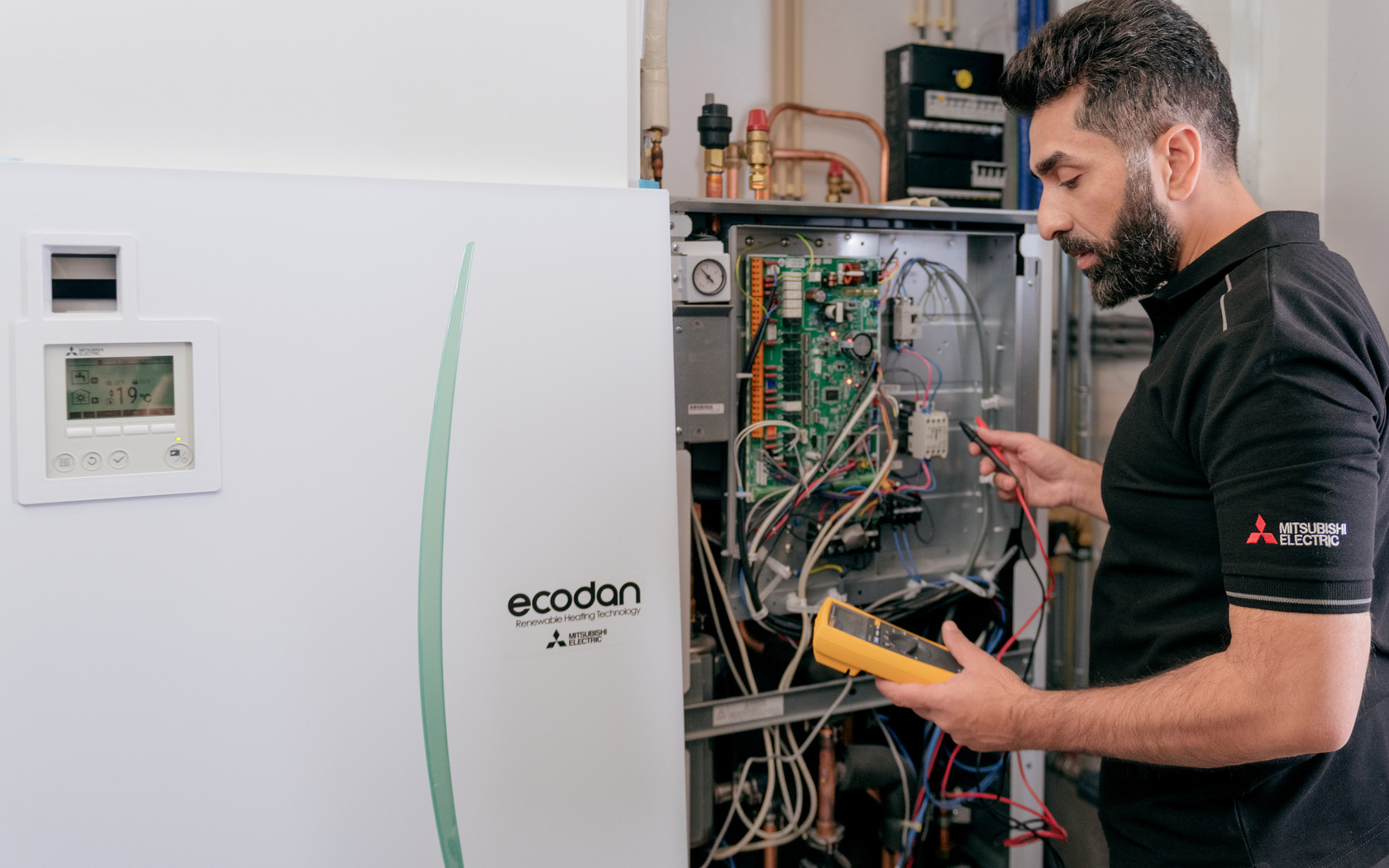

Onderhoudsinstructie

Laat je door dit document informeren over het onderhouden van de Mitsubishi Electric Ecodan warmtepomp

Belang van de juiste opstelling

De plaatsbepaling van een buitendeel van een lucht/water-warmtepomp is enorm belangrijk en daarbij moet men rekening houden met een aantal regels.

Pagina's die jij waarschijnlijk ook interessant vindt

Ontdek propaan en de voordelen daarvan

Een ontwikkeling in het land van de warmtepompen is de propaan warmtepomp. Warmtepompen met Propaan (R290) als koudemiddel zijn in staat om hoge watertemperaturen te maken tot 75°C. De propaan warmtepompen bieden dan ook een mooie aanvulling op de huidige warmtepompen van Mitsubishi Electric. Het toepassen van propaan verbreed de toepassingsmogelijkheden van warmtepompen en draagt bij aan Europese en nationale doelstellingen voor de energietransitie en CO2-reductie. Propaan wordt in de markt ook aangeduid als koudemiddel R290.

F-gasssenverordening meterset

F-gassen: dit moet je weten

Koudemiddelen worden toegepast in allerlei koel- en warmtepompinstallaties. Deze koudemiddelen zorgen voor het hoge rendement van de installatie. Er wordt onderscheid gemaakt tussen synthetische koudemiddelen (F-gassen) en natuurlijke koudemiddelen. F-gassen zijn specifiek voor de warmtepompen ontwikkelde koudemiddelen. Natuurlijke koudemiddelen zijn stoffen die ook in de natuur voorkomen zoals Propaan en CO2. Het voordeel van F-gassen zijn de gunstig eigenschappen wat betreft veiligheid en gezondheid.

Veelgestelde vragen

Ecodan

Komt de Ecodan in aanmerking voor subsidie en zo ja hoeveel?

Ja, alle Ecodan systemen komen in aanmerking voor de ISDE subsidie regeling, het subsidie bedrag is afhankelijk van de specifieke set. Meer over subsidies [vind je op deze pagina]

Benodigde principe schema’s, waar te vinden vooral vanuit de Ecodan kant?

De principeschema's zijn te vinden bij de betreffende producten onder de tab Documentatie.

Wat is het geluidsniveau van de Ecodan units?

De term geluidsniveau is te vrijblijvend. We spreken bij warmtepompen over twee zaken, namelijk geluidsvermogen en geluidsdruk. Geluidsvermogen is de bron van het geluid en geluidsdruk is wat een persoon hoort op een bepaalde afstand van de bron. Geluidsdruk is ook wat gemeten wordt in het veld, bv. 40 dB(A) op 1 meter van de bron. Tevens is het zo: hoe verder van de bron verwijderd, hoe minder geluidsdruk er overblijft en hoe minder men de buitenunit hoort. De geluidsdrukgegevens van de verschillende units staan vermeld onder de kenmerken van de units op de website.

Hebben jullie gelijkwaardigheidsverklaringen?

Voor de meest frequent toegepaste Ecodan lucht-/water systemen hebben we gelijkwaardigheids-/kwaliteitsverklaringen beschikbaar.

Heeft de Ecodan een gelijkwaardigheidsverklaring?

De meeste Ecodan systemen hebben een kwaliteitsverklaring. Deze kwaliteitsverklaringen kunnen toegepast worden in een EPG berekening. De verklaringen zijn te vinden onder Documentatie -> Overige Bijlage bij het betreffende product. Voor systemen waar geen kwaliteitsverklaring voor beschikbaar is, zal in de EPG berekening de forfaitaire waarde moeten worden ingevuld.

Hoeveel liter warm tapwater heeft de Ecodan?

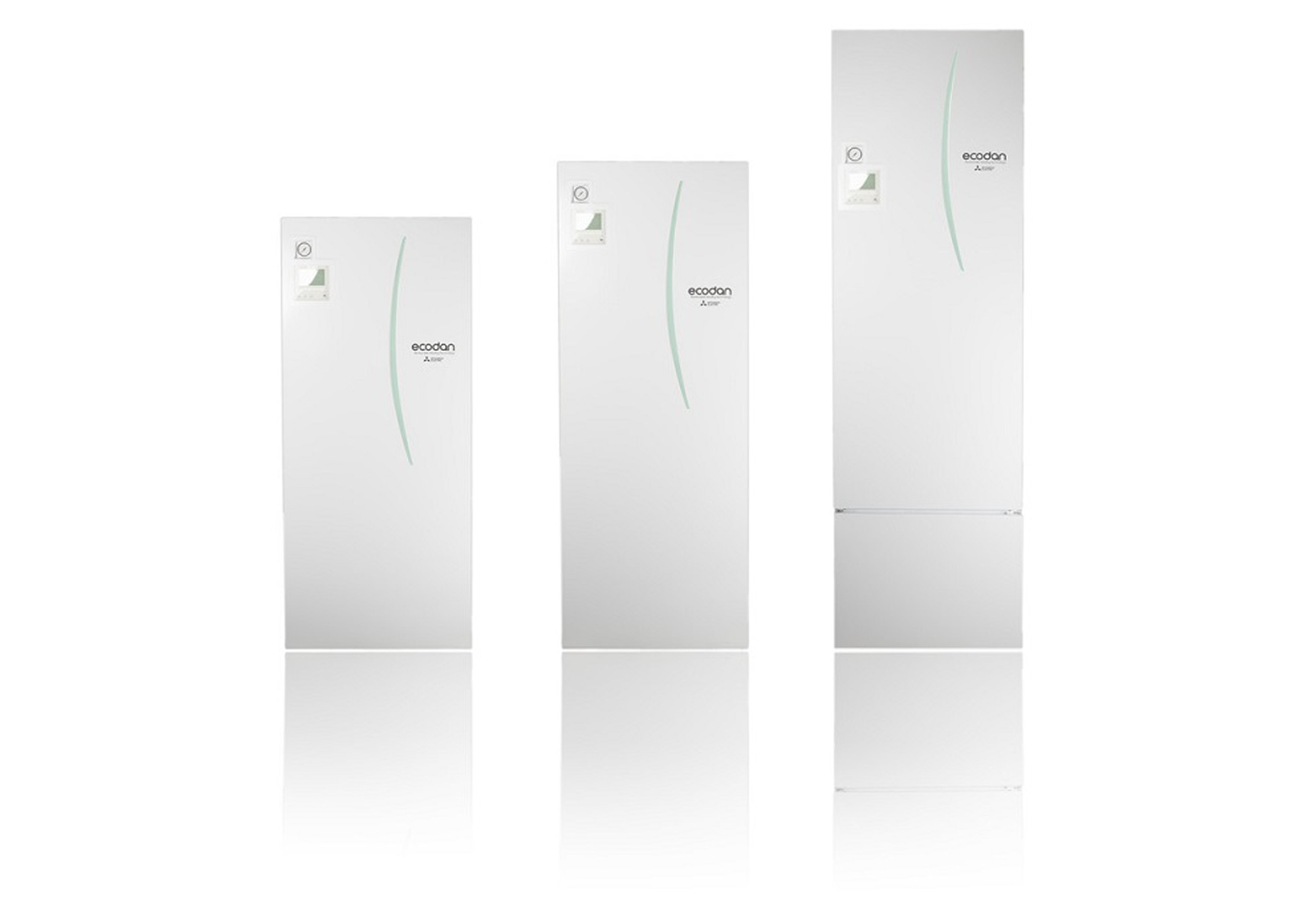

De cilinderunits zijn verkrijgbaar in drie uitvoeringen, 170 liter, 200 liter en 300 liter. Tevens is het mogelijk om in plaats van een cilinderunit een hydrobox met een losse boiler te gebruiken. Hierbij is het mogelijk om een boiler met een andere inhoud toe te passen.

Is er een checklist voor de installatie van Ecodan?

Ja, voor de installatie van Ecodan is een [handige checklist] beschikbaar die punten van ontwerp tot installatie behandelt.

Wat is de plek van sensoren bij Ecodan?

De plaatsing van sensoren voor Ecodan is beschreven op de [productkaart Ecodan].

Hoe selecteer ik het juiste boilervat voor Ecodan?

Voor de selectie van een boilervat is het belangrijk om een reële inschatting te maken van het dagverbruik aan sanitair warm water. In de boiler zit doorgaans water van ca. 55 graden, terwijl je 38 graden op het tappunt gebruikt. De inhoud van het boilervat is eenvoudig te berekenen door het dagverbruik van 38 graden te delen door de factor 1.5. Hiermee bereken je de inhoud van het boilervat van 55 graden (voorbeeld: het dagverbruik is 4 douchebeurten van 7 minuten onder een douche van 10 liter per minuut. Het totaal is dan 4 x 7 x 10 = 280 liter van 38 graden gedeeld door de factor van 1.5 dan kom je op een boilerinhoud van 187 liter).

Heb ik altijd de omschakelmodule nodig bij Ecodan?

Een omschakelmodule is alleen nodig indien je via een externe regeling wil omschakelen van verwarmingsbedrijf naar koelbedrijf en vice versa. Het is ook mogelijk om de omschakelmodule zo te programmeren dat het systeem op basis van een buitentemperatuur omschakelt van verwarmingsbedrijf naar koelbedrijf en vice versa. Indien je handmatig wil omschakelen van verwarmingsbedrijf naar koelbedrijf en vice versa of u maakt geen gebruik van koeling, dan is de omschakelmodule niet nodig.

Wat is de maximale watertemperatuur van Ecodan voor radiatoren?

De maximale watertemperatuur voor ruimteverwarming is 55 graden. Wij adviseren echter om een zo`n laag mogelijke watertemperatuur te gebruiken om een zo hoog mogelijk rendement te behalen. Hierbij wordt doorgaans een watertemperatuur van 35 graden aangehouden. Bestaande radiatoren zijn hier veelal niet voor geschikt en dienen vervangen te worden voor radiatoren welke specifiek voor deze watertemperatuur geschikt zijn.

Welke mogelijkheden heeft de regeling van Ecodan?

Met de standaard regeling op de Ecodan systemen kun je eenvoudig de ruimtetemperatuur aanpassen, klokprogramma`s invoeren of de vakantieregeling instellen. Het is ook mogelijk om een externe regeling toe te passen.

Is het mogelijk om een waterontharder te plaatsen in combinatie met een Ecodan?

Het is mogelijk om een waterontharder te plaatsen in combinatie met een Ecodan mits aan de geldende wetgeving en fabrikant voorschriften wordt voldaan.

Wat is de opstelhoogte van een Ecodan buiten-unit?

De minimale opstelhoogte in verband met sneeuw- en ijsvorming is 20 centimeter.

Kennen de Ecodan systemen een logboekplicht?

De R32 Eco Inverter systemen uit de SUZ-SWM serie kennen geen logboekplicht. Alle andere R410a systemen uit de Power Inverter en Zubadan serie zijn wel logboek plichtig. Meer over de achtergronden lees je op de pagina Ecodan en logboekplicht.

Zorgt een Ecodan warmtepomp voor vervuiling op het Energienetwerk?

In de Ecodan warmtepompen is naast het omvormerboard (inverter board) een ruis filter (noise filter board) opgenomen. Dit onderdrukt de harmonische vervorming en voorkomt dat dit het elektriciteitsnet in gaat. Hiermee wordt netvervuiling voorkomen.

Zijn de Ecodan warmtepompen Smart Grid Ready?

Ja, de Ecodan warmtepompen die met de FTC6 print zijn uitgevoerd zijn Smard Grid Ready.

Kan een slimme thermostaat zoals bijvoorbeeld een Toon of Google Nest in combinatie met een Ecodan?

Ja, elke thermostaat met een aan/uit signaal kan in combinatie met de Ecodan. Bekijk hier de thermostaat van Mitsubishi Electric

Hoe schakel ik een Ecodan naar koelen?

In deze instructie vind je hoe je een Ecodan warmtepomp omschakelt van verwarmen naar koelen en weer terug van koelen naar verwarmen.

Welk karakteristiek automaat moet ik hebben?

Ecodan systemen mogen afgezekerd worden met een +B karakteristiek zekering of uitschakel-automaat. Woonhuizen zijn typisch toegepast met B-karakteristiek zekering of uitschakel-automaat en behoeven dus geen verandering van de meterkast.

Wat kan ik met request codes?

Request codes geven aan de hand van een invoercode technische informatie die gebruikt kan worden voor foutanalyse en servicedoeleinden. Je komt bij de request codes via menu>>service>>wachtwoord invoeren>>informatie werking. Veel gebruikte request codes zijn:



Buiten-unit (beschikbaarheid informatie afhankelijk van type)

Opgenomen stroom compressor: ID 1 (A)

Frequentie compressor: ID 16 (Hz)

Draaiuren compressor: ID 2 (x10)

Start/stop compressor: ID 3 (x100)

Persgastemperatuur: ID 4 (°C)

Vloeistoftemperatuur: ID 5 (°C)

2-fase temperatuur: ID 7 (°C)

Buitentemperatuur: ID 9 (°C)

Softwareversie buitendeel: ID 90

Buiten-unit foutgeschiedenis laatst opgetreden storing: ID 103

Buiten-unit bedrijfsmodus op moment van fout : ID 107



Binnen-unit

Leidingtemperatuur: ID 505 (°C)

Waterdebiet: ID 540 (L/min)

Aanvoer temperatuur primair (THW1): ID 511 (°C)

Retour temperatuur primair (THW2): ID 506 (°C)

Tapwater temperatuur: ID 508 (°C)

Aanvoer temperatuur Zone 1 (THW6): ID 509 (°C)

Retour temperatuur Zone 1 (THW7): ID 512 (°C)

Aanvoer temperatuur Zone 2 (THW8): ID 513 (°C)

Retour temperatuur Zone 2 (THW9): ID 514 (°C)

Aanvoer temperatuur ketel (THWB1): ID 515 (°C)

Software versie binnen-unit: ID 190

Hoe lang kan ik douchen met een Ecodan cilinder-unit?

Uitgangspunten: water in tapwatertank heeft een temperatuur van 55 ºC, gewenste warm tapwater temperatuur aan de kraan/douche is 38 ºC, aanvoer koud water temperatuur is 10 ºC en een waterbesparende douchekop met een volumestroom van 7 liter per minuut.



Temperatuur verschillen Delta T zijn (55 ºC - 10 ºC =) 45 ºC en (38 ºC - 10 ºC =) 28 ºC.

170 liter cilinder-unit - effectief aantal liters aan het tappunt (kraan/douche) 45/28 x 170 = 273 liter van 38 ºC.

200 liter cilinder-unit - effectief aantal liters aan het tappunt (kraan/douche) 45/28 x 200 = 321 liter van 38 ºC.

300 liter cilinder-unit - effectief aantal liters aan het tappunt (kraan/douche) 45/28 x 300 = 482 liter van 38 ºC.



Douchetijd met een waterbesparende douchekop van 7 liter/minuut:

Bij een 170 liter cilinder-unit - 273/7 = 39 minuten.

Bij een 200 liter cilinder-unit - 321/7 = 46 minuten.

Bij een 300 liter cilinder-unit - 482/7 = 68 minuten.

All-Electric Ready (Hybride) - Als ik een Ecodan systeem combineer met een Cv-Ketel komen er dan extra componenten bij?

Ja, afhankelijk hoe het systeem gaat regelen tussen de warmtepomp en de Cv-ketel komen er componenten bij.

Kijk voor meer informatie hierover in de All-Electric Ready brochure

kijk voor alle All-Electric systemen op de webpagina's:

All-Electric Ready - Hydrobox koelen of verwarmen

All-Electric Ready - Cilinder-unit koelen of verwarmen

Welke koudemiddelleidingen en verlopen gebruik je voor Ecodan binnen- en buiten-units?

Voor een eenvoudige bepaling welke koudemiddelleidingen en verlopen er toegepast kunnen worden bij de Ecodan buitendelen en binnendelen hebben we een handig overzicht gemaakt en dit is te downloaden via onderstaande links.

D-generatie: Productblad Ecodan koudemiddelleidingen

E-generatie: Productblad Ecodan koudemiddelleidingen



Wat betekent 'auto adaption'?

Auto adaption is een slimme, zelflerende stooklijn. De warmtepomp bepaalt hierbij aan de hand van de ruimte- en buitentemperatuur de ideale aanvoertemperatuur.

Hoe kan ik mijn tapwater installatie dimensioneren?

Het dimensioneren van de juiste voorraadvat voor warmtapwater is afhankelijk van meerdere factoren. Hierbij dient o.a. rekening gehouden te worden met de grootte van het huishouden, gewenste opwarmtijd, type douche (en/of bad) en comfortwens.

Hoe maak ik de installatie koudemiddelvrij?

Dit wordt ook wel 'pump down' genoemd. Hierbij wordt al het koudemiddel verzameld in de Ecodan buiten-unit.

Hoe sluit ik mijn 3-weg klep aan?

Hoe je de 3-weg klep aansluit hangt van het type. Voor ESBE VZD162 + ALZ160 volg dit productblad en voor de ESBE: VRG232 + ARA645 volg dit productblad.

Wat betekenen SCOP, SEER en SPF?

Het energieverbruik (rendement) van een warmtepomp wordt uitgedrukt in de SEER-, SCOP- of SPF-waarde. SEER (Seasonal Energy Efficiency Ratio) geeft de seizoensgebonden waarde van de energie-efficiëntie van het product weer en bepaalt zijn energieklasse in koelmodus. SCOP (Seasonal Coëfficient of Performance) geeft het seizoensgebonden rendement weer en bepaalt de energieklasse van de warmtepomp in verwarmingsmodus. SPF (Seasonal Performance Factor) geeft het rendement van de volledige installatie, inclusief het afgiftesysteem. Hoe hoger de waarden, hoe zuiniger het toestel. Dankzij deze labels kunnen de energieprestaties van verschillende toestellen gemakkelijker met elkaar worden vergeleken.

Waarom krijg ik melding dat mijn MELCloud account is geblokkeerd?

Mogelijk is jouw account gekoppeld aan een externe applicatie. Wanneer het MELCloud-platform onrechtmatig gebruik herkend van ongeautoriseerde externe applicaties zal het account voor een aantal uur worden geblokkeerd. Het account zal na enkele uren vanzelf weer gedeblokkeerd worden.

Heeft een Ecodan warmtepomp onderhoud nodig en hoe vaak?

Een Ecodan warmtepomp heeft voor een juiste werking onderhoud en inspectie nodig.

De interval en werkzaamheden zijn terug te vinden in dit document:

Onderhoudsinstructie-Ecodan-warmtepomp.pdf



Waarom verschijnt storingscode L9?

Er is een probleem geconstateerd met de waterflow in het systeem. Deze is (tijdelijk) onder de 5 liter per minuut geweest.

De oorzaak van de L9 storing kan zijn dat er lucht in het systeem aanwezig is, of er een storing is van de pomp of de flowsensor.



Controleer de waterflow als volgt:

- Ga naar het menu Service

- Gebruik als wachtwoord: 0000

- Ga naar Informatie werking, voer als 'request code' in: 540



Deze request code geeft de huidige waterflow aan per minuut in liters. Ontlucht het systeem wanneer de flow in orde is (dus minimaal 5 liter p/min).



In deze video legt Heico alles uit over storingscode L9.

Wat is de minimale draaitijd voor compressor?

De minimale draaitijd voor een compressor bedraagt 10 minuten per cyclus. Daarnaast is het ook van belang om de maximaal aantal schakelingen in de gaten te houden.

Wat is het maximale aantal schakelingen voor een compressor per uur?

Het maximaal aantal schakelingen is 6 per uur. Minder is altijd beter. Daarnaast is het van belang om ook de minimale draaitijd in de gaten te houden.

Ecodan propaan (R290) monoblock

Wat zijn de voordelen van R290?

R290 heeft veel voordelen ten opzichte van traditionele koudemiddelen.

Ten eerste heeft het een zeer lage GWP waarde van 3.

Daarnaast heeft R290 een hoog calorisch rendement waardoor de warmte overdracht optimaal is. Dit resulteert in een lagere energierekening voor de eindgebruiker.

https://alklima.nl/leveringsprogramma/warmtepompen/lucht-water-woningbouw/sets-monoblock/cilinderunit-koelen-of-verwarmen-e-generatie

Is R290 makkelijk bij te vullen?

R290 is net als elk ander koudemiddel makkelijk bij te vullen indien dat nodig is. Echter zal dit door een gespecialiseerde professional met de juiste certificering moeten gebeuren.

R290 is een zeer brandbaar koudemiddel.

Wat betekent de aanduiding R718 op het binnentoestel?

R718 is de koudemiddelcode van water (H2O).

De installatie dient waterzijdig gevuld te worden met water dat aan de specificaties voldoet zoals beschreven in de installatiehandleiding.

Hoe zit het met ontluchters in het systeem?

De automatische ontluchter op het binnendeel dient de worden vervangen door een handmatige ontluchtkraan.

Vanzelfsprekend moet er op het hoogste punt in de installatie ook een ontluchtkraan worden geplaatst. Dit om uit te sluiten dat er R290 via de automatische ontluchter in de binnenruimte kan vloeien.

In het buitendeel is een microbellen luchtafscheider aanwezig.

Mag ik een R290 monoblock unit plaatsen met mijn BRL100 en 200 certificering?

Je mag niet zondermeer een monoblock plaatsen met het koudemiddel R290. Hier is naast de BRL certificering ook een separaat veiligheid attest voor nodig.

Zijn er trainingen voor het plaatsen van een R290 monoblock unit?

Vanuit Skills zal een specifieke training voor het plaatsen van een R290 monoblock unit aangeboden worden.

Dit is een product training vanuit Mitsubishi Electric. Een BRL certificering met veiligheid attest blijft vereist.

Wat is het rendement van een monoblock installatie?

Het rendement van een monoblock installatie is nagenoeg gelijk aan dat van een traditionele warmtepomp.

Net als bij elk andere warmtepomp is het rendement afhankelijk van de buitentemperatuur, plaatsing en systeemopbouw.

Kun je met een R290 installatie ook koelen?

Net als de andere units in de Ecodan productlijn kun je met de monoblock units op R290 ook koelen.

Heb ik speciale gereedschappen nodig om service aan een R290 unit te verlenen?

Voor het verlenen van service of de reparatie van een R290 unit zijn specifieke veiligheid voorschriften van toepassing.

Gereedschappen moeten beschikken oven een ATEX keurmerk. Kleding dient antistatisch te zijn en het dragen van pbm's is verplicht.

Mag een R290 monoblock geplaatst worden door de eigenaar of eindgebruiker?

Een monoblock mag niet door een eigenaar of eindgebruiker geplaatst worden.

Deze mag alleen door een erkend installateur worden geplaatst die beschikt over de juiste certificering en veiligheidsdocumenten.

Ecodan inbedrijfstelling

Waar vind ik de checklist voor inbedrijfstelling van een Ecodan installatie?

De checklist voor inbedrijfstelling van een Ecodan installatie is beschikbaar via deze link.

Dient de inbedrijfstelling nogmaals uitgevoerd te worden wanneer van All-Electric Ready naar All-Electric overgegaan wordt?

Bij een overgang van All-Electric Ready naar All-Electric zullen enkele belangrijke instellingen van de installatie wijzigen. Daarom adviseren wij dan ook in dat geval opnieuw een inbedrijfstelling uit te laten voeren.

Ecodan in cascade

Hoeveel units kunnen er maximaal aan elkaar gekoppeld worden in een Ecodan cascade-systeem?

Er kunnen maximaal 6 Ecodan units in cascade opgesteld worden, met als voorwaarde dat de combinatie van het buitendeel en het binnendeel allemaal hetzelfde is.

Welke regelmodule is benodigd voor een Ecodan cascade-systeem?

De benodigde regelmodule (masterregelaar) is PAC-IF071 (FTC6) voor D-generatie binnendelen.

De benodigde regelmodule (masterregelaar) is PAC-IF081 (FTC7) voor E-generatie binnendelen.

Wat gebeurt er wanneer één unit in een cascade-systeem in storing gaat?

De masterregelaar zorgt er in het geval van een storing voor dat de overige units door blijven draaien.

Dient het aantal buiten-units van een Ecodan cascade-systeem gelijk te zijn aan het aantal binnen-units?

Ja het aantal buiten-units en binnen-units dient gelijk te zijn. Daarnaast dienen de vermogens van de buiten-unit/binnen-unit combinaties hetzelfde te zijn.

Wat is het maximale vermogen van een Ecodan cascade-systeem?

Het maximale totale vermogen van een Ecodan installatie in cascade opstelling is 150kW (6 units x 25kW).

Kan een Ecodan cascade regeling via Modbus aangestuurd worden?

Ja, dat kan. De Modbus module (ME-MONITORING-0219) wordt op de cascade regeling (PAC-IF071 B-E) aangesloten die vervolgens de onderliggende systemen aanstuurt.
