ZHR-230Y-E SET
  • Afbeelding-ZHR-230Y-E-set
  • Afbeelding-Energie-label-ZHR-230Y-E

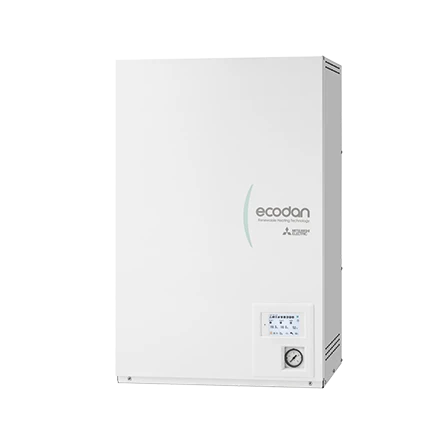

  • Afbeelding-ERSE
  • Afbeelding-PUHZ-SHW230

Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Hydrobox voor binnen met het Zubadan-inverter buitendeel. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het buitendeel heeft een extra groot werkbereik en levert 23 kW vermogen met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze.

  • Split uitvoering
  • Koudemiddel R410A
  • Aanvoertemperatuur tot 60°C
  • Touchscreen bediening
  • Warmtapwater via extern boilervat
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.

Let op: Bij toepassing van de hoofdbediening als ruimtethermostaat dient een inbouwdoos 30mm te worden toegepast.

Deze set bestaat uit de volgende producten:
Ecodan Hydrobox (koelen of verwarmen) FTC7
Ecodan Zubadan Inverter Warmtepomp SHW230 YKA

PUHZ-SHW230 YKA

Product bekijken

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren
Verwarmingsvermogen bij 7/35°C volgens EN 14511
23 kW
COP bij 7/35°C volgens EN 14511
3.65
Max. Verwarmingsvermogen bij -10/35°C
25.6 kW
COP bij -10/35°C
2.34
Verwarmingsvermogen bij -7/35°C volgens EN 14511
23 kW
Koelvermogen bij 35/18°C volgens EN 14511
24 kW
Minimaal koelvermogen A20/W18
20.1 kW
EER bij 35/18°C
3.55
Koelvermogen bij 35/7°C volgens EN 14511
20 kW
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A++ [D - A+++]

Elektrische gegevens

Aansluitspanning
400 V
Afzekering (traag)
25 A
Soft starter ingebouwd
Ja
Begrenzing max. opgenomen elektrisch vermogen
20 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm^2
Met elektrisch verwarmingselement
Ja
Vermogen elektrisch verwarmingselement
9 kW
Verwarmingsvermogen elektrisch element getrapt instelbaar
Ja
Afzekering elektrisch verwarmingselement
16 A
Aansluiting voeding elektrisch element
Op binnendeel

Technische gegevens

PED Categorie
II
Type koudemiddel (GWP)
R410a (2088)
Koudemiddelinhoud
7.1 kg
Voorgevuld tot x meter leidinglengte
30 m
Max. leidinglengte
80 m
Max. hoogteverschil
30 m
Luchtdebiet buitendeel
8400 m3/h
Max. werkdruk afgiftesysteem
3 bar

Geluidsprestaties

Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)
45 dB(A)
Geluidsprestatieniveau buitenunit (volgens EN 12102 bij 0/35 °C)
75 dB(A)
Geluidsdrukniveau buitenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
59 dB

Afmetingen & aansluitingen

Nom. diameter afgiftesysteem
1.1/2" (40)
Koelleiding diameters
1/2" - 1"
Afmetingen binnen-unit (HxBxD)
950 x 600 x 360 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 360 mm
Gewicht buitenunit
143 kg

Uitvoering & werking

Werkingsbereik verwarmen
-25 - 21 °C
Werkingsbereik warm tapwater
-25 - 35 °C
Werkingsbereik koelen
10 - 46 °C
Debiet afgiftesysteem
1.72 - 3.95 m3/h
Max. verwarmingsaanvoertemperatuur
60 °C
Min. koelingsaanvoertemperatuur
8 °C
Minimale waterzijdige inhoud
99 l
Model
Compleet
Geschikt voor bijverwarming CV
Ja
Ruimtetemperatuur regeling
Ja
Type regeling
Weersafhankelijke regeling
Soort optimalisatie
Ruimtethermostaat
Externe regeling nodig
Nee
Geschikt voor warm tapwater
Ja
Geschikt voor actieve koeling
Ja
Geschikt voor zwembadwaterverwarming
Nee
Zwembadregeling
Nee
Regeling voor sturing CV-ketel
Ja
Regeling voor sturing buffervat
Ja
Data-overdracht via USB
Nee
Data-overdracht via internet
Nee
Data-overdracht via busverbinding
Nee
Aansluiten en regelen meerdere afgifte systemen mogelijk
Ja
Koeling geïntegreerd
Ja
Modulerende compressor
Ja
Bediening op afstand mogelijk
Nee

Pomp gegevens

Type pomp (systeempomp)
Energiebesparend
Type spanning pomp (systeempomp)
DC
Toerenregeling pomp (systeempomp)
Ingebouwd

Overige gegevens

Solar-integratie
Nee
Moduleringspercentage
25.00 - 100.00 %
COPd bij Tj=+7°C
5.32
Aantal fasen
3~N+a
Aantal fasen elektrisch verwarmingselement
3~N+a
Frequentie
50Hz
Frequentie elektrisch verwarmingselement
50Hz

Documentatie van ZHR-230Y-E SET

Selectie downloaden

Documentatie van componenten

Selectie downloaden

Documentatie van opties

Selectie downloaden

Overig

PAR-WT60 R-E 1× PAR-WT60 R-E
Radiografische afstandsbediening ATW
Op voorraad
PAR-WR61 R-E 1× PAR-WR61 R-E
Radiografische ontvanger ATW
Op voorraad
MAC-587 IF 1× MAC-587 IF
Wi-Fi interface
Leverbaar over drie weken
ME-MONITORING-0219 1× ME-MONITORING-0219
Procon A1M AtW-AtA
Op voorraad
PAC-SE41 TSE 1× PAC-SE41 TSE
Remote-sensor
Op voorraad
PAC-TH011-E 1× PAC-TH011-E
Sensors tbv buffer en zone verwarming
Op voorraad
PAC-TH011 TK2-E 1× PAC-TH011 TK2-E
Sensor tbv tapwater
Op voorraad

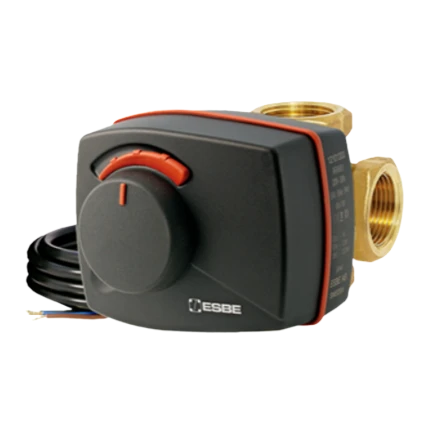

ESBE VRG232 + ARA645 1× ESBE VRG232 + ARA645
Driewegklep DN32 kVs 16
Op voorraad
AL5498 1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
Op voorraad
AL5508 2× AL5508
Wartel M25
Op voorraad
PAC-RC02-E 1× PAC-RC02-E
Remote Cover voor FTC7
Op voorraad
HTWBOI-200 1× HTWBOI-200
Warmtepomp boiler 200 liter
Op voorraad
HTWBOI-300 1× HTWBOI-300
Warmtepomp boiler 300 liter
Op voorraad
HTWBOI-500 1× HTWBOI-500
Warmtepomp boiler 500 liter
Op voorraad
HTWBOIS-300 1× HTWBOIS-300
Warmtepomp-/Zonneboiler 300 liter
Op voorraad
HTWBOIS-500 1× HTWBOIS-500
Warmtepomp-/Zonneboiler 500 liter
Op voorraad
HTWLVAU-150 1× HTWLVAU-150
Magnetische vuil- en luchtafscheider universeel 1½"
Op voorraad
HTW-KOELING OPTIMALISATIE MOD. 1× HTW-KOELING OPTIMALISATIE MOD.
Koeling Optimalisatie Module Ecodan
Niet op voorraad

Regeltechniek en externe koppelingen

PAC-SK52 ST 1× PAC-SK52 ST
Control service tool
Op voorraad

Standaard voorzieningen

Auto-herstart
Flare-aansluiting
Werking tot -25°C
Zubadan inverter warmtepomp
Inverter control
Verwarmen bij lage temperaturen
