Name: Ecodan Hydrobox (koelen of verwarmen) FTC7
SKU: ERSE-YM9EE

ERSE-YM9EE

Het Ecodan E-generatie Hydrobox binnendeel biedt een flexibele oplossing voor verwarming en koeling. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het toestel is voorzien van touchscreen bediening en geavanceerde FTC7-regeling. Met geïntegreerde energiemonitoring, een SD-kaartlezer en een ingebouwd magnetisch vuilfilter is onderhoud efficiënt geregeld.

Verwarmen én koelen
Warmtapwater via extern boilervat
Flexibel design
Touchscreen bediening
Geavanceerde FTC7-regeling voor optimale prestaties

Kenmerken

Documentatie

Opties

Elektrische gegevens

Exporteren

Aansluitspanning

230 V

Afzekering (traag)

10 A

Aansluiting voeding

via buitenunit

Met elektrisch verwarmingselement

Vermogen elektrisch verwarmingselement

9 kW

Verwarmingsvermogen elektrisch element getrapt instelbaar

Afzekering elektrisch verwarmingselement

16 A

Aansluiting voeding elektrisch element

op binnenunit

Technische gegevens

Type koudemiddel (GWP)

R410a (2088)

Geluidsprestaties

Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)

45 dB(A)

Afmetingen & aansluitingen

Nom. diameter afgiftesysteem

1.1/2" (40)

Koelleiding diameters

3/8" - 1"

Afmetingen binnen-unit (HxBxD)

950 x 600 x 360 mm

Gewicht binnenunit

63 kg

Uitvoering & werking

Max. verwarmingsaanvoertemperatuur

60 °C

Model

Binnenunit

Geschikt voor bijverwarming CV

Ruimtetemperatuur regeling

Type regeling

Weersafhankelijke regeling

Soort optimalisatie

Ruimtethermostaat

Externe regeling nodig

Nee

Geschikt voor warm tapwater

Geschikt voor actieve koeling

Geschikt voor zwembadwaterverwarming

Nee

Zwembadregeling

Nee

Regeling voor sturing CV-ketel

Regeling voor sturing buffervat

Data-overdracht via USB

Nee

Data-overdracht via internet

Nee

Data-overdracht via busverbinding

Nee

Koeling geïntegreerd

Bediening op afstand mogelijk

Nee

Pomp gegevens

Type pomp (systeempomp)

Energiebesparend

Type spanning pomp (systeempomp)

Toerenregeling pomp (systeempomp)

Ingebouwd

Overige gegevens

Solar-integratie

Nee

Aantal fasen

Aantal fasen elektrisch verwarmingselement

3~N+a

Frequentie

Frequentie elektrisch verwarmingselement

50Hz

Documentatie van ERSE-YM9EE

Selectie downloaden

Bedieningshandleiding
- Bedieningshandleiding-ERSE-YM9EE
- Bedieningshandleiding-Ecodan-FTC7-overzicht-bedrade-bediening
Brochure
- Ecodan-Brochure-2025
- Brochure-Ecodan-warmtepompen-voor-thuis

Overig

1× HTW-KOELING OPTIMALISATIE MOD.

Koeling Optimalisatie Module Ecodan

Niet op voorraad

Ben jij een professional? Ontdek de voordelen van een account

Vraag een account aan. Heb je al een account? Log hier in

Ontdekken

Ook verkrijgbaar in set

ZHR-230Y-E SET
Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Hydrobox voor binnen met het Zubadan-inverter buitendeel. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het buitendeel heeft een extra groot werkbereik en levert 23 kW vermogen met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze.
- Split uitvoering
- Koudemiddel R410A
- Aanvoertemperatuur tot 60°C
- Touchscreen bediening
- Warmtapwater via extern boilervat
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Let op: Bij toepassing van de hoofdbediening als ruimtethermostaat dient een inbouwdoos 30mm te worden toegepast.
Set bekijken

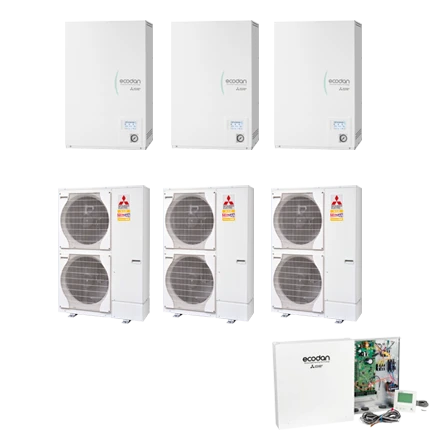

ZHR-230YKA-E-CAS-3

Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze cascade set, met een intelligente cascaderegelaar, combineert drie Ecodan E-generatie Hydroboxen voor binnen met drie Zubadan-inverter buitendelen van Mitsubishi Electric. Koppel het binnendeel met een extern boilervat voor warmtapwater. De buitendelen hebben een extra groot werkbereik en leveren 23 kW vermogen per stuk met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze voor een hoog niveau van comfort.
• Intelligente cascade regeling
• Split-uitvoering
• Koudemiddel R410A
• Aanvoertemperatuur tot 60°C
• Touchscreen bediening
• Warmtapwater via extern boilervat
De vermelde kenmerken zijn per individuele warmtepomp weergegeven.

Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.

Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.

Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Set bekijken

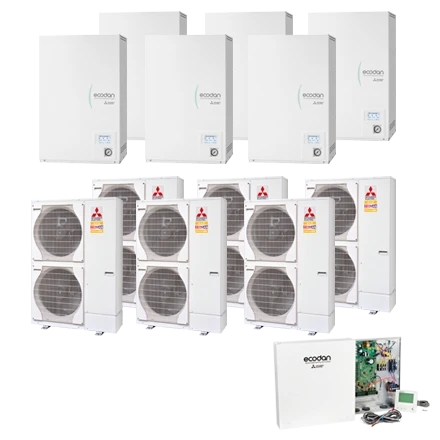

ZHR-230YKA-E-CAS-6

Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze cascade set, met een intelligente cascaderegelaar, combineert zes Ecodan E-generatie Hydroboxen voor binnen met zes Zubadan-inverter buitendelen van Mitsubishi Electric. Koppel het binnendeel met een extern boilervat voor warmtapwater. De buitendelen hebben een extra groot werkbereik en leveren 23 kW vermogen per stuk met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze voor een hoog niveau van comfort.
• Intelligente cascade regeling
• Split-uitvoering
• Koudemiddel R410A
• Aanvoertemperatuur tot 60°C
• Touchscreen bediening
• Warmtapwater via extern boilervat
De vermelde kenmerken zijn per individuele warmtepomp weergegeven.

Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.

Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.

Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Set bekijken

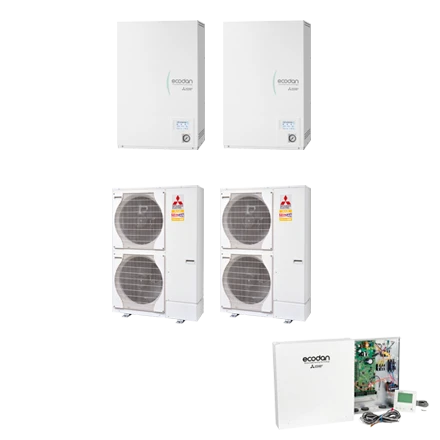

ZHR-230YKA-E-CAS-2

Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze cascade set, met een intelligente cascaderegelaar, combineert twee Ecodan E-generatie Hydroboxen voor binnen met twee Zubadan-inverter buitendelen van Mitsubishi Electric. Koppel het binnendeel met een extern boilervat voor warmtapwater. De buitendelen hebben een extra groot werkbereik en leveren 23 kW vermogen per stuk met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze voor een hoog niveau van comfort.
• Intelligente cascade regeling
• Split-uitvoering
• Koudemiddel R410A
• Aanvoertemperatuur tot 60°C
• Touchscreen bediening
• Warmtapwater via extern boilervat

De vermelde kenmerken zijn per individuele warmtepomp weergegeven.

Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.

Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.

Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Set bekijken

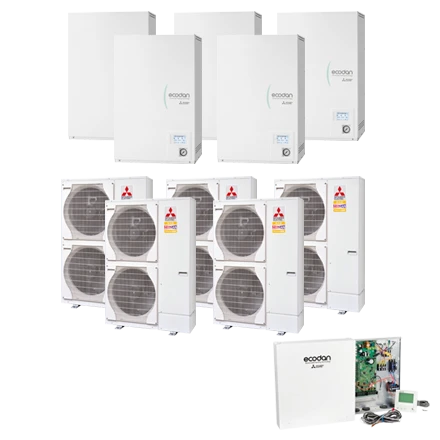

ZHR-230YKA-E-CAS-5

Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze cascade set, met een intelligente cascaderegelaar, combineert vijf Ecodan E-generatie Hydroboxen voor binnen met vijf Zubadan-inverter buitendelen van Mitsubishi Electric. Koppel het binnendeel met een extern boilervat voor warmtapwater. De buitendelen hebben een extra groot werkbereik en leveren 23 kW vermogen per stuk met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze voor een hoog niveau van comfort.
• Intelligente cascade regeling
• Split-uitvoering
• Koudemiddel R410A
• Aanvoertemperatuur tot 60°C
• Touchscreen bediening
• Warmtapwater via extern boilervat
De vermelde kenmerken zijn per individuele warmtepomp weergegeven.

Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.

Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.

Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Set bekijken

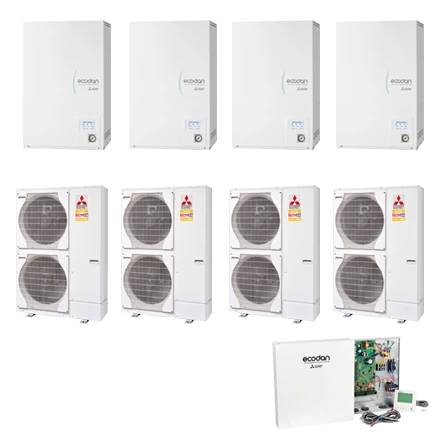

ZHR-230YKA-E-CAS-4

Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze cascade set, met een intelligente cascaderegelaar, combineert vier Ecodan E-generatie Hydroboxen voor binnen met vier Zubadan-inverter buitendelen van Mitsubishi Electric. Koppel het binnendeel met een extern boilervat voor warmtapwater. De buitendelen hebben een extra groot werkbereik en leveren 23 kW vermogen per stuk met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze voor een hoog niveau van comfort.
• Intelligente cascade regeling
• Split-uitvoering
• Koudemiddel R410A
• Aanvoertemperatuur tot 60°C
• Touchscreen bediening
• Warmtapwater via extern boilervat
De vermelde kenmerken zijn per individuele warmtepomp weergegeven.

Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.

Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.

Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Set bekijken
