Dit buitendeel behoort tot de Zubadan inverter-serie. Dit revolutionaire systeem geeft tot -15 °C hetzelfde verwarmingsvermogen als bij +7 °C. Het systeem kan hierdoor zonder enkel voorbehoud toegepast worden als hoofdverwarming en is natuurlijk ook geschikt voor comfortkoeling. Bijkomend voordeel is dat de CO2-uitstoot en het energieverbruik een stuk lager ligt in vergelijking met conventionele verwarmingssystemen.
Huidig model PUHZ-SHW230YKA2R2 (vanaf juni 2019):
- Voorvulling: 7,1 kg R410A
- Unit voorgevuld t/m 30m leidinglengte (ATW)
- Unit voorgevuld t/m 20m leidinglengte (ATA)
- Bij leidinglengte <10m dipswitch SW8-2 op ON instellen
- Afzekerwaarde: 25A
Vorig model PUHZ-SHW230YKA2 en YKA2R1 (tot jun 2019)
- Voorvulling: 7,7 kg R410A
- Unit voorgevuld tot 30m leidinglengte (ATW/ATA)
- Afzekerwaarde: 32A
- Opgenomen vermogen koelen: 5,6 kW
- Opgenomen vermogen verwarmen: 6,3 kW
Let op: leidingdiameters 1/2-1" toepassen. Afwijkende leidingdiameters niet toegestaan!
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Huidig model PUHZ-SHW230YKA2R2 (vanaf juni 2019):
- Voorvulling: 7,1 kg R410A
- Unit voorgevuld t/m 30m leidinglengte (ATW)
- Unit voorgevuld t/m 20m leidinglengte (ATA)
- Bij leidinglengte <10m dipswitch SW8-2 op ON instellen
- Afzekerwaarde: 25A
Vorig model PUHZ-SHW230YKA2 en YKA2R1 (tot jun 2019)
- Voorvulling: 7,7 kg R410A
- Unit voorgevuld tot 30m leidinglengte (ATW/ATA)
- Afzekerwaarde: 32A
- Opgenomen vermogen koelen: 5,6 kW
- Opgenomen vermogen verwarmen: 6,3 kW
Let op: leidingdiameters 1/2-1" toepassen. Afwijkende leidingdiameters niet toegestaan!
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Vermogen & prestaties
Elektrische gegevens
Technische gegevens
Geluidsprestaties
Afmetingen & aansluitingen
Uitvoering & werking
Overige gegevens
Documentatie van set PUHZ-SHW230 YKA
- Brochure
Documentatie van opties
- PAC-SK52 ST
Regeltechniek en externe koppelingen
Standaard voorzieningen
Ook verkrijgbaar in set
LBK-SHW230I 0-10V SET
Mr.Slim Zubadan inverter warmtepomp -20,0/+22,4 kW (R410A)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus
Nom. capaciteit koelen: 20,0 kW
Nom. capaciteit verwarmen (+7°C): 22,4 kW
Nom. capaciteit verwarmen (-10°C): 22,4 kW
Luchthoeveelheid bij 1 unit (min/nom): 1.956 / 4.032 m³/h
Luchthoeveelheid bij 1 unit (max): 8.064 m³/h
Luchthoeveelheid bij 2-5 units (max): 20.160 m³/h
Luchthoeveelheid bij 6 units (max): 24.192 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C
Inhoud dx-blok:
- minimaal: 2,0 liter
- bij 10m leidingwerk: 9,6 liter
- bij 20m leidingwerk: 7.8 liter
- bij >30m leidingwerk: 6,0 liter
Algemene gegevens:
Koudemiddel: R410A
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa
Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus
Nom. capaciteit koelen: 20,0 kW
Nom. capaciteit verwarmen (+7°C): 22,4 kW
Nom. capaciteit verwarmen (-10°C): 22,4 kW
Luchthoeveelheid bij 1 unit (min/nom): 1.956 / 4.032 m³/h
Luchthoeveelheid bij 1 unit (max): 8.064 m³/h
Luchthoeveelheid bij 2-5 units (max): 20.160 m³/h
Luchthoeveelheid bij 6 units (max): 24.192 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C
Inhoud dx-blok:
- minimaal: 2,0 liter
- bij 10m leidingwerk: 9,6 liter
- bij 20m leidingwerk: 7.8 liter
- bij >30m leidingwerk: 6,0 liter
Algemene gegevens:
Koudemiddel: R410A
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa
Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

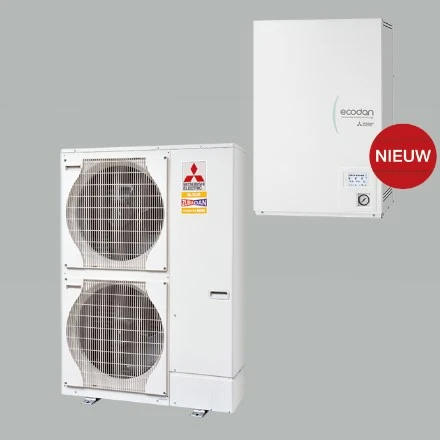

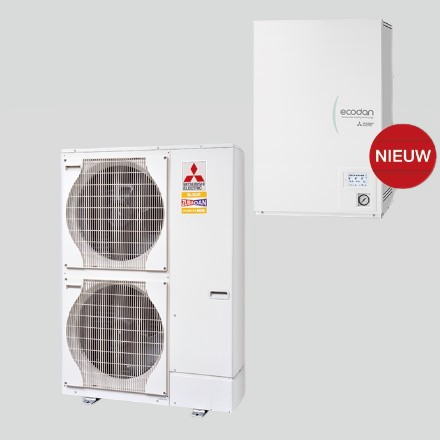

ZHR-230Y-E SET
Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Hydrobox voor binnen met het Zubadan-inverter buitendeel. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het buitendeel heeft een extra groot werkbereik en levert 23 kW vermogen met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze.
- Split uitvoering
- Koudemiddel R410A
- Aanvoertemperatuur tot 60°C
- Touchscreen bediening
- Warmtapwater via extern boilervat
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
ZHR-230YKA-E-CAS-3
De vermelde kenmerken zijn per individuele warmtepomp weergegeven.
Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.
Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.
Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
ZHR-230YKA-E-CAS-6
De vermelde kenmerken zijn per individuele warmtepomp weergegeven.
Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.
Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.
Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
ZHR-230YKA-E-CAS-2
De vermelde kenmerken zijn per individuele warmtepomp weergegeven.
