SHR-M80V2-E SET
Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Hydrobox voor binnen met het Eco-inverter buitendeel. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het buitendeel levert 8 kW vermogen met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp vormt dé energiezuinige keuze voor iedere woning.
- Split uitvoering
- Koudemiddel R32
- Aanvoertemperatuur tot 60°C
- Touchscreen bediening
- Warmtapwater via extern boilervat
Let op: Bij toepassing van de hoofdbediening als ruimtethermostaat dient een inbouwdoos 30mm te worden toegepast.
Deze set bestaat uit de volgende producten:

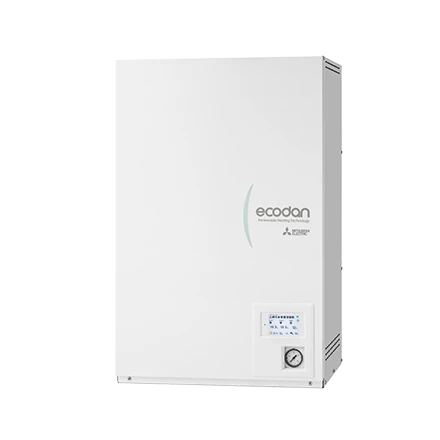

ERSD-VM2E
Product bekijken
SUZ-SWM80 VA2
Product bekijkenSubsidie
Exporteren
ISDE meldcode
KA27668
ISDE Subsidie bedrag per 1-01-2026
€ 2800,-
Vermogen & prestaties
Verwarmingsvermogen bij 7/35°C volgens EN 14511
6 kW
Max. Verwarmingsvermogen bij -10/35°C
8 kW
COP bij -10/35°C
2.36
SCOP toepassing bij lage temperatuur (35 °C) bij gemiddelde omstandigheden
5
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A+++ [D - A+++]
COP bij 7/35°C volgens EN 14511
5.1
Koelvermogen bij 35/18°C volgens EN 14511
3.00 - 9.10 kW
EER bij 35/18°C
5.1
Minimaal koelvermogen A20/W18
3.5 kW
Elektrische gegevens
Aansluitspanning
230 V
Afzekering (traag)
20 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm^2
Met elektrisch verwarmingselement
Ja
Vermogen elektrisch verwarmingselement
2 kW
Afzekering elektrisch verwarmingselement
16 A
Aansluiting voeding elektrisch element
Op binnendeel
Technische gegevens
PED Categorie
Artikel 4 lid 3
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
1.1 kg
Voorgevuld tot x meter leidinglengte
7 m
Max. leidinglengte
46 m
Max. verwarmingsaanvoertemperatuur
60 °C
Debiet afgiftesysteem
0.648 - 1.29 m3/h
Max. hoogteverschil
30 m
Minimale waterzijdige inhoud
12 l
Luchtdebiet buitendeel
2790 m3/h
Geluidsprestaties
Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)
41 dB(A)
Geluidsprestatieniveau buitenunit (volgens EN 12102 bij 0/35 °C)
54 dB(A)
Geluidsdrukniveau binnenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
29 dB
Geluidsdrukniveau buitenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
46 dB
Afmetingen & aansluitingen
Nom. diameter afgiftesysteem
1" (25)
Koelleiding diameters
1/4" - 1/2"
Afmetingen binnen-unit (HxBxD)
800 x 530 x 360 mm
Gewicht binnenunit
37 kg
Afmetingen buiten-unit (HxBxD)
880 × 840 × 330 mm
Gewicht buitenunit
53 kg
Expansievatvolume (1 bar)
10 l
Uitvoering & werking
Werkingsbereik verwarmen
-25 - 24 °C
Werkingsbereik warm tapwater
-25 - 35 °C
Werkingsbereik koelen
10 - 46 °C
Min. koelingsaanvoertemperatuur
5 °C
Geschikt voor warm tapwater
Nee
Geschikt voor actieve koeling
Ja
