De nieuwe lijn Ecodan warmtepompen van Mitsubishi Electric zijn de SUZ-SWM-modellen. Deze Eco-inverter buiten-units zijn speciaal ontworpen voor een groot aantal uiteenlopende toepassingen en bieden de perfecte en duurzame oplossing voor huishoudelijk of kleine commerciële toepassingen.
Unieke eigenschappen
- Koudemiddel R32
- Hoog rendement
- Laag geluidsniveau
- Te combineren met hydrobox, cilinder-unit (170, 200 en 300 liter) of open source-systeem
- Veelal geen buffervat vereist
Bij afzekeren op 16 Ampère wordt het buitendeel beperkt in zijn vermogen tot ca. 7 kW bij A-10/W35.
Vermogen & prestaties
Elektrische gegevens
Technische gegevens
Geluidsprestaties
Afmetingen & aansluitingen
Uitvoering & werking
- Brochure
SHR-M80V-AER-SET
Hieronder de 3 manieren van regelen:
Optie 1: AER 0-10V regeling - Benodigde componenten: OPEN VERDELER 35kW + PAC-TH011-E
WP draait en CV-ketel suppleert.
Warmtepomp werkt en de CV-ketel suppleert warmte op een open verdeler in de aanvoerleiding van de WP naar het afgiftesysteem.
CV-ketel beschikt WEL over een 0-10V regeling, dus het 0-10V signaal wordt direct op de CV-ketel aangeboden, bij sommige CV-ketels is soms wel een optie print vereist.
Optie 2: AER 0-10V AAN/UIT regeling - OPEN VERDELER 35kW + AER-0/10V-AAN/UIT-CONVERTER + PAC-TH011-E
WP draait en CV-ketel suppleert.
Warmtepomp werkt en de CV-ketel suppleert warmte op een open verdeler in de aanvoerleiding van de WP naar het afgiftesysteem.
CV-ketel beschikt NIET over een 0-10V regeling, dus het 0-10V signaal van de WP wordt met een converter omgezet naar een AAN/UIT contact waarmee de CV kan werken.
Optie 3: AER AAN/UIT regeling - Benodigde componenten: TERUGSLAGKLEP DN25 (2X) + PAC-TH012 HT-E + PAC-TH011-E
Of de WP draait of de CV-ketel draait.
Warmtepomp werkt tot een bepaalde buitentemperatuur/ingestelde C.O.P./Break-even point (€) en hieronder neemt de CV-ketel het over.
Aansluiting via T-stukken of allebei los op een open verdeler aangesloten.
Wanneer kan er een hybride warmtepompsysteem gebruikt worden?
Bij een ouder gebouw met een grote warmtebelasting waarbij er misschien wat verbeteringen in de isolatie aangebracht kunnen worden, maar waar het benodigde verwarmingsvermogen groter is dan bij een gemiddelde woning.
Bij een ouder gebouw met een groot benodigd verwarmingsvermogen en traditionele radiatoren.
Bij sommige oudere gebouwen kunnen de radiatoren niet vervangen worden en hiervoor is een hogere watertemperatuur nodig in het verwarmingssysteem.
Ecodan kan schakelen tussen warmtebronnen op basis van verschillende parameters zoals; temperatuur, kosten, CO2-uitstoot, uitval van de unit en indien nodig ook via een externe input. Hierdoor is het mogelijk een individueel systeem op te zetten dat is aangepast aan uw wensen.
Ecodan buitenunits gebruiken zeer efficiënte inverter technologie om water te verwarmen, verwarmingskosten en CO2-uitstoot te verlagen.
Besparen op energie niet op comfort. Met de Ecodan Eco inverter haalt u een alleskunner in huis.
Deze set kan verwarmen en koelen.
Eenvoudig te installeren
Bedrijfszekerheid door de op elkaar afgestemde systeemcomponenten
Adaptieve warmtepompregeling
Optimalisering van de verbruikskosten dankzijenergiezuinige componenten en monitoring van energieverbruik
ErP geoptimaliseerd
Eenvoudige installatie en onderhoud dankzij SD-kaartslot
Split uitvoering
SCR-M80V-200D-AER-SET
Hieronder de 3 manieren van regelen:
Optie 1: AER 0-10V regeling - Benodigde componenten: OPEN VERDELER 35kW + PAC-TH011-E
WP draait en CV-ketel suppleert.
Warmtepomp werkt en de CV-ketel suppleert warmte op een open verdeler in de aanvoerleiding van de WP naar het afgiftesysteem.
CV-ketel beschikt WEL over een 0-10V regeling, dus het 0-10V signaal wordt direct op de CV-ketel aangeboden, bij sommige CV-ketels is soms wel een optie print vereist.
Optie 2: AER 0-10V AAN/UIT regeling - OPEN VERDELER 35kW + AER-0/10V-AAN/UIT-CONVERTER + PAC-TH011-E
WP draait en CV-ketel suppleert.
Warmtepomp werkt en de CV-ketel suppleert warmte op een open verdeler in de aanvoerleiding van de WP naar het afgiftesysteem.
CV-ketel beschikt NIET over een 0-10V regeling, dus het 0-10V signaal van de WP wordt met een converter omgezet naar een AAN/UIT contact waarmee de CV kan werken.
Optie 3: AER AAN/UIT regeling - Benodigde componenten: TERUGSLAGKLEP DN25 (2X) + PAC-TH012 HT-E + PAC-TH011-E
Of de WP draait of de CV-ketel draait.
Warmtepomp werkt tot een bepaalde buitentemperatuur/ingestelde C.O.P./Break-even point (€) en hieronder neemt de CV-ketel het over.
Aansluiting via T-stukken of allebei los op een open verdeler aangesloten.
Wanneer kan er een hybride warmtepompsysteem gebruikt worden?
Bij een ouder gebouw met een grote warmtebelasting waarbij er misschien wat verbeteringen in de isolatie aangebracht kunnen worden, maar waar het benodigde verwarmingsvermogen groter is dan bij een gemiddelde woning.
Bij een ouder gebouw met een groot benodigd verwarmingsvermogen en traditionele radiatoren.
Bij sommige oudere gebouwen kunnen de radiatoren niet vervangen worden en hiervoor is een hogere watertemperatuur nodig in het verwarmingssysteem.
Ecodan kan schakelen tussen warmtebronnen op basis van verschillende parameters zoals; temperatuur, kosten, CO2-uitstoot, uitval van de unit en indien nodig ook via een externe input. Hierdoor is het mogelijk een individueel systeem op te zetten dat is aangepast aan uw wensen.
Ecodan buitenunits gebruiken zeer efficiënte inverter technologie om water te verwarmen, verwarmingskosten en CO2-uitstoot te verlagen.
Besparen op energie niet op comfort. Met de Ecodan Eco inverter haalt u een alleskunner in huis.
Deze set kan verwarmen en koelen.
- Eenvoudig te installeren
- Bedrijfszekerheid door de op elkaar afgestemde systeemcomponenten
- Adaptieve warmtepompregeling
- Optimalisering van de verbruikskosten dankzijenergiezuinige componenten en monitoring van energieverbruik
- ErP geoptimaliseerd
- Eenvoudige installatie en onderhoud dankzij SD-kaartslot
- Split uitvoering
SHR-M80V2-E SET
Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Hydrobox voor binnen met het Eco-inverter buitendeel. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het buitendeel levert 8 kW vermogen met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp vormt dé energiezuinige keuze voor iedere woning.
- Split uitvoering
- Koudemiddel R32
- Aanvoertemperatuur tot 60°C
- Touchscreen bediening
- Warmtapwater via extern boilervat

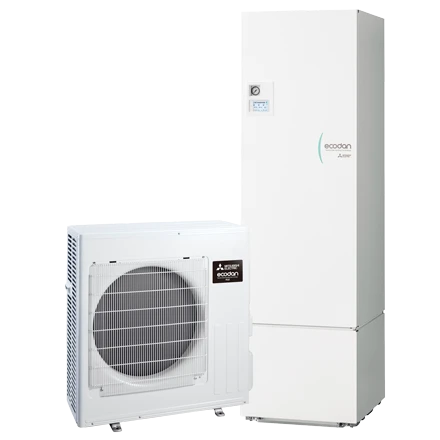

SCR-M80V2-300E SET
Op zoek naar een complete oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Cilinderunit voor binnen met het Eco-inverter buitendeel. Het binnendeel bevat een boiler van 300 liter en is voorzien van touchscreen bediening. Het buitendeel levert 8 kW vermogen met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp vormt dé energiezuinige keuze voor iedere woning.
- Split uitvoering
- Koudemiddel R32
- Aanvoertemperatuur tot 60°C
- Touchscreen bediening
- Geïntegreerde boiler van 300 liter voor warmtapwater

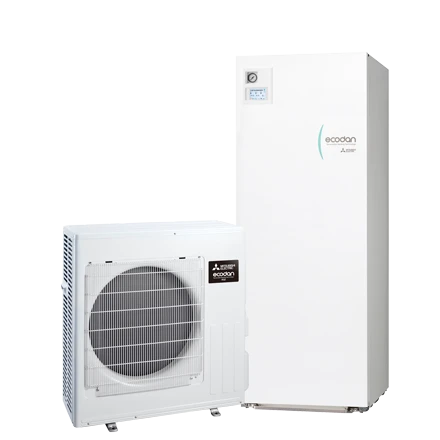

SCR-M80V2-200E SET
Op zoek naar een complete oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Cilinderunit voor binnen met het Eco-inverter buitendeel. Het binnendeel bevat een boiler van 200 liter en is voorzien van touchscreen bediening. Het buitendeel levert 8 kW vermogen met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp vormt dé energiezuinige keuze voor iedere woning.
- Split uitvoering
- Koudemiddel R32
- Aanvoertemperatuur tot 60°C
- Touchscreen bediening
- Geïntegreerde boiler van 200 liter voor warmtapwater
