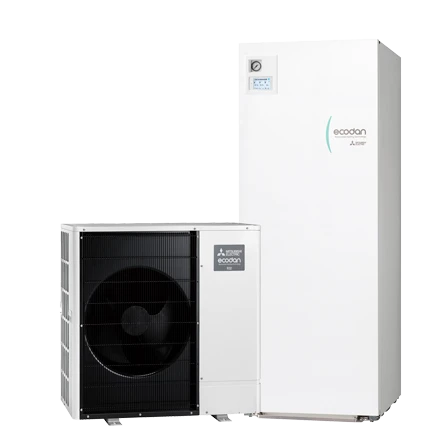

PCR-M100Y-200E SET
Op zoek naar een complete oplossing in verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Cilinderunit voor binnen met het krachtige Power-inverter buitendeel. Het binnendeel bevat een boiler van 200 liter en is voorzien van touchscreen bediening. Het buitendeel levert 10 kW vermogen met een maximale aanvoertemperatuur van 68°C. De toekomstbestendige Ecodan warmtepomp vormt dé energiezuinige keuze voor iedere woning.
- Split uitvoering
- Koudemiddel R32
- Aanvoertemperatuur tot 68°C
- Touchscreen bediening
- Geïntegreerde boiler van 200 liter voor warmtapwater
Let op: Bij toepassing van de hoofdbediening als ruimtethermostaat dient een inbouwdoos 30mm te worden toegepast.
Deze set bestaat uit de volgende producten:
ERST20F-VM2E
Product bekijken
PUZ-SWM100YAA
Product bekijkenKenmerken
Documentatie
Opties
Subsidie
Exporteren
ISDE meldcode
KA27309
ISDE Subsidie bedrag per 1-01-2025
€ 3250,-
ISDE Subsidie bedrag tot 31-12-2024
€ 3525,-
Vermogen & prestaties
Verwarmingsvermogen bij 7/35°C volgens EN 14511
8 kW
COP bij 7/35°C volgens EN 14511
5
Max. Verwarmingsvermogen bij -10/35°C
11 kW
COP bij -10/35°C
2.55
Verwarmingsvermogen bij -7/35°C volgens EN 14511
11.9 kW
SEER laagtemperatuur toepassing (35°C) bij gemiddelde omstandigheden
180
SEER middentemperatuur toepassing (55°C) bij gemiddelde omstandigheden
134
Energie-efficiëntieklasse ruimteverwarming (811/2013/EU)
A+++
Koelvermogen bij 35/18°C volgens EN 14511
3.00 - 12.00 kW
Minimaal koelvermogen A20/W18
3.5 kW
EER bij 35/18°C
4.5
Koelvermogen bij 35/7°C volgens EN 14511
2.20 - 9.20 kW
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A+++ [D - A+++]
Energie-efficiëntieklasse waterverwarming
A+ [F - A+]
Energie-efficiëntie van waterverwarming (Nwh)
137 %
SCOP toepassing bij lage temperatuur (35 °C) bij gemiddelde omstandigheden
4.6
Elektrische gegevens
Aansluitspanning
400 V
Afzekering (traag)
16 A
Soft starter ingebouwd
Ja
Begrenzing max. opgenomen elektrisch vermogen
9 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm^2
Met elektrisch verwarmingselement
Ja
Vermogen elektrisch verwarmingselement
2 kW
Verwarmingsvermogen elektrisch element getrapt instelbaar
Nee
Afzekering elektrisch verwarmingselement
16 A
Aansluiting voeding elektrisch element
Op binnendeel
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
1
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
1.8 kg
Voorgevuld tot x meter leidinglengte
15 m
Max. leidinglengte
50 m
Max. hoogteverschil
30 m
Luchtdebiet buitendeel
3720 m3/h
Max. werkdruk afgiftesysteem
3 bar
Max. druk warm tapwater
10 bar
Geluidsprestaties
Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)
41 dB(A)
Geluidsprestatieniveau buitenunit (volgens EN 12102 bij 0/35 °C)
57 dB(A)
Geluidsdrukniveau binnenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
29 dB
Geluidsdrukniveau buitenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
44 dB
Afmetingen & aansluitingen
Aansluiting koud tapwater
Binnendraad cilindrisch BSPP-G (ISO 228-1)
Aansluiting warm tapwater
Binnendraad cilindrisch BSPP-G (ISO 228-1)
Nom. diameter afgiftesysteem
1" (25)
Nom. diameter warm tapwater
3/4" (20)
Koelleiding diameters
1/4" - 5/8"
Afmetingen binnen-unit (HxBxD)
1600 x 595 x 680 mm
Gewicht binnenunit
94 kg
Afmetingen buiten-unit (HxBxD)
1040 × 1050 × 420 mm
Gewicht buitenunit
113.5 kg
Aansluiting afgiftesysteem
Binnendraad cilindrisch BSPP-G (ISO 228-1)
Nom. diameter koud tapwater
3/4" (20)
Tankvolume
200 l
Capaciteitsprofiel
L
Expansievatvolume (1 bar)
12 l
Uitvoering & werking
Werkingsbereik verwarmen
-25 - 24 °C
Werkingsbereik warm tapwater
-25 - 42 °C
Werkingsbereik koelen
10 - 52 °C
Debiet afgiftesysteem
0.432 - 1.722 m3/h
Max. verwarmingsaanvoertemperatuur
68 °C
Min. koelingsaanvoertemperatuur
5 °C
Minimale waterzijdige inhoud
9 l
Model
Compleet
Geschikt voor bijverwarming CV
Ja
Ruimtetemperatuur regeling
Ja
Type regeling
Weersafhankelijke regeling
Soort optimalisatie
Ruimtethermostaat
Externe regeling nodig
Nee
Geschikt voor warm tapwater
Ja
Geschikt voor actieve koeling
Ja
Geschikt voor zwembadwaterverwarming
Nee
Zwembadregeling
Nee
Regeling voor sturing CV-ketel
Ja
Regeling voor sturing buffervat
Ja
Data-overdracht via USB
Nee
Data-overdracht via internet
Nee
Data-overdracht via busverbinding
Nee
Aansluiten en regelen meerdere afgifte systemen mogelijk
Ja
Koeling geïntegreerd
Ja
Modulerende compressor
Ja
Bediening op afstand mogelijk
Nee
Pomp gegevens
Type pomp (systeempomp)
Energiebesparend
Type spanning pomp (systeempomp)
DC
Toerenregeling pomp (systeempomp)
Ingebouwd
Overige gegevens
Solar-integratie
Nee
Moduleringspercentage
23.00 - 100.00 %
COPd bij Tj=+7°C
5.7
Nom. diameter centrale verwarming
1" buiten
Aantal fasen
3~N+a
Aantal fasen elektrisch verwarmingselement
1~N+a
Frequentie
50Hz
Frequentie elektrisch verwarmingselement
50Hz
