ZHR-230YKA-E-CAS-5
Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze cascade set, met een intelligente cascaderegelaar, combineert vijf Ecodan E-generatie Hydroboxen voor binnen met vijf Zubadan-inverter buitendelen van Mitsubishi Electric. Koppel het binnendeel met een extern boilervat voor warmtapwater. De buitendelen hebben een extra groot werkbereik en leveren 23 kW vermogen per stuk met een maximale aanvoertemperatuur van 60°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze voor een hoog niveau van comfort.
• Intelligente cascade regeling
• Split-uitvoering
• Koudemiddel R410A
• Aanvoertemperatuur tot 60°C
• Touchscreen bediening
• Warmtapwater via extern boilervat
De vermelde kenmerken zijn per individuele warmtepomp weergegeven.Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.
Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.
Bij het PUHZ-SHW230YKA buitendeel wordt een verloop 3/4" flare naar 1" koudemiddelleidingen (gas) meegeleverd.
Deze verloop is in de buitenunit aan de binnenzijde van het onderhoudspaneel aangebracht.
Deze set bestaat uit de volgende producten:
5× ERSE-YM9EE
Product bekijken

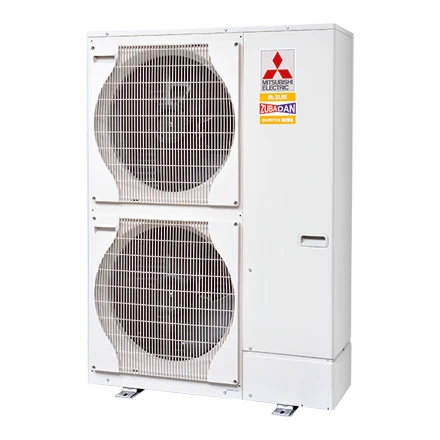

5× PUHZ-SHW230 YKA
Product bekijken
PAC-IF081 B-E
Product bekijken
PAC-TH011-E
Product bekijkenKenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Verwarmingsvermogen bij 7/35°C volgens EN 14511
23 kW
COP bij 7/35°C volgens EN 14511
3.65
Max. Verwarmingsvermogen bij -10/35°C
25.6 kW
COP bij -10/35°C
2.34
Verwarmingsvermogen bij -7/35°C volgens EN 14511
23 kW
Koelvermogen bij 35/18°C volgens EN 14511
24 kW
EER bij 35/18°C
3.55
Koelvermogen bij 35/7°C volgens EN 14511
20 kW
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A++ [D - A+++]
Elektrische gegevens
Aansluitspanning
400 V
Afzekering (traag)
25 A
Soft starter ingebouwd
Ja
Begrenzing max. opgenomen elektrisch vermogen
20 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm2
Met elektrisch verwarmingselement
Ja
Vermogen elektrisch verwarmingselement
9 kW
Verwarmingsvermogen elektrisch element getrapt instelbaar
Ja
Afzekering elektrisch verwarmingselement
16 A
Aansluiting voeding elektrisch element
Op binnendeel
Technische gegevens
PED Categorie
II
Type koudemiddel (GWP)
R410a (2088)
Koudemiddelinhoud
7.1 kg
Voorgevuld tot x meter leidinglengte
30 m
Max. leidinglengte
80 m
Max. hoogteverschil
30 m
Luchtdebiet buitendeel
8400 m3/h
Max. werkdruk afgiftesysteem
3 bar
Geluidsprestaties
Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)
45 dB(A)
Geluidsprestatieniveau buitenunit (volgens EN 12102 bij 0/35 °C)
75 dB(A)
Geluidsdrukniveau buitenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
59 dB
Afmetingen & aansluitingen
Nom. diameter afgiftesysteem
1.1/2" (40)
Koelleiding diameters
1/2" - 1"
Afmetingen binnen-unit (HxBxD)
950 x 600 x 360 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 360 mm
Gewicht buitenunit
143 kg
Uitvoering & werking
Werkingsbereik verwarmen
-25 - 21 °C
Werkingsbereik warm tapwater
-25 - 35 °C
Werkingsbereik koelen
10 - 46 °C
Debiet afgiftesysteem
1.72 - 3.95 m3/h
Max. verwarmingsaanvoertemperatuur
60 °C
Min. koelingsaanvoertemperatuur
8 °C
Minimale waterzijdige inhoud
99 l
Model
Compleet
Geschikt voor bijverwarming CV
Ja
Ruimtetemperatuur regeling
Ja
Type regeling
Weersafhankelijke regeling
Soort optimalisatie
Ruimtethermostaat
Externe regeling nodig
Nee
Geschikt voor warm tapwater
Ja
Geschikt voor actieve koeling
Ja
Geschikt voor zwembadwaterverwarming
Nee
Zwembadregeling
Nee
Regeling voor sturing CV-ketel
Ja
Regeling voor sturing buffervat
Ja
Data-overdracht via USB
Nee
Data-overdracht via internet
Nee
Data-overdracht via busverbinding
Nee
Aansluiten en regelen meerdere afgifte systemen mogelijk
Ja
Koeling geïntegreerd
Ja
Modulerende compressor
Ja
Bediening op afstand mogelijk
Nee
Pomp gegevens
Type pomp (systeempomp)
Energiebesparend
Type spanning pomp (systeempomp)
DC
Toerenregeling pomp (systeempomp)
Ingebouwd
Overige gegevens
Solar-integratie
Nee
Moduleringspercentage
25.00 - 100.00 %
COPd bij Tj=+7°C
5.32
Aantal fasen
3~N+a
Aantal fasen elektrisch verwarmingselement
3~N+a
Frequentie
50Hz
Frequentie elektrisch verwarmingselement
50Hz
Documentatie van ZHR-230YKA-E-CAS-5
Selectie downloaden-

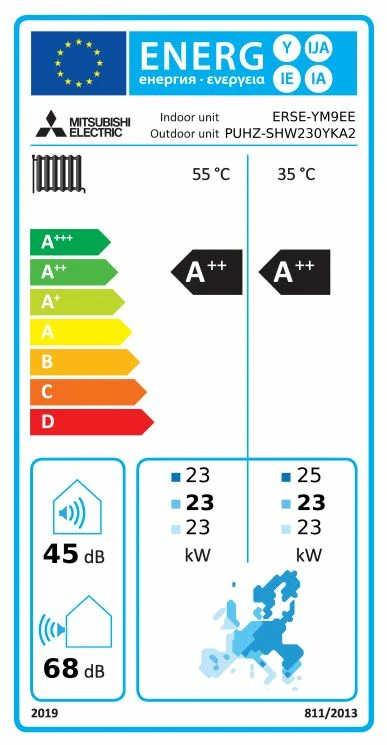

Energielabel
Documentatie van componenten
Selectie downloaden-
ERSE-YM9EE
Overig
1× HTW-KOELING OPTIMALISATIE MOD.
Koeling Optimalisatie Module Ecodan
Niet op voorraad
Regeltechniek en externe koppelingen
1× PAC-SK52 ST
Control service tool
Op voorraad
Standaard voorzieningen
Auto-herstart
Flare-aansluiting
Werking tot -25°C
Zubadan inverter warmtepomp
Inverter control
Verwarmen bij lage temperaturen
