De toekomstbestendige keuze die je vandaag installeert
Met het uniek gepatenteerde HVRF-systeem van Mitsubishi Electric pak je voorsprong. De bewezen techniek van VRF in een waterdragend systeem voor het beste comfort en hoge energie-efficiëntie. Het beste uit twee werelden. Koelen en verwarmen in één toekomstbestendige oplossing.
HVRF technologie uitgelegd
HVRF staat voor Hybrid Variabel Refrigement Flow. Dit is wereldwijd het enige unieke en gepatenteerde 2-pijpssysteem voor gelijktijdig koelen en verwarmen met warmteterugwinning dat de voordelen van directe expansie en een waterdragend systeem combineert.
Het toekomstbestendige Hybride City Multi-systeem is speciaal ontwikkeld voor moderne gebouwen met hoge eisen op het gebied van efficiëntie en comfort. Het is uiterst geschikt voor kantoren en hotels. De moderne constructie van kantoorgebouwen, verscherpte voorschriften voor gebouwisolatie en interne warmtelasten van computers, printers of serverruimtes zijn veeleisende uitdagingen voor een flexibele en verfijnde klimaat-, ventilatie- en verwarmingstechniek. Bij de klimaatregeling van hotelkamers staat naast de hoge gebruiksveiligheid het maximum comfort voorop. Het Hybride City Multi-systeem biedt dankzij de speciale constructie uiterst milde uitblaastemperaturen voor binnen-units, wat het comfort aanzienlijk verhoogt. Omdat water het warmtedragend medium is, sluit je risico’s uit voor het overschrijden van de maximaal toelaatbare concentratie van koudemiddel in een ruimte waar mensen verblijven.

Verhalen van HVRF-projecten

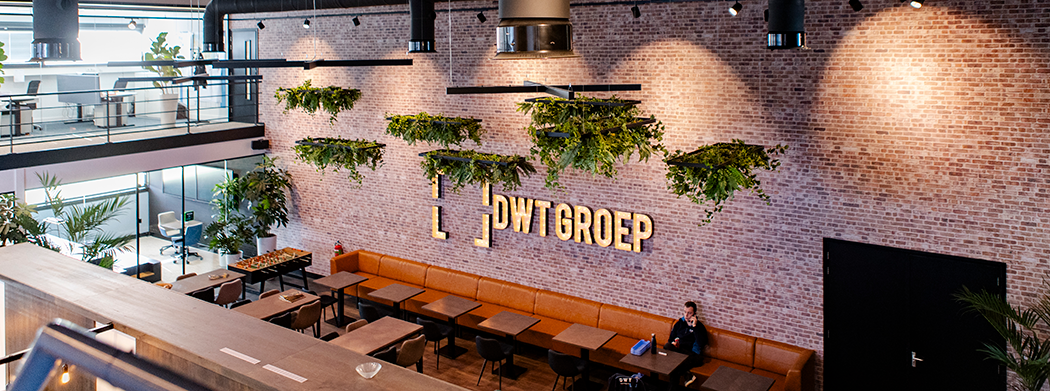

Kantoor DWT Groep klaar voor de toekomst met HVRF
Eén van de early adopters is DWT, dat het systeem toepaste in haar eigen kantoor in Goes. “Wij hebben ons pand aan de Amundsenweg circa vijf jaar geleden aangekocht en getransformeerd naar een duurzaam nieuw kantoor. Hiermee sorteren we voor op wetgeving zoals de F-gassenverordening.” vertelt Peter Saarloos van DWT.

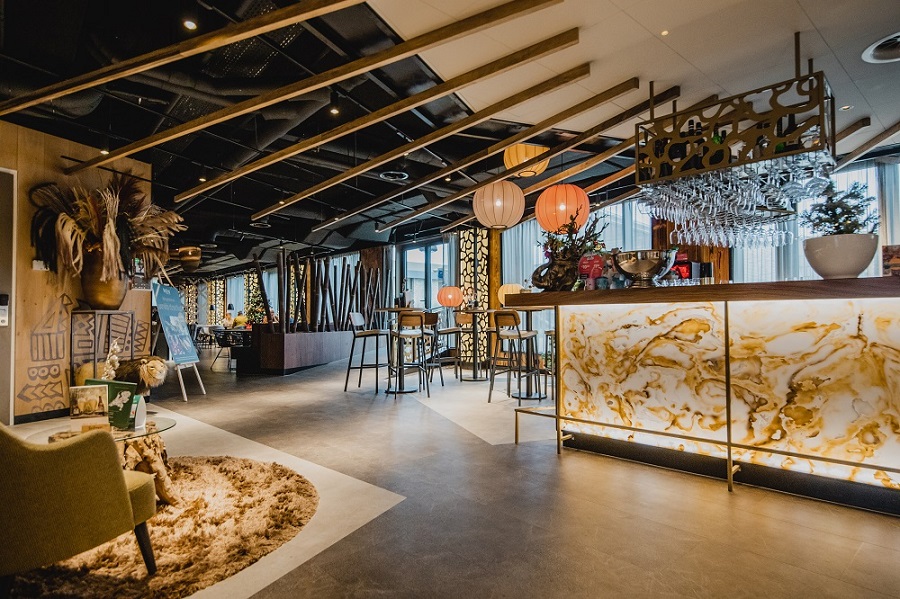

Water als energiedrager in Fletcher-hotel in Emmen
Middenin het centrum van Emmen staat het Fletcher hotel ByZoo. Een prachtig hotel met 88 kamers met een sfeervol restaurant. Dankzij HVRF-warmtepompen en hybride BC-controllers kunnen de hotelkamers onafhankelijk van elkaar gekoeld of verwarmd worden, en wordt er efficiënt energie (warmte en koude) uitgewisseld.

Behandelcentrum Reinier de Graaf in Voorburg profiteert van HVRF
Behandelcentrum Reinier de Graaf bevindt zich op ‘bijzondere grond’ – de voormalige Romeinse nederzetting Forum Hadriani vormt de achtertuin van het hedendaagse behandelcentrum. Bij de bouw van een nieuw behandelcentrum in Voorburg koos de zorgverlener resoluut voor een toekomstbestendige all-electric omgeving.
Maximaal comfort
Comfort speelt bij iedere toepassing een belangrijke rol. Bij hotels in het bijzonder. Hier hebben HVRF-systemen het voordeel dat ze de individuele instelling van de bedrijfsmodus (koelen en verwarmen) mogelijk maken. Per kamer en 24 uur per dag. Daarnaast worden de milde uitblaas temperaturen als erg aangenaam ervaren.
Flexibele planning
De HVRF-technologie biedt de grootst mogelijke flexibiliteit in gebruik en indeling van ruimtes en functiekeuzes voor de gebruiker. Deze technologie is eenvoudig te koppelen aan overkoepelende gebouwbeheersystemen. Met de mogelijkheid van energie-uitwisseling tussen bijvoorbeeld de warme zuidgevel en de koude noordgevel geeft een HVRF-systeem extra efficiëntie.
Meer milieuvriendelijkheid
De HVRF-systemen kenmerken zich niet alleen door hun lage vulhoeveelheid koudemiddel, maar ook door een hoge energie-efficiëntie. Het HVRF-systeem levert daarmee een doorslaggevende bijdrage aan de conformiteit met de actuele en ook eventuele toekomstige richtlijnen voor modern duurzaam bouwen. Deze voordelen zijn niet alleen in Green Buildings zichtbaar, maar ook bij certificering volgens LEED, BREEAM of DGNB.
Duurzaamheid
In de Hybride BC-controller wordt de energie van het koudemiddel overgedragen aan het water en geraakt de energie via een water geregeld systeem bij de binnenunits. Zo kunnen projecten worden gerealiseerd waarbij de hoeveelheid koudemiddel laag moet worden gehouden. De technologie staat voor een veilige en onderhoudsarme werking, vooral in directe vergelijking met een waterdragend systeem met 4 leidingen.

De voordelen op een rijtje

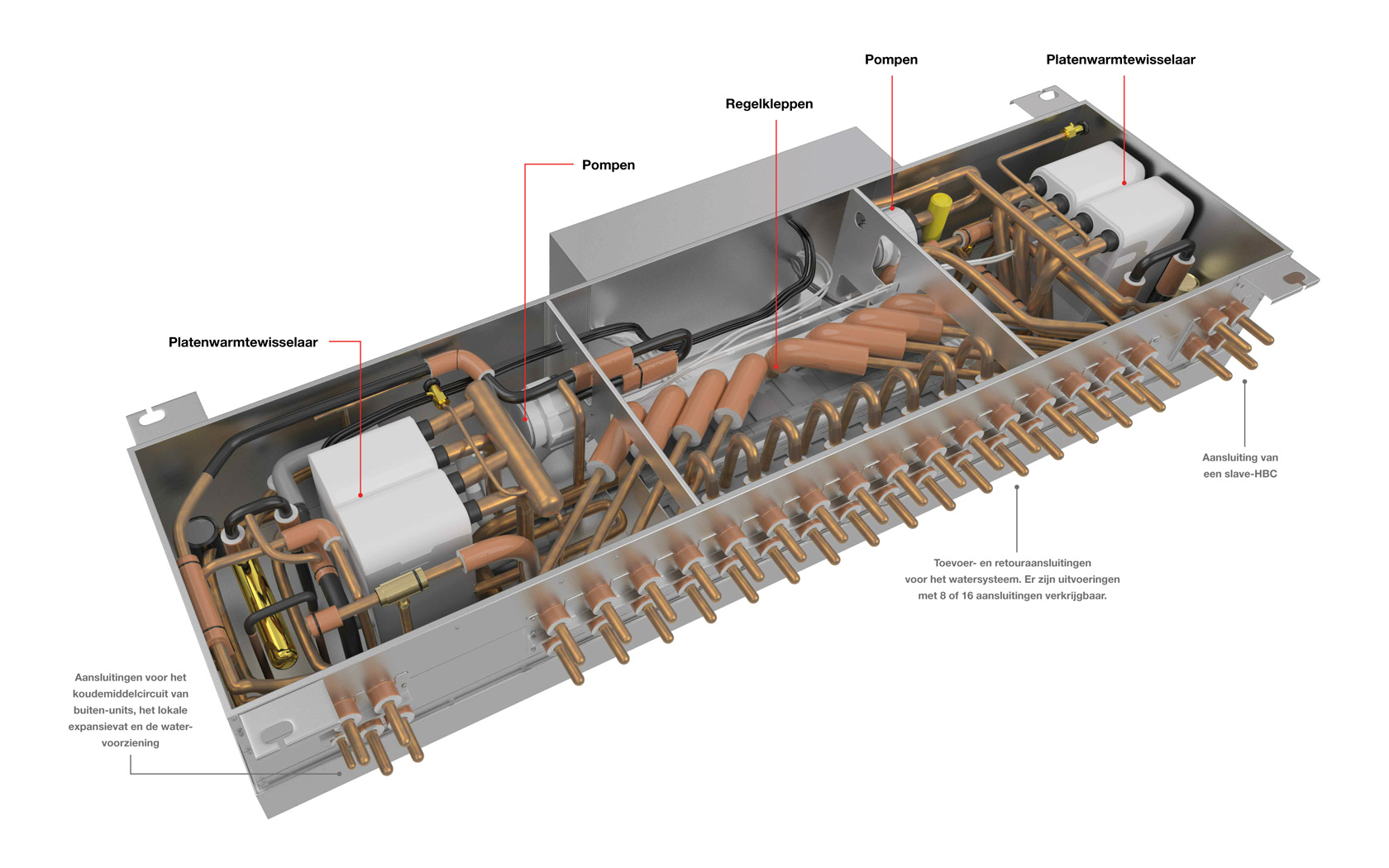

- De Hybrid BC-controller (HBC) is uitgerust met een platenwarmtewisselaar waarin de energie-uitwisseling tussen koelmiddel en water plaatsvindt.
- Een koelmiddel doet dienst als energiedrager tussen de buitenunit en de Hybrid BC-Controller. Van de HBC-controller wordt het behandelde water naar de binnenunits gevoerd.
- Eenvoudige montage en onderhoudsarme en veilige werking van het 2-pijpssysteem, in tegenstelling tot een 3-pijpssysteem of waterdragend systeem met vier leidingen.
- Hogere energie-efficiëntie door warmterecuperatie in vergelijking met een waterdragend systeem. Energiebesparingen tot 40% zijn mogelijk.

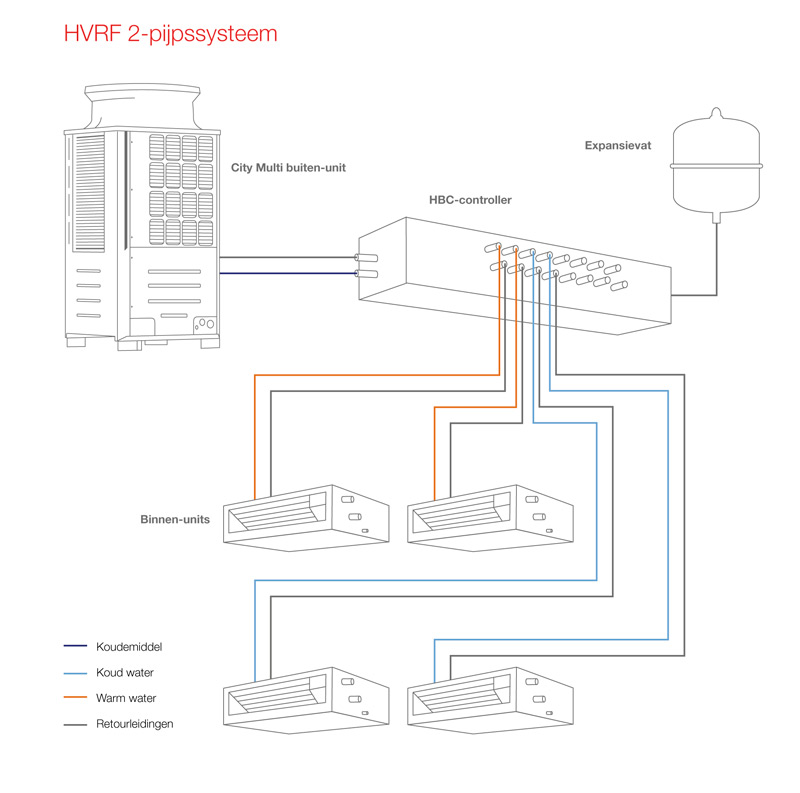

Meer over het 2-pijpssysteem
De planning en installatie van het 2-pijpssysteem is flexibel en veel eenvoudiger dan met een koudwatersysteem en aanvullende warmteopwekkers met vier leidingen. Zo zijn bij een Hybride City Multi-systeem bijvoorbeeld geen bijkomende pompen, buffervaten of omschakelkleppen nodig. Een 2-pijpssysteem heeft aanzienlijk minder aansluitpunten in het leidingnet, wat het risico op lekken vermindert en het systeem veiliger en onderhoudsarmer maakt.
Start met HVRF ontwerpen
Alle dimensionering van het HVRF-systeem is weergegeven in de HVRF R2 ontwerphandleiding. Dit uitgebreide document voorziet onder andere in de specificaties, leidingdiameters, veiligheidsvoorzieningen, koudemiddelvulling en extrabenodigde appendages voor een HVRF installatie van Mitsubishi Electric.
Lees over HVRF ontwerpen
Diverse mogelijkheden
De afzonderlijke componenten in het Hybride City Multi-systeem zijn optimaal op elkaar afgestemd en vervullen hun speciale taken met verve. Van buiten naar binnen.
De buitenunits van de R2- (luchtgekoeld) en WR2-serie (watergekoeld) kenmerken zich door een groot vermogensbereik, topwaarden in energie-efficiëntie en hoge betrouwbaarheid. De inverter geregelde compressor van het systeem beschikt over een nagenoeg traploze regeling en stelt in het gebouw uitsluitend het effectief benodigde vermogen beschikbaar.
De Hybride BC-controller draagt de energie van het koudemiddelcircuit over aan het gesloten watercircuit van de binnen-units.
Dankzij het grote aanbod binnenunits is het mogelijk om de meest uiteenlopende ruimtes met het Hybride City Multi-systeem te klimatiseren. Zowel de 4-weg cassetteunits als de kanaal- en vloerunits kenmerken zich door hun compacte afmetingen en eenvoudige integratie met de meest uiteenlopende inbouwsituaties.
Bekijk het HVRF-productgamma
The Generator Hostel: Al 10 jaar de HVRF-ambassadeur
The Generator Hostel in Amsterdam was het eerste hotel in Europa met Mitsubishi Electric’s HVRF-technologie. Alklima, exclusief distributeur van Mitsubishi Electric voor Nederland, dacht mee in ontwerp en uitvoering. Het monumentale pand uit 1917 is herontwikkeld tot hotel, waarbij duurzaamheid centraal stond. “De duurzaamheidsambitie van de hotelier sluit perfect aan bij het HVRF-systeem,” aldus projectontwikkelaar Randy van den Broek van COD.
De hotelier aan het woord
De 110 kamer van het Court Yard Marriott hebben ook een volledig all-electric klimaat door middel van de HVRF-technologie. Energietrainer John Williams neemt je mee door het hotel. Pas zodra een gast incheckt, gaat de kamer ‘aan’. Een speciale BC-controller wisselt de warmte en koude tussen de kamers uit. Onderhoudsvrij, energiezuinig, en klimaatneutraal. John slaat een bakje duurzame koffie niet af.
