Ontdek Maintenance Tool zelf
Als installateur en monteur wil jij alles bij de hand hebben als je bezig bent met je vakwerk. Wij voorzien je daarin. Met de Maintenance Tool (MN-converter) van Mitsubishi Electric heb je als installateur alles bij de hand voor onderhoud, monitoring, bediening, uitlezen en foutopsporing van diverse systemen via de laptop.
Voor wie is Maintenance Tool?
Deze tool is uitermate geschikt voor iedereen die City Multi HVRF & VRF-systemen. Maar ook voor wie de QAHV CO2 warmtapwater- en CAHV hoogtemperatuur warmtepompen installeert en/of onderhoud. Met de Maintenance Tool maak je de installatie, onderhoud en foutopsporing eenvoudig en inzichtelijk.
Wat kan je allemaal met Maintenance Tool?
Hoe ga jij er mee aan de slag?

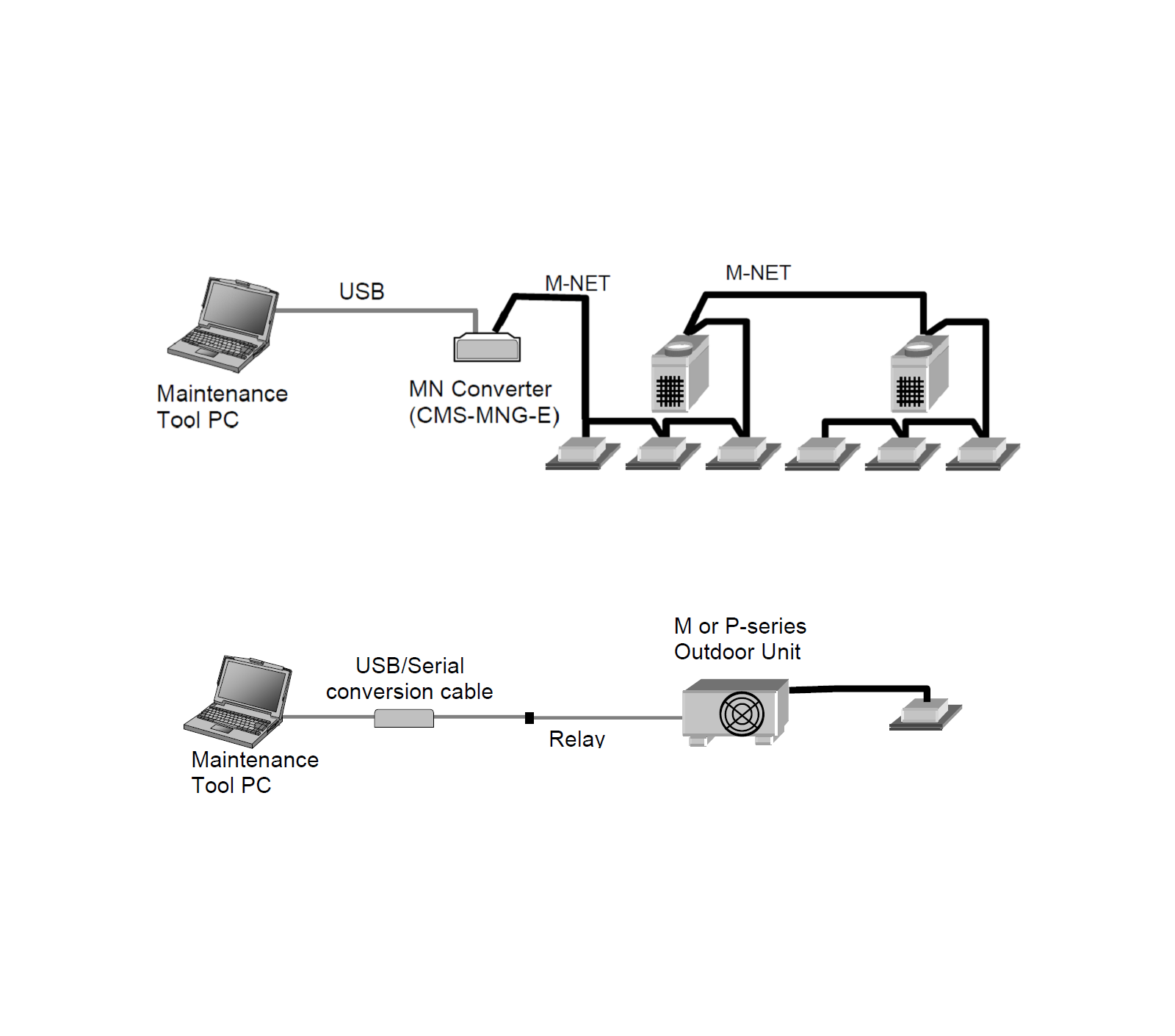

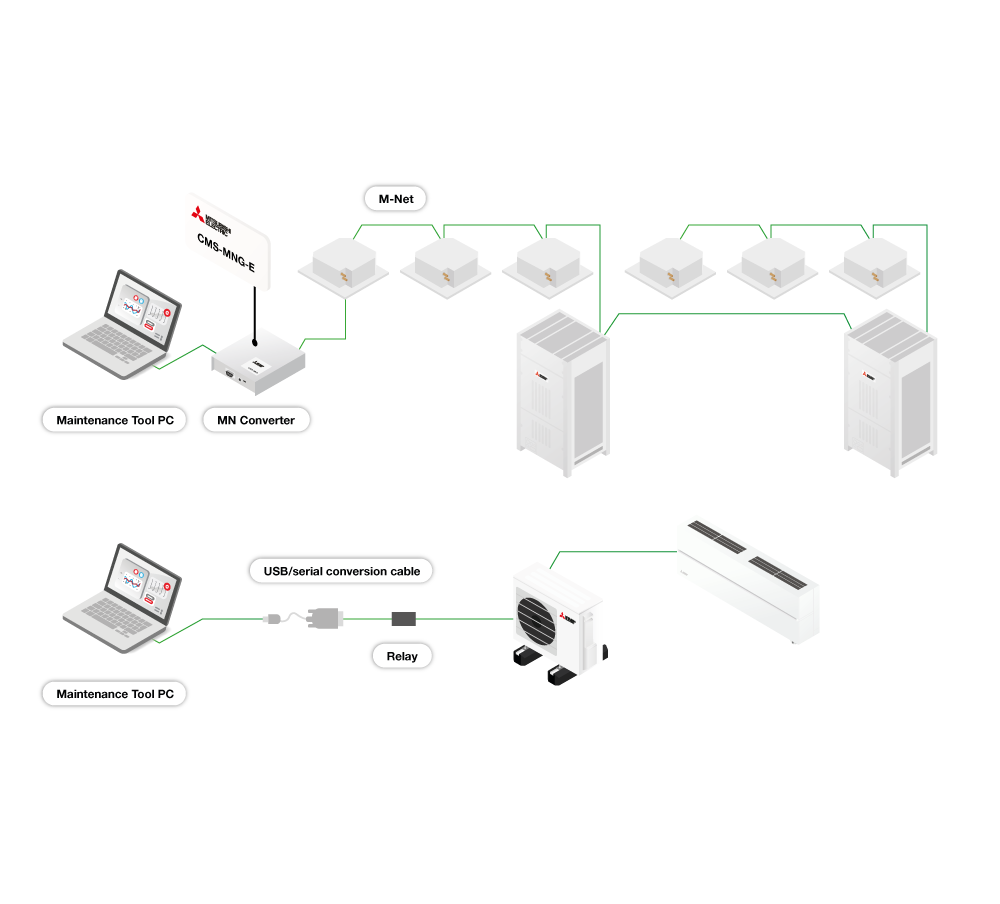

De bijhorende Maintenance Tool software en handleiding zijn eenvoudig te downloaden van onze website. De MN-converter sluit je met twee draden eenvoudig aan op een M-net aansluiting van het systeem (binnen of buiten) en door middel van een USB-kabel aan je laptop. Met onze telefonisch support zijn wij ook in staat om op afstand mee te kijken met behulp van Teamviewer.
Download de laatste versie van Maintenance ToolMet Maintenance Tool maak je simpelweg verschil bij installatie, onderhoud, monitoring en het opsporen van fouten. Je bent sneller, effectiever en draagt bij aan een tevreden klant.

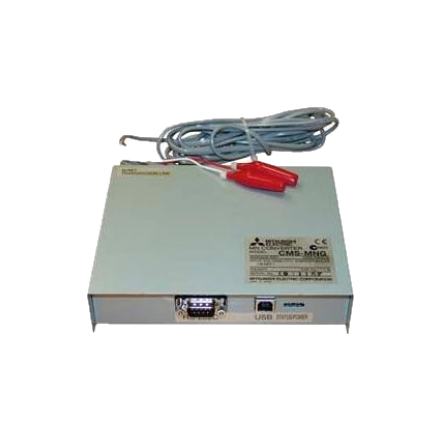

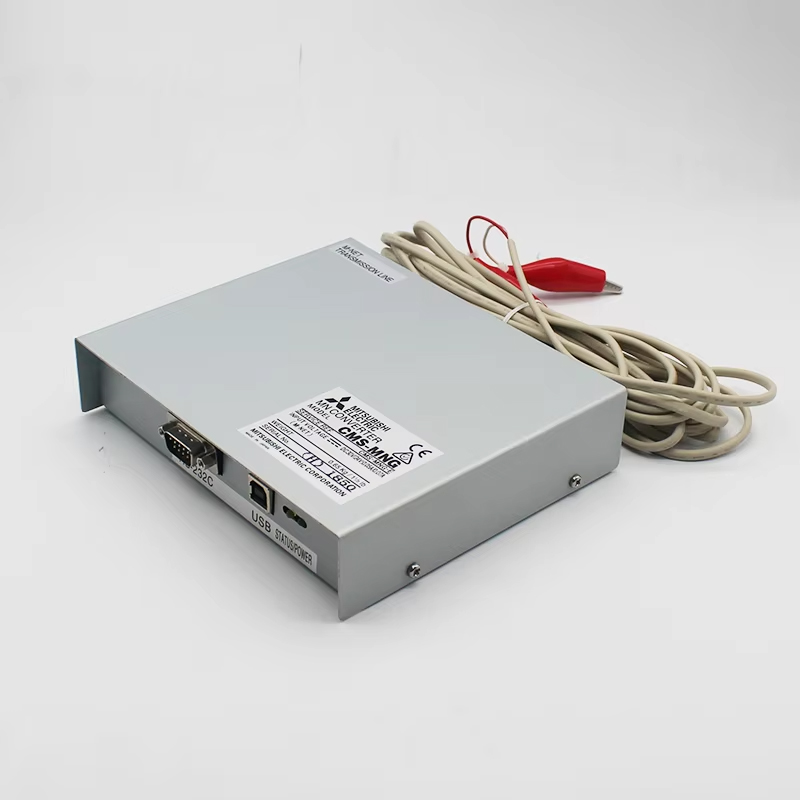

MN-converter (CMS-MNG-E)
Onderhoudstool voor City Multi (H)VRF-systemen
o.a. te gebruiken voor het:
- Monitoren
- Onderhouden
- Bedienen
- Weergeven, aanpassen en opslaan van relevante systeemparameters
- Weergeven en resetten foutmeldingen
Inhoud:
- softwareprogramma
- transmissieomvormer
- een kabeladapter.
Benodigde aansluiting (niet meegeleverd):
- USB-kabel (P-zijde USB-A, MCS-zijde USB-B)
- RS232-C

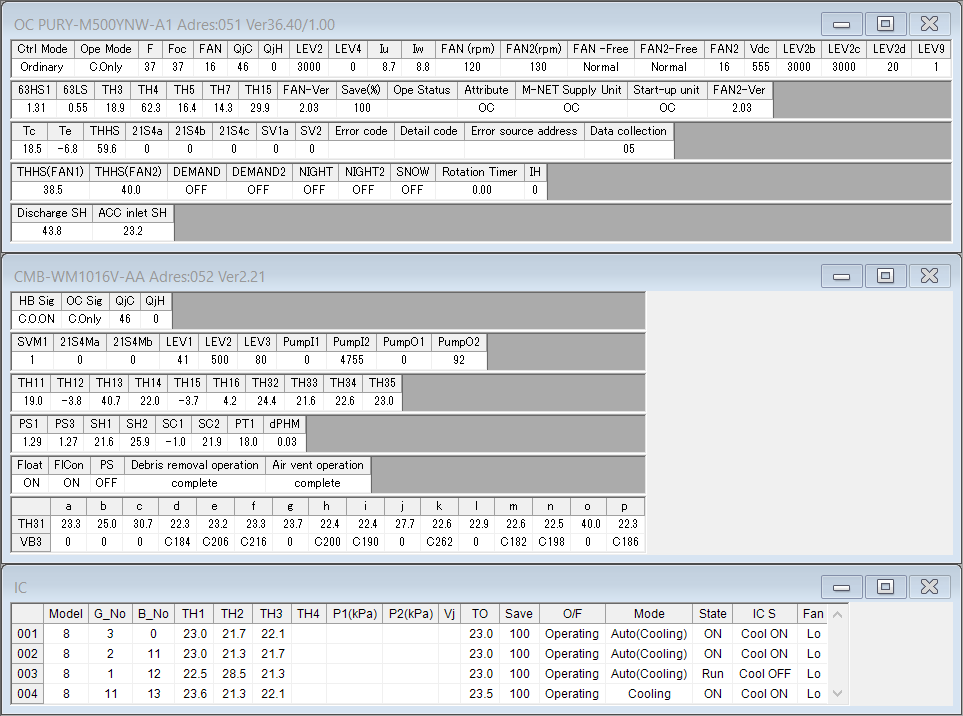

Systeem parameters monitoren (Operation Status Monitor)
Hiermee kunnen diverse parameters ingezien worden o.a.:
- Temperaturen
- Drukken
- Openingsstand LEV's
- Frequentie compressor
- Toerental ventilator
- Model unit
- Groepnummers
- Adressen
- etc.

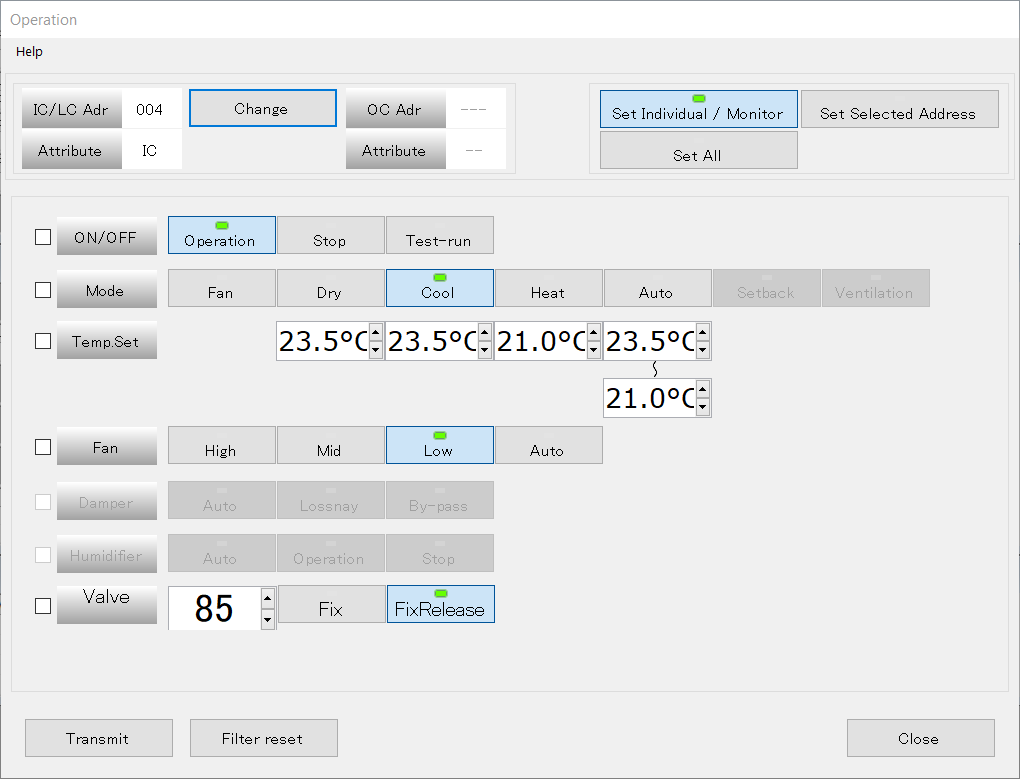

Bedienen en instellen (Operation)
Hiermee kunnen de instellingen aangepast of ingesteld worden. In dit schermoverzicht kan je een of meerdere binnendelen eenvoudig bedienen bijvoorbeeld om een Testrun uit te voeren voor onderhoud.
Terug naar overzicht

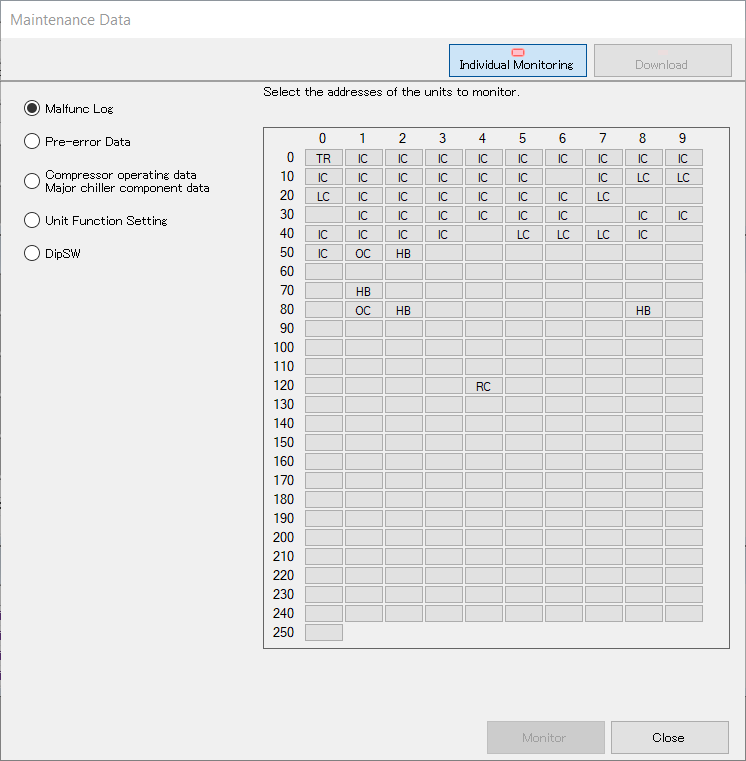

Service & onderhoud (Maintenance Data)
- Storingsgeschiedenis
- Pre-storing data
- Draaiuren en Start/Stops compressor
- Inlezen en wijzigen Functie instellingen binnen- of buiten-units
- Inlezen Dipswitch instellingen binnen- en buiten-units

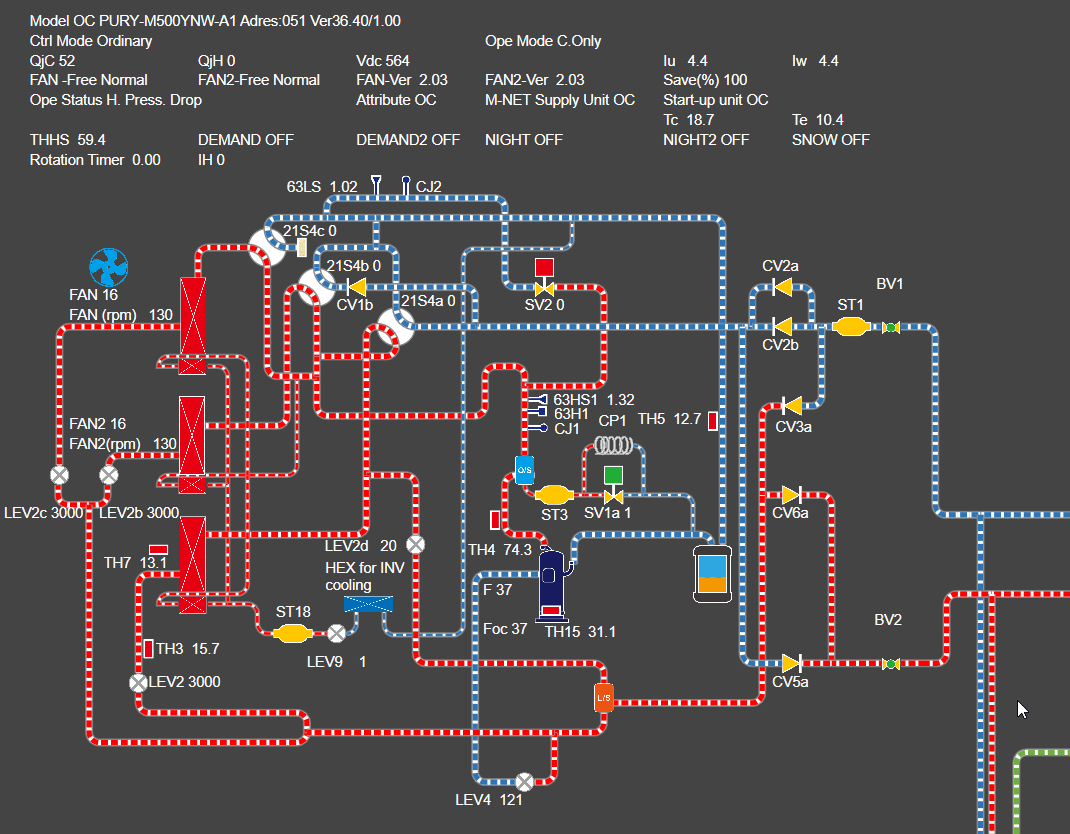

Refrigerant Diagram
Op het koeltechnisch schema kunnen diverse parameters afgelezen worden. Op het Refigerant diagram heb je grafisch een volledig overzicht van de koeltechnische en/of waterzijdige systeemparameters. Hierop zijn o.a. koudemiddelstromen te volgen, standen van vierwegkleppen en expansieventielen, temperaturen, drukken, frequenties compressor, toerental ventilatoren en/of circulatiepompen in te zien.
Terug naar overzicht
Toepasbare systemen
Via MN-converter
- City Multi Hybride VRF
- City Multi VRF
- Lossnay WTW units
- QAHV CO2-warmtepomp
- CAHV HT-warmtepomp
- CRHV water-water warmtepomp
Via USB-conversie kabel (optioneel)
- Mr.Slim
- RAC
- MXZ
