SHR-M40V-AER-SET
-
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar.
Deze set is niet langer beschikbaar.
Neem nu contact op voor een passend advies.
Hieronder de 3 manieren van regelen:
Optie 1: AER 0-10V regeling - Benodigde componenten: OPEN VERDELER 35kW + PAC-TH011-E
WP draait en CV-ketel suppleert.
Warmtepomp werkt en de CV-ketel suppleert warmte op een open verdeler in de aanvoerleiding van de WP naar het afgiftesysteem.
CV-ketel beschikt WEL over een 0-10V regeling, dus het 0-10V signaal wordt direct op de CV-ketel aangeboden, bij sommige CV-ketels is soms wel een optie print vereist.
Optie 2: AER 0-10V AAN/UIT regeling - Benodigde componenten: OPEN VERDELER 35kW + AER-0/10V-AAN/UIT-CONVERTER + PAC-TH011-E
WP draait en CV-ketel suppleert.
Warmtepomp werkt en de CV-ketel suppleert warmte op een open verdeler in de aanvoerleiding van de WP naar het afgiftesysteem.
CV-ketel beschikt NIET over een 0-10V regeling, dus het 0-10V signaal van de WP wordt met een converter omgezet naar een AAN/UIT contact waarmee de CV kan werken.
Optie 3: AER AAN/UIT regeling - Benodigde componenten: TERUGSLAGKLEP DN25 (2X) + PAC-TH012 HT-E + PAC-TH011-E
Of de WP draait of de CV-ketel draait.
Warmtepomp werkt tot een bepaalde buitentemperatuur/ingestelde C.O.P./Break-even point (€) en hieronder neemt de CV-ketel het over.
Aansluiting via T-stukken of allebei los op een open verdeler aangesloten.

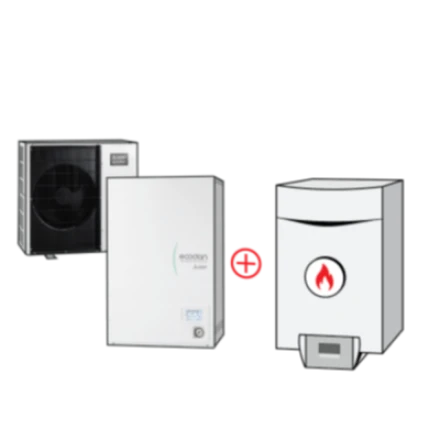

Wanneer kan er een hybride warmtepompsysteem gebruikt worden?
Bij een ouder gebouw met een grote warmtebelasting waarbij er misschien wat verbeteringen in de isolatie aangebracht kunnen worden, maar waar het benodigde verwarmingsvermogen groter is dan bij een gemiddelde woning.
Optie 1: AER 0-10V regeling - Benodigde componenten: OPEN VERDELER 35kW + PAC-TH011-E
WP draait en CV-ketel suppleert.
Warmtepomp werkt en de CV-ketel suppleert warmte op een open verdeler in de aanvoerleiding van de WP naar het afgiftesysteem.
CV-ketel beschikt WEL over een 0-10V regeling, dus het 0-10V signaal wordt direct op de CV-ketel aangeboden, bij sommige CV-ketels is soms wel een optie print vereist.
Optie 2: AER 0-10V AAN/UIT regeling - Benodigde componenten: OPEN VERDELER 35kW + AER-0/10V-AAN/UIT-CONVERTER + PAC-TH011-E
WP draait en CV-ketel suppleert.
Warmtepomp werkt en de CV-ketel suppleert warmte op een open verdeler in de aanvoerleiding van de WP naar het afgiftesysteem.
CV-ketel beschikt NIET over een 0-10V regeling, dus het 0-10V signaal van de WP wordt met een converter omgezet naar een AAN/UIT contact waarmee de CV kan werken.
Optie 3: AER AAN/UIT regeling - Benodigde componenten: TERUGSLAGKLEP DN25 (2X) + PAC-TH012 HT-E + PAC-TH011-E
Of de WP draait of de CV-ketel draait.
Warmtepomp werkt tot een bepaalde buitentemperatuur/ingestelde C.O.P./Break-even point (€) en hieronder neemt de CV-ketel het over.
Aansluiting via T-stukken of allebei los op een open verdeler aangesloten.
Bij een ouder gebouw met een grote warmtebelasting waarbij er misschien wat verbeteringen in de isolatie aangebracht kunnen worden, maar waar het benodigde verwarmingsvermogen groter is dan bij een gemiddelde woning.
Bij een ouder gebouw met een groot benodigd verwarmingsvermogen en traditionele radiatoren.
Bij sommige oudere gebouwen kunnen de radiatoren niet vervangen worden en hiervoor is een hogere watertemperatuur nodig in het verwarmingssysteem.
Ecodan kan schakelen tussen warmtebronnen op basis van verschillende parameters zoals; temperatuur, kosten, CO2-uitstoot, uitval van de unit en indien nodig ook via een externe input. Hierdoor is het mogelijk een individueel systeem op te zetten dat is aangepast aan uw wensen.
Ecodan buitenunits gebruiken zeer efficiënte inverter technologie om water te verwarmen, verwarmingskosten en CO2-uitstoot te verlagen.
Besparen op energie niet op comfort. Met de Ecodan Eco inverter haalt u een alleskunner in huis.
Deze set kan verwarmen en koelen.
- Eenvoudig te installeren
- Bedrijfszekerheid door de op elkaar afgestemde systeemcomponenten
- Adaptieve warmtepompregeling
- Optimalisering van de verbruikskosten dankzijenergiezuinige componenten en monitoring van energieverbruik
- ErP geoptimaliseerd
- Eenvoudige installatie en onderhoud dankzij SD-kaartslot
- Split uitvoering
Kenmerken
Documentatie
Opties
Subsidie
Exporteren
ISDE meldcode
KA24926
ISDE Subsidie bedrag per 1-01-2025
€ 2350,-
ISDE Subsidie bedrag tot 31-12-2024
€ 2925,-
Vermogen & prestaties
Verwarmingsvermogen bij 7/35°C volgens EN 14511
3 kW
COP bij 7/35°C volgens EN 14511
5.11
Max. Verwarmingsvermogen bij -10/35°C
5.2 kW
COP bij -10/35°C
2.41
Verwarmingsvermogen bij -7/35°C volgens EN 14511
4.5 kW
Energie-efficiëntieklasse ruimteverwarming
A+++
Energie-efficiëntieklasse ruimteverwarming (811/2013/EU)
A+++
Koelvermogen bij 35/18°C volgens EN 14511
1.60 - 6.50 kW
Koelvermogen bij 35/7°C volgens EN 14511
1.30 - 4.70 kW
Elektrische gegevens
Aansluitspanning
230 V
Afzekering (traag)
16 A
Soft starter ingebouwd
Nee
Met elektrisch verwarmingselement
Ja
Vermogen elektrisch verwarmingselement
2 kW
Verwarmingsvermogen elektrisch element getrapt instelbaar
Nee
Technische gegevens
PED Categorie
Artikel 4 lid 3
PED categorie in overeenstemming met 2014/68/EU
1
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
0.8 kg
Max. leidinglengte
26 m
Max. hoogteverschil
30 m
Max. werkdruk afgiftesysteem
3 bar
Geluidsprestaties
Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)
41 dB(A)
Geluidsprestatieniveau buitenunit (volgens EN 12102 bij 0/35 °C)
58 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
1/4" - 1/2"
Afmetingen binnen-unit (HxBxD)
800 x 530 x 360 mm
Gewicht binnenunit
44 kg
Afmetingen buiten-unit (HxBxD)
800 × 714 × 285 mm
Gewicht buitenunit
39 kg
Max. toegestane splitleidinglengte
26 m
Uitwendige buisdiameter aansluiting afgiftesysteem
1" buiten
Uitvoering & werking
Max. verwarmingsaanvoertemperatuur
60 °C
Model
Compleet
Geschikt voor bijverwarming CV
Ja
Ruimtetemperatuur regeling
Ja
Type regeling
Weersafhankelijke regeling
Soort optimalisatie
Ruimtethermostaat
Externe regeling nodig
Nee
Geschikt voor warm tapwater
Nee
Geschikt voor actieve koeling
Ja
Geschikt voor zwembadwaterverwarming
Nee
Zwembadregeling
Nee
Regeling voor sturing CV-ketel
Ja
Regeling voor sturing buffervat
Ja
Data-overdracht via USB
Nee
Data-overdracht via internet
Nee
Data-overdracht via busverbinding
Nee
Aansluiten en regelen meerdere afgifte systemen mogelijk
Ja
Koeling geïntegreerd
Ja
Modulerende compressor
Ja
Bediening op afstand mogelijk
Nee
Pomp gegevens
Type pomp (systeempomp)
Energiebesparend
Type spanning pomp (systeempomp)
DC
Toerenregeling pomp (systeempomp)
Ingebouwd
Type toerenregeling (systeempomp)
Getrapt
Overige gegevens
Solar-integratie
Nee
Moduleringspercentage
28.00 - 100.00 %
COPd bij Tj=+7°C
6.64
Nom. diameter centrale verwarming
1" buiten
Range energieklasse ruimteverwarming
[D - A+++]
Documentatie van SHR-M40V-AER-SET
Selectie downloaden-
Bedieningshandleiding
-
Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-
ERSD-VM2D
-
SUZ-SWM40 VA2
Documentatie van opties
Selectie downloaden-
HTW-OMSCHAKELMODULE
-
HTWBUF-50LT
-
HTWBUF-80LT
-
HTWBUF-200LT
-
PAR-WT60 R-E
-
MAC-587 IF
Regeltechniek en externe koppelingen
1× HTW-OMSCHAKELMODULE
Omschakelmodule Ecodan
Op voorraad
1× ME-MONITORING-0219
Procon A1M AtW-AtA
Tijdelijk niet op voorraad
1× MAC-587 IF
Wi-Fi interface
Op voorraad
1× HTW-DAUWPUNTSENSOR
Ecodan - DAUWPUNTSENSOR
Niet op voorraad
Buffers
1× HTWBUF-50LT
Buffervat 50 liter
Op voorraad
1× HTWBUF-80LT
Buffervat 80 liter
Op voorraad
1× HTWBUF-200LT
Buffervat 200 liter
Op voorraad
Bedieningen
1× PAR-WT60 R-E
Radiografische afstandsbediening ATW
Op voorraad
1× PAR-WR61 R-E
Radiografische ontvanger ATW
Op voorraad
Installatie en montagematerialen
1× AL3041
2× AL5051
2× AL5053
1× AL5497
2× AL5508
Overig
1× BF9530
Big Foot Fix-it Foot Mini 2x1000 mm
Op voorraad
1× B6973
Big Foot Fix-it Foot 1000 High Bloc (under)
Op voorraad
1× PAC-RC01-E
Remote Cover
Op voorraad
1× OPEN VERDELER 35KW
Open verdeler (35kW) 22mm knel
Op voorraad
1× PAC-TZ02-E
Ecodan multi zone comfort kit
Op voorraad
Sensors tbv buffer en zone verwarming
Op voorraad
Sensors tbv buffervat of hybride regeling
Op voorraad
Omschakelmodule Ecodan
Op voorraad
1× HTWLVAU-100
Magnetische vuil- en luchtafscheider universeel 1"
Op voorraad
1× PAC-TH011 TK2-E
Sensor tbv tapwater
Op voorraad
Standaard voorzieningen
Aanvoertemperatuur 60 °C
Auto-herstart
Flare-aansluiting
Gegroefde leidingen
Geschikt voor vloer- en wandverwarming
Joint Lap DC-Motor
Magnetische-flux-vector-sinusaandrijving
Power receiver twin LEV-control
SD-kaart-functie
Standaard-inverter-warmtepomp
Stille werking
Verwarmen bij lage temperaturen
Werking tot -20°C
Zelfanalyse (met codedisplay)
Smart Grid Ready
