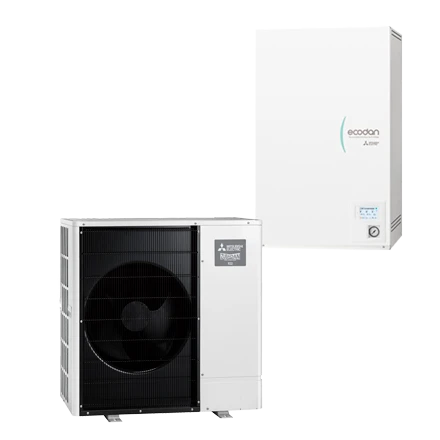

ZHR-M140Y-E SET
Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Hydrobox voor binnen met het Zubadan-inverter buitendeel. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het buitendeel heeft een extra groot werkbereik en levert 14 kW vermogen met een maximale aanvoertemperatuur van 70°C. De toekomstbestendige Ecodan warmtepomp vormt dé energiezuinige keuze voor iedere woning.
- Split uitvoering
- Koudemiddel R32
- Aanvoertemperatuur tot 70°C
- Touchscreen bediening
- Warmtapwater via extern boilervat
Let op: Bij toepassing van de hoofdbediening als ruimtethermostaat dient een inbouwdoos 30mm te worden toegepast.
*Neem contact op met Alklima voor toepassingsmogelijkheid met een maximale leidinglengte van 50 meter.
Deze set bestaat uit de volgende producten:
ERSF-VM2E
Product bekijken
PUZ-SHWM140YAA
Product bekijkenKenmerken
Documentatie
Opties
Subsidie
Exporteren
ISDE meldcode
KA27299
ISDE Subsidie bedrag per 1-01-2025
€ 4375,-
ISDE Subsidie bedrag tot 31-12-2024
€ 4275,-
Vermogen & prestaties
Verwarmingsvermogen bij 7/35°C volgens EN 14511
12 kW
COP bij 7/35°C volgens EN 14511
4.8
Max. Verwarmingsvermogen bij -10/35°C
14.9 kW
COP bij -10/35°C
2.25
Verwarmingsvermogen bij -7/35°C volgens EN 14511
14 kW
SEER laagtemperatuur toepassing (35°C) bij gemiddelde omstandigheden
185
SEER middentemperatuur toepassing (55°C) bij gemiddelde omstandigheden
142
Energie-efficiëntieklasse ruimteverwarming (811/2013/EU)
A+++
Koelvermogen bij 35/18°C volgens EN 14511
4.40 - 15.00 kW
Minimaal koelvermogen A20/W18
4.7 kW
EER bij 35/18°C
3.8
Koelvermogen bij 35/7°C volgens EN 14511
3.30 - 12.50 kW
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A+++ [D - A+++]
SCOP toepassing bij lage temperatuur (35 °C) bij gemiddelde omstandigheden
4.7
Elektrische gegevens
Aansluitspanning
400 V
Afzekering (traag)
16 A
Soft starter ingebouwd
Ja
Begrenzing max. opgenomen elektrisch vermogen
12 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm^2
Met elektrisch verwarmingselement
Ja
Vermogen elektrisch verwarmingselement
2 kW
Verwarmingsvermogen elektrisch element getrapt instelbaar
Nee
Afzekering elektrisch verwarmingselement
16 A
Aansluiting voeding elektrisch element
Op binnendeel
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
1.8 kg
Max. leidinglengte
30 m
Max. hoogteverschil
30 m
Luchtdebiet buitendeel
3500 m3/h
Max. werkdruk afgiftesysteem
3 bar
Geluidsprestaties
Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)
41 dB(A)
Geluidsprestatieniveau buitenunit (volgens EN 12102 bij 0/35 °C)
58 dB(A)
Geluidsdrukniveau binnenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
29 dB
Geluidsdrukniveau buitenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
46 dB
Afmetingen & aansluitingen
Aansluiting warm tapwater
Binnendraad cilindrisch BSPP-G (ISO 228-1)
Nom. diameter afgiftesysteem
1" (25)
Nom. diameter warm tapwater
3/4" (20)
Koelleiding diameters
1/4" - 5/8"
Afmetingen binnen-unit (HxBxD)
800 x 530 x 360 mm
Gewicht binnenunit
39 kg
Afmetingen buiten-unit (HxBxD)
1040 × 1050 × 480 mm
Gewicht buitenunit
126 kg
Aansluiting afgiftesysteem
Binnendraad cilindrisch BSPP-G (ISO 228-1)
Expansievatvolume (1 bar)
10 l
Uitvoering & werking
Werkingsbereik verwarmen
-30 - 24 °C
Werkingsbereik warm tapwater
-30 - 42 °C
Werkingsbereik koelen
10 - 52 °C
Debiet afgiftesysteem
0.432 - 1.722 m3/h
Max. verwarmingsaanvoertemperatuur
70 °C
Min. koelingsaanvoertemperatuur
5 °C
Minimale waterzijdige inhoud
15 l
Model
Compleet
Geschikt voor bijverwarming CV
Ja
Ruimtetemperatuur regeling
Ja
Type regeling
Weersafhankelijke regeling
Soort optimalisatie
Ruimtethermostaat
Externe regeling nodig
Nee
Geschikt voor warm tapwater
Nee
Geschikt voor actieve koeling
Ja
Geschikt voor zwembadwaterverwarming
Nee
Zwembadregeling
Nee
Regeling voor sturing CV-ketel
Ja
Regeling voor sturing buffervat
Ja
Data-overdracht via USB
Nee
Data-overdracht via internet
Nee
Data-overdracht via busverbinding
Nee
Aansluiten en regelen meerdere afgifte systemen mogelijk
Ja
Koeling geïntegreerd
Ja
Modulerende compressor
Ja
Bediening op afstand mogelijk
Nee
Pomp gegevens
Type pomp (systeempomp)
Energiebesparend
Type spanning pomp (systeempomp)
DC
Toerenregeling pomp (systeempomp)
Ingebouwd
Overige gegevens
Solar-integratie
Nee
Moduleringspercentage
24.00 - 100.00 %
COPd bij Tj=+7°C
6
Nom. diameter centrale verwarming
1" buiten
Aantal fasen
3~N+a
Aantal fasen elektrisch verwarmingselement
1~N+a
Frequentie
50Hz
Frequentie elektrisch verwarmingselement
50Hz
Documentatie van ZHR-M140Y-E SET
Selectie downloaden-

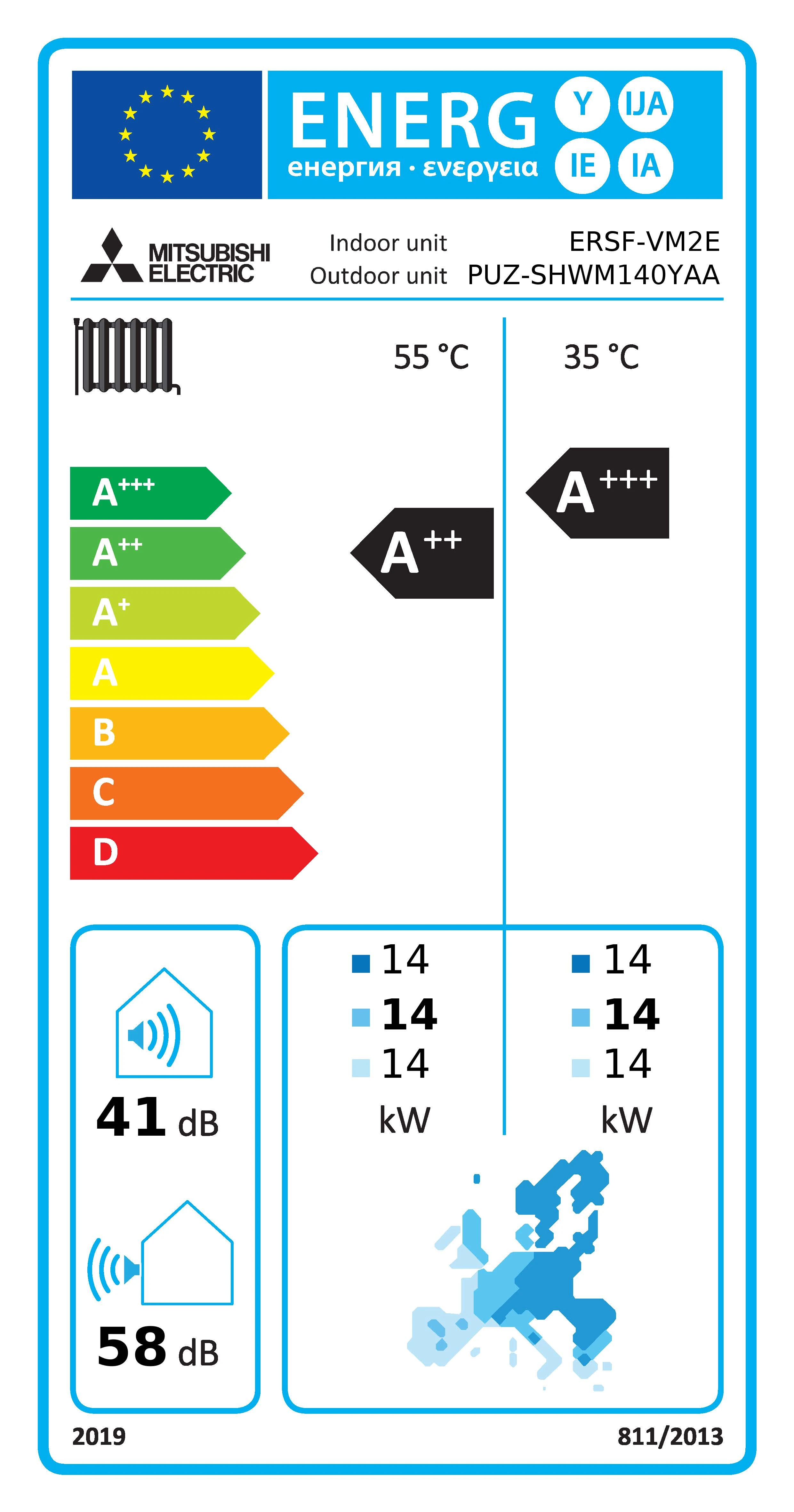

Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-
ERSF-VM2E
Documentatie van opties
Selectie downloaden-
PAR-WT60 R-E
-
MAC-587 IF
-
HTWBUF-50LT
-
HTWBUF-80LT
Installatie en montagematerialen

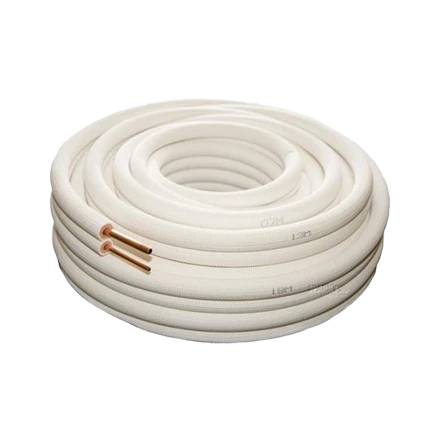

1× AL3042
Dubbel geisol. koelleiding 1/4 - 5/8 op rol (20m)
Op voorraad

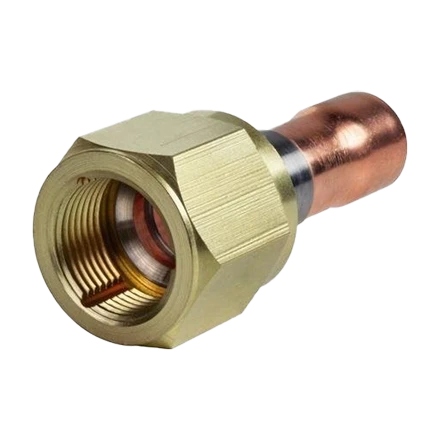

1× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
1× AL5054
RVS Flare adapter 5/8 (24)
Op voorraad
1× ESBE VZD162
Driewegklep DN20 kVs 6,0
Op voorraad
1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
Op voorraad
2× AL5508
Wartel M25
Op voorraad
1× PAC-RC02-E
Remote Cover voor FTC7
Op voorraad
1× PAC-TZ02-E
Ecodan multi zone comfort kit
Op voorraad

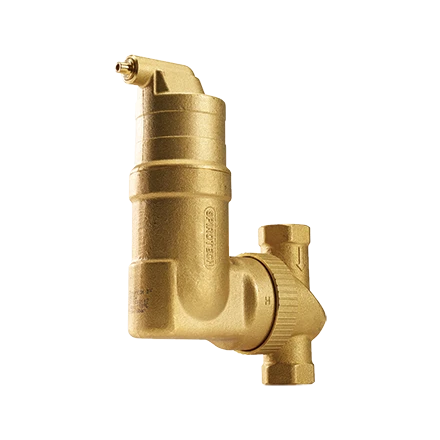

1× HTWLAU-028
Luchtafscheider universeel 28 mm
Op voorraad
1× HTWLVAU-028
Magnetische vuil- en luchtafscheider universeel 28mm
Op voorraad
Regeltechniek en externe koppelingen
1× PAR-WT60 R-E
Radiografische afstandsbediening ATW
Op voorraad
1× PAR-WR61 R-E
Radiografische ontvanger ATW
Op voorraad
1× MAC-587 IF
Wi-Fi interface
Leverbaar over drie weken
1× ME-MONITORING-0219
Procon A1M AtW-AtA
Op voorraad
1× PAC-SE41 TSE
Remote-sensor
Op voorraad
1× PAC-TH011-E
Sensors tbv buffer en zone verwarming
Op voorraad
1× PAC-TH011 TK2-E
Sensor tbv tapwater
Op voorraad
Buffers
1× HTWBUF-50LT
Buffervat 50 liter
Op voorraad
1× HTWBUF-80LT
Buffervat 80 liter
Op voorraad
Boilers
1× HTWBOI-200
Warmtepomp boiler 200 liter
Op voorraad
1× HTWBOI-300
Warmtepomp boiler 300 liter
Op voorraad
1× HTWBOI-500
Warmtepomp boiler 500 liter
Op voorraad
1× HTWBOIS-300
Warmtepomp-/Zonneboiler 300 liter
Op voorraad
1× HTWBOIS-500
Warmtepomp-/Zonneboiler 500 liter
Op voorraad
Opstelbalken, frames en muursteunen
2× B6973
1× BF9530
Overig
1× AER-0/10V-AAN/UIT-CONVERTER
AER 0-10V AAN-UIT CONVERTER
Op voorraad
1× TERUGSLAGKLEP DN25
Terugslagklep DN25
Op voorraad
1× OPEN VERDELER 35KW
Open verdeler (35kW) 22mm knel
Op voorraad
1× PAC-TH012 HT-E
Sensors tbv buffervat of hybride regeling
Op voorraad

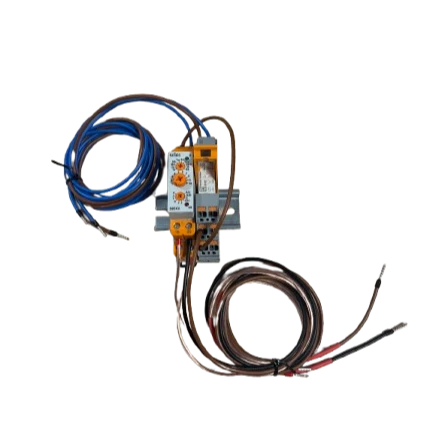

1× HTW-KOELING OPTIMALISATIE MOD.
