PHR-M100Y-E SET
Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Hydrobox voor binnen met het krachtige Power-inverter buitendeel. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het buitendeel levert 10 kW vermogen met een maximale aanvoertemperatuur van 68°C. De toekomstbestendige Ecodan warmtepomp vormt dé energiezuinige keuze voor iedere woning.
- Split uitvoering
- Koudemiddel R32
- Aanvoertemperatuur tot 68°C
- Touchscreen bediening
- Warmtapwater via extern boilervat
Let op: Bij toepassing van de hoofdbediening als ruimtethermostaat dient een inbouwdoos 30mm te worden toegepast.
Deze set bestaat uit de volgende producten:

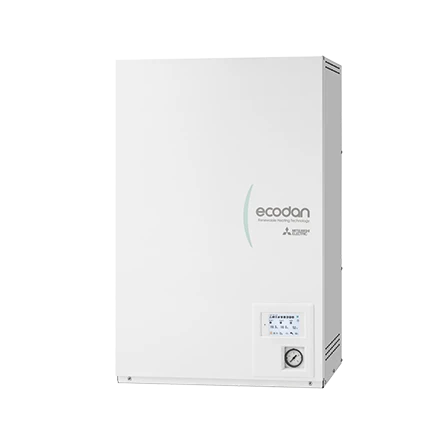

ERSF-VM2E
Product bekijken
PUZ-SWM100YAA
Product bekijkenSubsidie
Exporteren
ISDE meldcode
KA27308
ISDE Subsidie bedrag per 1-01-2026
€ 3250,-
Vermogen & prestaties
Verwarmingsvermogen bij 7/35°C volgens EN 14511
8 kW
Max. Verwarmingsvermogen bij -10/35°C
11 kW
COP bij -10/35°C
2.55
SCOP toepassing bij lage temperatuur (35 °C) bij gemiddelde omstandigheden
4.6
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A+++ [D - A+++]
COP bij 7/35°C volgens EN 14511
5
Koelvermogen bij 35/18°C volgens EN 14511
3.00 - 12.00 kW
EER bij 35/18°C
4.5
Minimaal koelvermogen A20/W18
3.5 kW
Elektrische gegevens
Aansluitspanning
400 V
Afzekering (traag)
16 A
Begrenzing max. opgenomen elektrisch vermogen
9 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm^2
Met elektrisch verwarmingselement
Ja
Vermogen elektrisch verwarmingselement
2 kW
Afzekering elektrisch verwarmingselement
16 A
Aansluiting voeding elektrisch element
Op binnendeel
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
1.8 kg
Voorgevuld tot x meter leidinglengte
15 m
Max. leidinglengte
50 m
Max. verwarmingsaanvoertemperatuur
68 °C
Debiet afgiftesysteem
0.432 - 1.72 m3/h
Max. hoogteverschil
30 m
Minimale waterzijdige inhoud
9 l
Luchtdebiet buitendeel
3720 m3/h
Geluidsprestaties
Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)
41 dB(A)
Geluidsprestatieniveau buitenunit (volgens EN 12102 bij 0/35 °C)
58 dB(A)
Geluidsdrukniveau binnenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
29 dB
Geluidsdrukniveau buitenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
44 dB
Afmetingen & aansluitingen
Nom. diameter afgiftesysteem
1" (25)
Koelleiding diameters
1/4" - 5/8"
Afmetingen binnen-unit (HxBxD)
800 x 530 x 360 mm
Gewicht binnenunit
39 kg
Afmetingen buiten-unit (HxBxD)
1040 × 1050 × 420 mm
Gewicht buitenunit
113.5 kg
Expansievatvolume (1 bar)
10 l
Uitvoering & werking
Werkingsbereik verwarmen
-25 - 24 °C
Werkingsbereik warm tapwater
-25 - 42 °C
Werkingsbereik koelen
10 - 52 °C
Min. koelingsaanvoertemperatuur
5 °C
Geschikt voor warm tapwater
Nee
Geschikt voor actieve koeling
Ja
Documentatie van PHR-M100Y-E SET
Selectie downloaden-

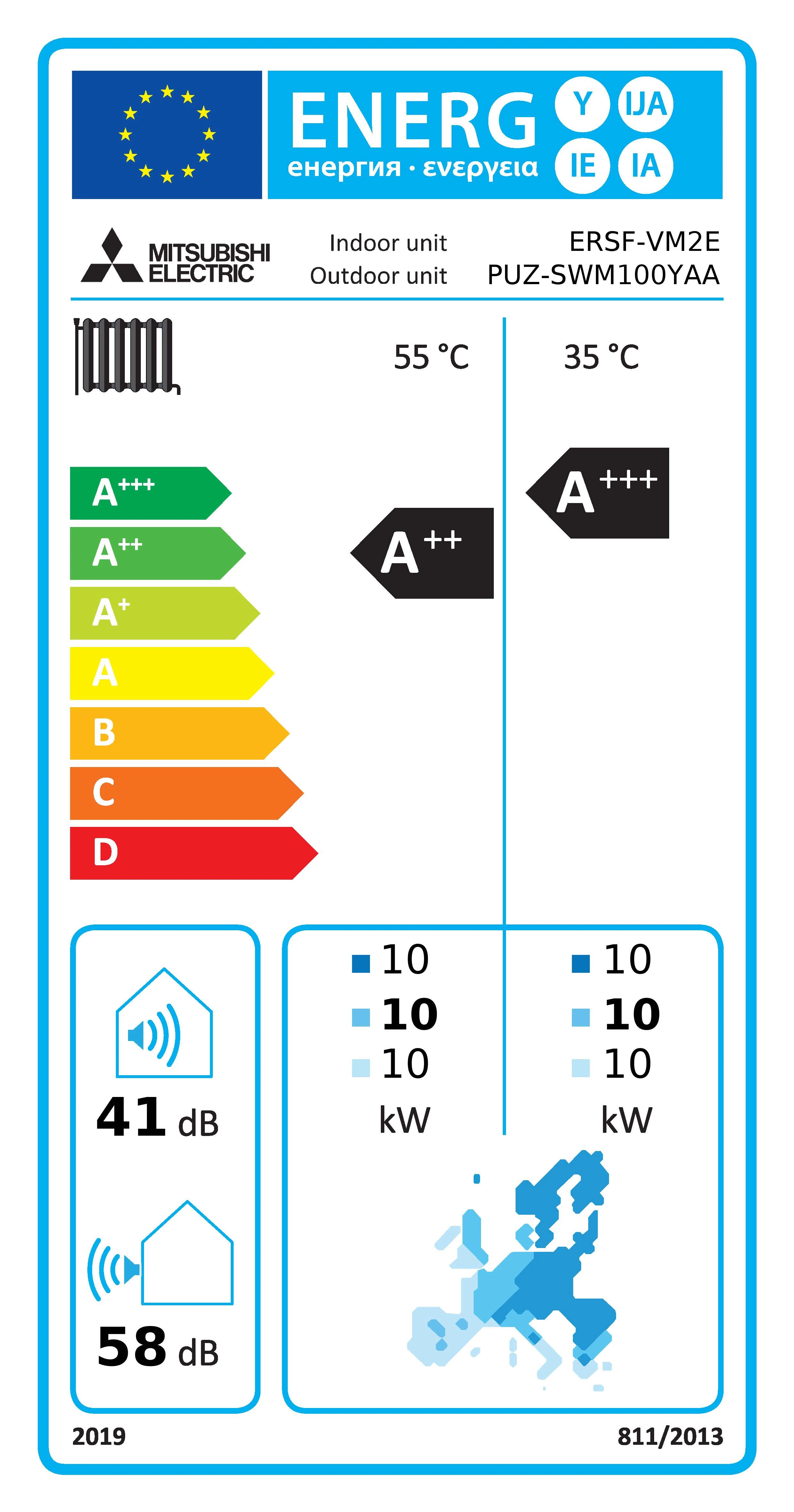

Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-
ERSF-VM2E
-
PUZ-SWM100YAA
Documentatie van opties
Selectie downloaden-
PAR-WT60 R-E
-
MAC-597 IF-E
-
HTWBUF-50LT
-
HTWBUF-80LT
Installatie en montagematerialen
1× AL3042
Dubbel geisol. koelleiding 1/4 - 5/8 op rol (20m)
1× AL5051
RVS Flare adapter 1/4 (24)
1× AL5054
RVS Flare adapter 5/8 (24)
1× ESBE VZD162
Driewegklep DN20 kVs 6,0
1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
2× AL5508
Wartel M25
1× PAC-RC02-E
Remote Cover voor FTC7
1× PAC-TZ02-E
Ecodan multi zone comfort kit
1× HTWLAU-028
Luchtafscheider universeel 28 mm
1× HTWLVAU-028
Magnetische vuil- en luchtafscheider universeel 28mm
Regeltechniek en externe koppelingen
1× PAR-WT60 R-E
Radiografische afstandsbediening ATW
1× PAR-WR61 R-E
Radiografische ontvanger ATW
1× ME-MONITORING-0219
Procon A1M AtW-AtA
1× PAC-SE41 TSE
Remote-sensor
1× PAC-TH011-E
Sensors tbv buffer en zone verwarming
1× PAC-TH011 TK2-E
Sensor tbv tapwater
Bedieningen
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
Buffers
1× HTWBUF-50LT
Buffervat 50 liter
1× HTWBUF-80LT
Buffervat 80 liter
Boilers
1× HTWBOI-200
Warmtepomp boiler 200 liter
1× HTWBOI-300
Warmtepomp boiler 300 liter
1× HTWBOI-500
Warmtepomp boiler 500 liter
1× HTWBOIS-300
Warmtepomp-/Zonneboiler 300 liter
1× HTWBOIS-500
Warmtepomp-/Zonneboiler 500 liter
Opstelbalken, frames en muursteunen
2× B6973
1× BF9530
Overig
1× AER-0/10V-AAN/UIT-CONVERTER
AER 0-10V AAN-UIT CONVERTER
1× TERUGSLAGKLEP DN25
Terugslagklep DN25
1× OPEN VERDELER 35KW
Open verdeler (35kW) 22mm knel
1× PAC-TH012 HT-E
Sensors tbv buffervat of hybride regeling
1× HTW-KOELING OPTIMALISATIE MOD.
Koeling Optimalisatie Module Ecodan
