PMHR-Z80V-E SET

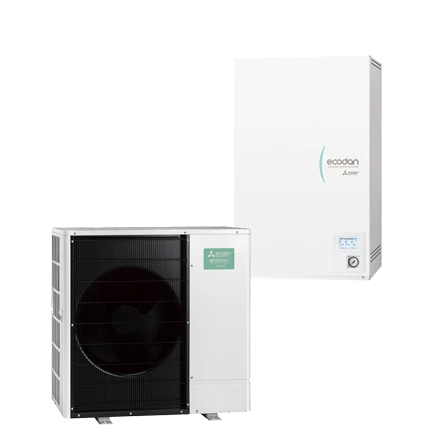

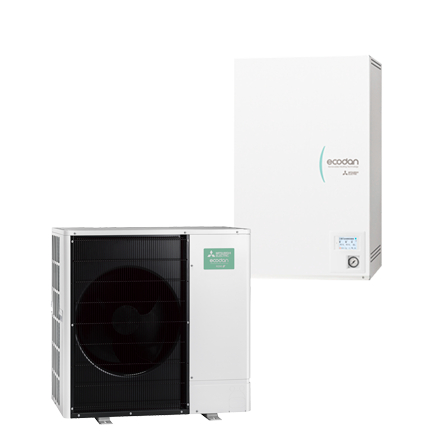

Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze set combineert de Ecodan E-generatie Hydrobox voor binnen met het krachtige Power-inverter buitendeel. Koppel het binnendeel met een extern boilervat (of gebruik als All-Electric Ready) voor warmtapwater. Het monoblock buitendeel, op natuurlijk koudemiddel propaan (R290), levert 8 kW vermogen met een maximale aanvoertemperatuur van 75°C. De toekomstbestendige Ecodan warmtepomp vormt dé energiezuinige keuze voor iedere woning.
- Split uitvoering
- Natuurlijk koudemiddel R290
- Aanvoertemperatuur tot 75°C
- Touchscreen bediening
- Warmtapwater via extern boilervat
Let op: Bij toepassing van de hoofdbediening als ruimtethermostaat dient een inbouwdoos 30mm te worden toegepast.
Deze set bestaat uit de volgende producten:
ERPX-VM2E
Product bekijken
PUZ-WZ80 VAA
Product bekijkenKenmerken
Documentatie
Opties
Subsidie
Exporteren
ISDE meldcode
KA27334
ISDE Subsidie bedrag per 1-01-2025
€ 2800,-
ISDE Subsidie bedrag tot 31-12-2024
€ 3225,-
Vermogen & prestaties
Verwarmingsvermogen bij 7/35°C volgens EN 14511
6 kW
COP bij 7/35°C volgens EN 14511
4.6
Max. Verwarmingsvermogen bij -10/35°C
8.2 kW
COP bij -10/35°C
2.23
Verwarmingsvermogen bij -7/35°C volgens EN 14511
8 kW
SEER laagtemperatuur toepassing (35°C) bij gemiddelde omstandigheden
176
SEER middentemperatuur toepassing (55°C) bij gemiddelde omstandigheden
140
Energie-efficiëntieklasse ruimteverwarming (811/2013/EU)
A+++
Koelvermogen bij 35/18°C volgens EN 14511
1.50 - 5.30 kW
Minimaal koelvermogen A20/W18
1.9 kW
EER bij 35/18°C
2.8
Koelvermogen bij 35/7°C volgens EN 14511
1.00 - 4.30 kW
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A+++ [D - A+++]
SCOP toepassing bij lage temperatuur (35 °C) bij gemiddelde omstandigheden
4.5
Elektrische gegevens
Voeding, fase & frequentie (Monoblock)
230V / 1 / 50 Hz
Afzekering apparaat
25 A
Soft starter ingebouwd
Ja
Begrenzing max. opgenomen elektrisch vermogen
22 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm^2
Afzekering elektrisch verwarmingselement
16 A
Aansluiting voeding elektrisch element
Op binnendeel
Technische gegevens
PED Categorie
Artikel 4 lid 3
Type koudemiddel (GWP)
R290 (3)
Koudemiddelinhoud
1 kg
Max. hoogteverschil
15 m
Luchthoeveelheid
0.00 - 2760.00 m³/h
Luchtdebiet buitendeel
2760 m3/h
Luchttemperatuur
-25.00 - 46.00 °C
Max. werkdruk afgiftesysteem
3 bar
Geluidsprestaties
Geluidsvermogen (Lwa) volgens EN 12102 bij 0/35°C
58 dB
Geluidsdrukniveau volgens EN 12102 bij 0/35°C op 1 m. afstand
45 dB
Afmetingen & aansluitingen
Nom. diameter afgiftesysteem
1" (25)
Afmetingen (HxBxD)
1040 × 1050 × 480 mm
Gewicht
117 kg
Aansluiting afgiftesysteem
Binnendraad cilindrisch BSPP-G (ISO 228-1)
Expansievatvolume (1 bar)
10 l
Uitvoering & werking
Cascadeerbaar
Ja
Bediening op afstand
Nee
Werkingsbereik verwarmen
-25 - 24 °C
Werkingsbereik warm tapwater
-25 - 46 °C
Werkingsbereik koelen
10 - 46 °C
Debiet afgiftesysteem
0.39 - 1.374 m3/h
Max. verwarmingsaanvoertemperatuur
75 °C
Min. koelingsaanvoertemperatuur
5 °C
Minimale waterzijdige inhoud
6 l
Opstelling apparaat
Binnen- en buitenopstelling
Geschikt voor bijverwarming CV
Ja
Ruimtetemperatuur regeling
Ja
Type regeling
Weersafhankelijke regeling
Soort optimalisatie
Ruimtethermostaat
Externe regeling nodig
Nee
Geschikt voor warm tapwater
Nee
Warm tapwater regeling geïntegreerd
Ja
Geschikt voor actieve koeling
Ja
Geschikt voor zwembadwaterverwarming
Nee
Zwembadregeling
Nee
Regeling voor sturing CV-ketel
Ja
Regeling voor sturing buffervat
Ja
Data-overdracht via USB
Nee
Data-overdracht via internet
Nee
Data-overdracht via busverbinding
Nee
Aansluiten en regelen meerdere afgifte systemen mogelijk
Ja
Modulerende compressor
Ja
Pomp gegevens
Type pomp (systeempomp)
Energiebesparend
Type spanning pomp (systeempomp)
DC
Toerenregeling pomp (systeempomp)
Ingebouwd
Overige gegevens
Moduleringspercentage
25.00 - 100.00 %
COPd bij Tj=+7°C
6.17
Nom. diameter centrale verwarming
1" buiten
Aantal fasen
1~N+a
Aantal fasen elektrisch verwarmingselement
1~N+a
Frequentie
50Hz
Frequentie elektrisch verwarmingselement
50Hz
