MEHP-IB-G07 35Y
Mitsubishi Electric Diamond warmtepomp-chiller (R32)
Verwarmingsvermogen nom.: 34,0 kW
Verwarmingsvermogen bij -10°C: 19,4 kW
Koelvermogen nom.: 31,1 kW
Unit standaard voorzien van o.a.:
- Compact keyboard
- Hydromodule
- Smart Grid Ready
- Verwarmingslint bodemplaat
- Vorstbeveilging leidingen en pomp
- Water filter
Exclusief trillingsdempers (zie opties)
Voor cascade regeling (max. 4 units) optionele voeler benodigd (art. MEHP-IB-B00ZZ00036).
Garantie op dit product betreft 1 jaar. Alleen van toepassing na het succesvol gereedmelden van de IBS.
Let op: Koelen maximaal tot een buitentemperatuur +5°C.
Verwarmingsvermogen nom.: 34,0 kW
Verwarmingsvermogen bij -10°C: 19,4 kW
Koelvermogen nom.: 31,1 kW
Unit standaard voorzien van o.a.:
- Compact keyboard
- Hydromodule
- Smart Grid Ready
- Verwarmingslint bodemplaat
- Vorstbeveilging leidingen en pomp
- Water filter
Exclusief trillingsdempers (zie opties)
Voor cascade regeling (max. 4 units) optionele voeler benodigd (art. MEHP-IB-B00ZZ00036).
Garantie op dit product betreft 1 jaar. Alleen van toepassing na het succesvol gereedmelden van de IBS.
Let op: Koelen maximaal tot een buitentemperatuur +5°C.
Kenmerken
Documentatie
Opties
Subsidie
Exporteren
ISDE meldcode
KA26099
ISDE Subsidie bedrag per 1-01-2025
€ 6400,-
ISDE Subsidie bedrag tot 31-12-2024
€ 5625,-
Vermogen & prestaties
Verwarmingsvermogen bij 7/35°C volgens EN 14511
35.1 kW
COP bij 7/35°C volgens EN 14511
4.1
Verwarmingsvermogen bij -7/35°C volgens EN 14511
22.8 kW
Verwarmingscapaciteit bij -10 graden
19.4 kW
Koelvermogen bij 35/18°C volgens EN 14511
13.79 - 41.80 kW
Koelvermogen bij 35/7°C volgens EN 14511
10.26 - 31.10 kW
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A+++ %KNM_Range_energieklasse_ruimteverwarming%
SCOP toepassing bij lage temperatuur (35 °C) bij gemiddelde omstandigheden
4.45
Elektrische gegevens
Voeding, fase & frequentie (Monoblock)
400V / 3 / 50 Hz
Maximaal opgenomen vermogen
14.9 kW
Maximale stroomsterkte (MCA)
27 A
Afzekering apparaat
35 A
Soft starter ingebouwd
Ja
Technische gegevens
PED Categorie
3
PED categorie in overeenstemming met 2014/68/EU
3
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
8.85 kg
Luchthoeveelheid
15660 m³/h
Luchttemperatuur
-20.00 - 45.00 °C
Max. werkdruk afgiftesysteem
3 bar
Beschermingsgraad (IP)
IP44
Geluidsprestaties
Geluidsniveau (in bedrijf)
63 dB(A)
Geluidsvermogen (Lwa) volgens EN 12102 bij 0/35°C
79 dB
Geluidsdrukniveau volgens EN 12102 bij 0/35°C op 1 m. afstand
63 dB
Afmetingen & aansluitingen
Nom. diameter afgiftesysteem
1.1/2" (40)
Afmetingen (HxBxD)
1700 × 1450 × 550 mm
Gewicht
286 kg
Aansluiting afgiftesysteem
Buitendraad cilindrisch BSPP-G (ISO 228-1)
Uitvoering & werking
Cascadeerbaar
Ja
Bediening op afstand
Ja
Max. verwarmingsaanvoertemperatuur
60 °C
Opstelling apparaat
Buitenopstelling
Geschikt voor bijverwarming CV
Ja
Ruimtetemperatuur regeling
Nee
Type regeling
Weersafhankelijke regeling
Externe regeling nodig
Nee
Geschikt voor warm tapwater
Ja
Warm tapwater regeling geïntegreerd
Ja
Geschikt voor actieve koeling
Ja
Geschikt voor zwembadwaterverwarming
Nee
Zwembadregeling
Nee
Regeling voor sturing CV-ketel
Ja
Regeling voor sturing buffervat
Ja
Data-overdracht via USB
Nee
Data-overdracht via internet
Nee
Data-overdracht via busverbinding
Nee
Aansluiten en regelen meerdere afgifte systemen mogelijk
Ja
Modulerende compressor
Ja
Pomp gegevens
Extern beschikbare druk systeempomp bij nom. flow
0.75 bar
Type pomp (systeempomp)
Energiebesparend
Toerenregeling pomp (systeempomp)
Ingebouwd
Type toerenregeling (systeempomp)
Traploos
Nom. debiet afgiftesysteem
1.65 l/s
Overige gegevens
Moduleringspercentage
33.00 - 100.00 %
COPd bij Tj=+7°C
6.46
SCOP toepassing bij gemiddelde temperatuur (55 °C) bij gemiddelde omstandigheden
3.21
ηs, h (toepassing bij lage temp. (35 °C) bij gemiddelde omstandigheden)
175 %
ηs, h (toepassing bij gemiddelde temp. (55 °C) bij gemiddelde omstandigheden)
125 %
Met geïntegreerd buffervat
Nee
Energie-efficiëntieklasse ruimteverwarming (55 °C) bij gemiddelde omstandigheden
A++
Documentatie van MEHP-IB-G07 35Y
Selectie downloaden-
Bedieningshandleiding
-
Energielabel
Documentatie van opties
Selectie downloaden-
MEHP-IB-B00ZZ00001
-
MEHP-IB-B00ZZ00004
-
MEHP-IB-B00ZZ00002
-
MEHP-IB-B00ZZ00003
Bedieningen
1× MEHP-IB-BT9ZZ00006
HMI Touchscreen ruimtethermostaat (MEHP-iB)
Niet op voorraad
Regeltechniek en externe koppelingen
1× MEHP-IB-B00ZZ00001

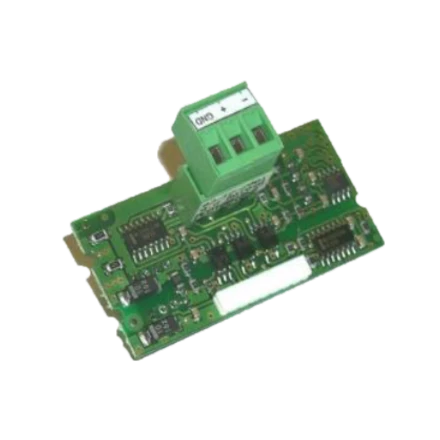

MODBUS seriele kaart (MEHP-iB/iS)
Op voorraad
1× MEHP-IB-B00ZZ00004
BACNET IP of MODBUS TCP/IP-SNMP Seriele kaart (MEHP-iB/iS)
Op voorraad
1× MEHP-IB-B00ZZ00002

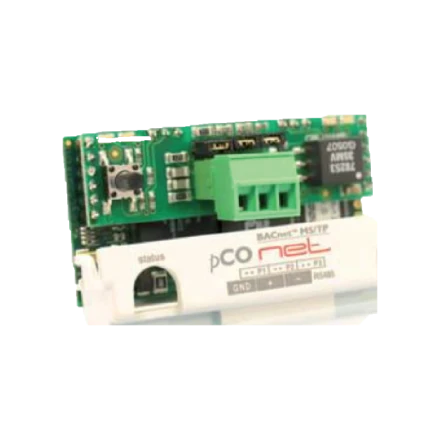

BACNET MS/TP RS485 Seriele kaart (MEHP-iB/iS)
Op voorraad
1× MEHP-IB-B00ZZ00003

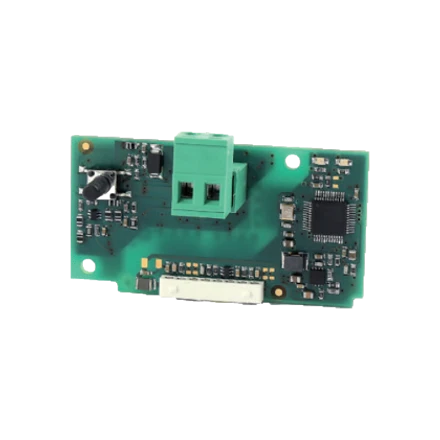

KNX Seriele kaart (MEHP-iB)
Op voorraad
1× MEHP-IB-B00ZZ00006
Voeler universeel BT8/BT9/BT10 (MEHP-iB)
Niet op voorraad
Voelerset boiler- en buffervat BT8/BT9 (MEHP-iB)
Op voorraad
Voeler Master Client Control (MEHP/CH-iS)
Tijdelijk niet op voorraad
Installatie en montagematerialen
1× MEHP-IB-BT9ZZ00007

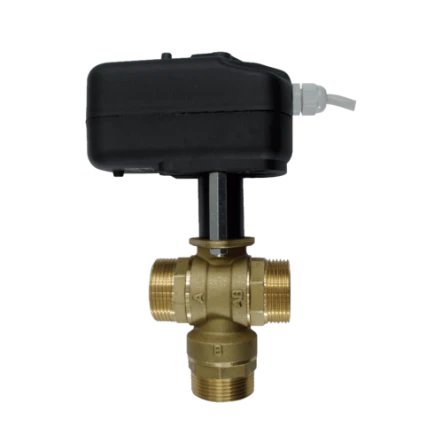

3-weg klep DHW 1"1/4 (MEHP-iB)
Niet op voorraad
Elektrisch verwarmingselement DHW 1-2-3kW 230V (MEHP-iB)
Niet op voorraad
1× MEHP-IB-B00ZZ00007

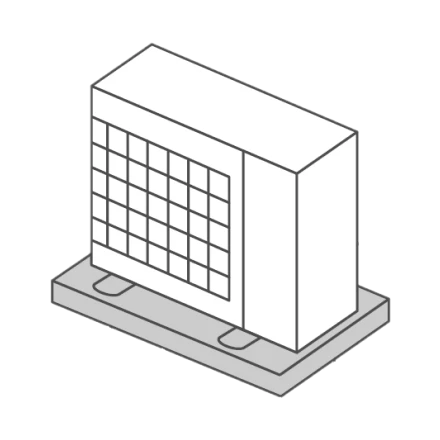

Condensafvoerbak tbv MEHP-iB-G07 18-35Y
Niet op voorraad
1× MEHP-IB-B00ZZ00026
Tracing condensafvoerbak tbv MEHP-iB-G07 18Y-40Y
Niet op voorraad
Opstelbalken, frames en muursteunen
1× ASFF11
StrutFoot Frame tbv City Multi S + S
Op voorraad
Overig
1× MEHP-IB-B00ZZ00025
Trillingsdempers tbv MEHP-iB-G07 18Y-40Y (set van 4)
Op voorraad
1× HTWVAU-200M
Magnetische vuilafscheider universeel 2" (bi)
Op voorraad
