Name: Master Interface Board tbv Mr.Slim op DX
SKU: PAC-IF013 B-E

PAC-IF013 B-E

Master Interface Board t.b.v. aansturing Mr.Slim buiten-units
(aansturing door derden)
Te combineren met:
- PUZ-ZM35VKA-250YKA(2)
- PUZ-ZM100-140YDA
- PUZ-M200-250YKA(2)
- Max. 5x PAC-SIF013B-E (Slave Interface Board)

Stappensturing bij toepassen 1 buiten-unit:
Stap 1: Min. vermogen 40%
Elke volgende stap +6% (totaal 11 stappen)

Stappensturing bij toepassen 2 tot 6 buiten-units:
Stap 1: min. vermogen 20% van totaal opgesteld vermogen
Elke volgende stap +8% (totaal 11 stappen)
Slave Interface Board PAC-SIF013B-E benodigd

Aandachtspunten:
- Max. 6/uur schakelen met een min. draaitijd van 10 min.
- Voeding: via buiten-unit
- IP klasse: IP24

Kenmerken

Documentatie

Afmetingen & aansluitingen

Exporteren

Afmetingen (HxBxD)

278 × 336 × 69 mm

Overige gegevens

Type toebehoren/onderdelen

Interfaceadapter

Toebehoren

Onderdeel

Nee

Documentatie van PAC-IF013 B-E

Selectie downloaden

Bedieningshandleiding
- Bedieningshandleiding-PAC-IF013-B-E
Brochure

Ben jij een professional? Ontdek de voordelen van een account

Vraag een account aan. Heb je al een account? Log hier in

Ontdekken

Ook verkrijgbaar in set

LBK-ZM250I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -25,0/+27,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 25,0 kW
Nom. capaciteit verwarmen (+7°C): 27,0 kW
Nom. capaciteit verwarmen (-10°C): 16,5 kW

Luchthoeveelheid bij 1 unit (min/nom): 2.268 / 4.860 m³/h
Luchthoeveelheid bij 1 unit (max): 9.720 m³/h
Luchthoeveelheid bij 2-5 units (max): 21.384 m³/h
Luchthoeveelheid bij 6 units (max): 25.661 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 2,5 liter
- bij 10m leidingwerk: 11,1 liter
- bij 20m leidingwerk: 9,3 liter
- bij 30m leidingwerk: 7,5 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken

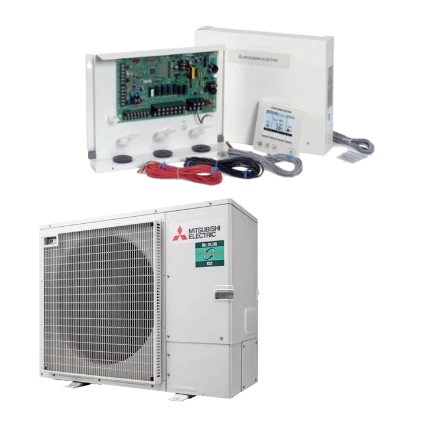

LBK-M200I 0-10V (R32) SET

Mr.Slim standaard inverter warmtepomp -20,0/+22,4 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus

Nom. capaciteit koelen: 20,0 kW
Nom. capaciteit verwarmen (+7°C): 22,4 kW
Nom. capaciteit verwarmen (-10°C): 13,7 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.956 / 4.032 m³/h
Luchthoeveelheid bij 1 unit (max): 8.064 m³/h
Luchthoeveelheid bij 2-5 units (max): 17.741 m³/h
Luchthoeveelheid bij 6 units (max): 21.289 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 2,0 liter
- bij 30m leidingwerk: 6,0 liter
- bij 20m leidingwerk: 7.8 liter
- bij 10m leidingwerk: 9,6 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-M250I 0-10V (R32) SET

Mr.Slim standaard inverter warmtepomp -25,0/+27,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus

Nom. capaciteit koelen: 25,0 kW
Nom. capaciteit verwarmen (+7°C): 27,0 kW
Nom. capaciteit verwarmen (-10°C): 16,5 kW

Luchthoeveelheid bij 1 unit (min/nom): 2.268 / 4.860 m³/h
Luchthoeveelheid bij 1 unit (max): 9.720 m³/h
Luchthoeveelheid bij 2-5 units (max): 21.384 m³/h
Luchthoeveelheid bij 6 units (max): 25.661 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 2,5 liter
- bij 10m leidingwerk: 11,1 liter
- bij 20m leidingwerk: 9,3 liter
- bij 30m leidingwerk: 7,5 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-ZM200I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -20,0/+22,4 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 20,0 kW
Nom. capaciteit verwarmen (+7°C): 22,4 kW
Nom. capaciteit verwarmen (-10°C): 13,7 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.956 / 4.032 m³/h
Luchthoeveelheid bij 1 unit (max): 8.064 m³/h
Luchthoeveelheid bij 2-5 units (max): 17.741 m³/h
Luchthoeveelheid bij 6 units (max): 21.289 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 2,0 liter
- bij 10m leidingwerk: 9,6 liter
- bij 20m leidingwerk: 7,8 liter
- bij 30m leidingwerk: 6,0 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-ZM71I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -7,1/+8,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 7,1 kW
Nom. capaciteit verwarmen (+7°C): 8,0 kW
Nom. capaciteit verwarmen (-10°C): 4,8 kW

Luchthoeveelheid bij 1 unit (min/nom): 732 / 1.440 m³/h
Luchthoeveelheid bij 1 unit (max): 2.880 m³/h
Luchthoeveelheid bij 2-5 units (max): 6.336 m³/h
Luchthoeveelheid bij 6 units (max): 7.603 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 0,71 liter
- bij 30m leidingwerk: 2,13 liter
- bij 20m leidingwerk: 3,03 liter
- bij 10m leidingwerk: 3,93 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-ZM50I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -5,0/+6,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 5,0 kW
Nom. capaciteit verwarmen (+7°C): 6,0 kW
Nom. capaciteit verwarmen (-10°C): 3,6 kW

Luchthoeveelheid bij 1 unit (min/nom): 516 / 1.080 m³/h
Luchthoeveelheid bij 1 unit (max): 2.160 m³/h
Luchthoeveelheid bij 2-5 units (max): 4.752 m³/h
Luchthoeveelheid bij 6 units (max): 5.702 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 0,5 liter
- bij 30m leidingwerk: 1,5 liter
- bij 20m leidingwerk: 1,8 liter
- bij 10m leidingwerk: 2,1 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-SHW230I 0-10V SET

Mr.Slim Zubadan inverter warmtepomp -20,0/+22,4 kW (R410A)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus

Nom. capaciteit koelen: 20,0 kW
Nom. capaciteit verwarmen (+7°C): 22,4 kW
Nom. capaciteit verwarmen (-10°C): 22,4 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.956 / 4.032 m³/h
Luchthoeveelheid bij 1 unit (max): 8.064 m³/h
Luchthoeveelheid bij 2-5 units (max): 20.160 m³/h
Luchthoeveelheid bij 6 units (max): 24.192 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 2,0 liter
- bij 10m leidingwerk: 9,6 liter
- bij 20m leidingwerk: 7.8 liter
- bij >30m leidingwerk: 6,0 liter

Algemene gegevens:
Koudemiddel: R410A
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-ZM35I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -3,5/+4,1 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 3,5 kW
Nom. capaciteit verwarmen (+7°C): 4,1 kW
Nom. capaciteit verwarmen (-10°C): 2,5 kW

Luchthoeveelheid bij 1 unit (min/nom): 372 / 738 m³/h
Luchthoeveelheid bij 1 unit (max): 1.476 m³/h
Luchthoeveelheid bij 2-5 units (max): 3.247 m³/h
Luchthoeveelheid bij 6 units (max): 3.897 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 0,35 liter
- bij 30m leidingwerk: 1,05 liter
- bij 20m leidingwerk: 1,35 liter
- bij 10m leidingwerk: 1,65 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een
cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening
gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-ZM60I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -6,0/+7,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 6,0 kW
Nom. capaciteit verwarmen (+7°C): 7,0 kW
Nom. capaciteit verwarmen (-10°C): 4,2 kW

Luchthoeveelheid bij 1 unit (min/nom): 630 / 1.260 m³/h
Luchthoeveelheid bij 1 unit (max): 2.520 m³/h
Luchthoeveelheid bij 2-5 units (max): 5.544 m³/h
Luchthoeveelheid bij 6 units (max): 6.653 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 0,6 liter
- bij 30m leidingwerk: 1,8 liter
- bij 20m leidingwerk: 2,7 liter
- bij 10m leidingwerk: 3,6 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden.Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-ZM125YDA

Mr.Slim power inverter warmtepomp -12,5/+14,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 12,5 kW
Nom. capaciteit verwarmen (+7°C): 14,0 kW
Nom. capaciteit verwarmen (-10°C): 8,4 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.290 / 2.520 m³/h
Luchthoeveelheid bij 1 unit (max): 5.040 m³/h
Luchthoeveelheid bij 2-5 units (max): 11.008 m³/h
Luchthoeveelheid bij 6 units (max): 13.306 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 1,25 liter
- bij 30m leidingwerk: 3,75 liter
- bij 20m leidingwerk: 4,65 liter
- bij 10m leidingwerk: 5,55 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-ZM100YDA

Mr.Slim power inverter warmtepomp -10,0/+11,2 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 10,0 kW
Nom. capaciteit verwarmen (+7°C): 11,2 kW
Nom. capaciteit verwarmen (-10°C): 6,8 kW

Luchthoeveelheid bij 1 unit (min/nom): 978 / 2.016 m³/h
Luchthoeveelheid bij 1 unit (max): 4.032 m³/h
Luchthoeveelheid bij 2-5 units (max): 8.870 m³/h
Luchthoeveelheid bij 6 units (max): 10.644 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 1,0 liter
- bij 30m leidingwerk: 3,0 liter
- bij 20m leidingwerk: 3,9 liter
- bij 10m leidingwerk: 4,8 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
LBK-ZM140YDA

Mr.Slim power inverter warmtepomp -14,0/+16,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 14,0 kW
Nom. capaciteit verwarmen (+7°C): 16,0 kW
Nom. capaciteit verwarmen (-10°C): 9,6 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.380 / 2.880 m³/h
Luchthoeveelheid bij 1 unit (max): 5.760 m³/h
Luchthoeveelheid bij 2-5 units (max): 12.672 m³/h
Luchthoeveelheid bij 6 units (max): 15.206 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 1,4 liter
- bij 30m leidingwerk: 4,2 liter
- bij 20m leidingwerk: 5,1 liter
- bij 10m leidingwerk: 6,0 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
