LBK-ZM71I 0-10V (R32) SET
LBK-ZM71I 0-10V (R32) SET

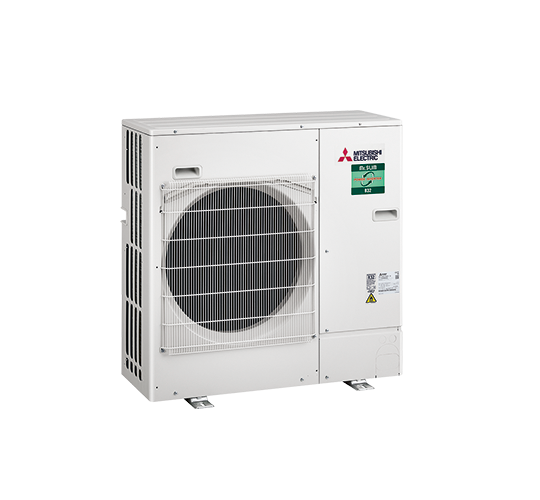

Mr.Slim power inverter warmtepomp -7,1/+8,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus

Nom. capaciteit koelen: 7,1 kW
Nom. capaciteit verwarmen (+7°C): 8,0 kW
Nom. capaciteit verwarmen (-10°C): 4,8 kW

Luchthoeveelheid bij 1 unit (min/nom): 732 / 1.440 m³/h
Luchthoeveelheid bij 1 unit (max): 2.880 m³/h
Luchthoeveelheid bij 2-5 units (max): 6.336 m³/h
Luchthoeveelheid bij 6 units (max): 7.603 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 0,71 liter
- bij 30m leidingwerk: 2,13 liter
- bij 20m leidingwerk: 3,03 liter
- bij 10m leidingwerk: 3,93 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Deze set bestaat uit de volgende producten

Vermogen & prestaties

Uitvoering & werking

Technische gegevens

Electrische gegevens

Afmetingen & aansluitingen

Geluidsprestaties

  • Installatie- en onderhoudsdocument
  • Afbeelding voor drukwerk
  • Bijlages Master Interface Board tbv Mr.Slim op DX-unit
  • Bijlages Mr. Slim Power Inverter 7,1 kW buitenunit (R32)
  • Bijlages RODIGAS muursteun 60 + 60 kg - 800 x 375 x 420 mm
  • Bijlages ABB werkschakelaar 3P/25A/400V IP65
  • Bijlages Wartel M25
  • Bijlages Kabel 4 x 1,5mm2 YMvK - op rol 100m
  • Bijlages Big Foot Fix-it Foot Mini 2x1000 mm
  • Bijlages Slave Interface Board tbv PAC-IF013B-E
