LBK-ZM50I 0-10V (R32) SET
LBK-ZM50I 0-10V (R32) SET
Mr.Slim power inverter warmtepomp -5,0/+6,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus

Nom. capaciteit koelen: 5,0 kW
Nom. capaciteit verwarmen (+7°C): 6,0 kW
Nom. capaciteit verwarmen (-10°C): 3,6 kW

Luchthoeveelheid bij 1 unit (min/nom): 516 / 1.080 m³/h
Luchthoeveelheid bij 1 unit (max): 2.160 m³/h
Luchthoeveelheid bij 2-5 units (max): 4.752 m³/h
Luchthoeveelheid bij 6 units (max): 5.702 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 0,5 liter
- bij 30m leidingwerk: 1,5 liter
- bij 20m leidingwerk: 1,8 liter
- bij 10m leidingwerk: 2,1 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

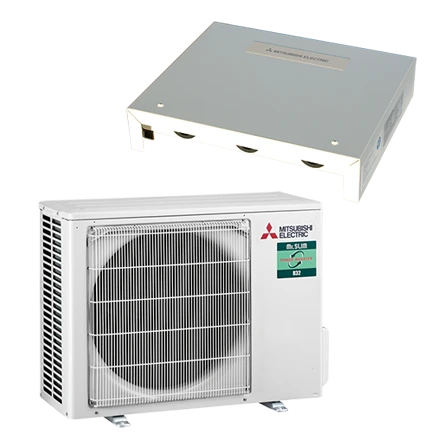

Deze set bestaat uit de volgende producten

Vermogen & prestaties

Uitvoering & werking

Technische gegevens

Electrische gegevens

Afmetingen & aansluitingen

Geluidsprestaties

  • Documentatie van PAC-IF013 B-E (Master Interface Board tbv Mr.Slim op DX-unit)

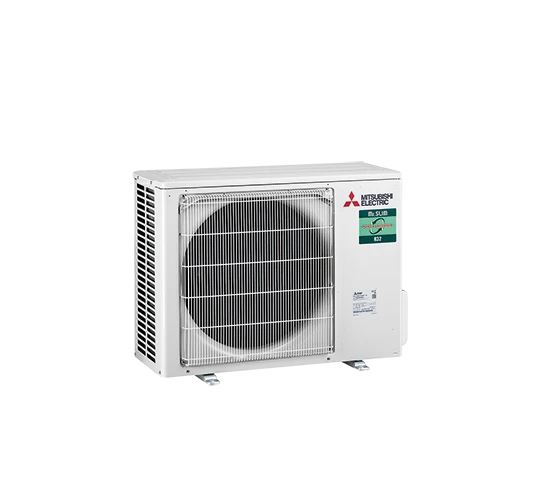

  • Documentatie van PUZ-ZM50 VKA (Mr. Slim Power Inverter 5,0 kW buitenunit (R32))
  • Documentatie van PAC-SIF013 B-E (Slave Interface Board tbv PAC-IF013B-E)
