City Multi VRF buitendelen
Het hart van VRF
VRF (Variable Refrigerant Flow) buitendelen verzorgen de centrale opwekking en regeling van koel- en verwarmingscapaciteit binnen een gebouw. Ze verdelen het koudemiddel nauwkeurig over meerdere binnendelen, waardoor ruimtes onafhankelijk van elkaar geconditioneerd kunnen worden.
Hierdoor ontstaat een energie-efficiënt en flexibel klimaatsysteem dat zich eenvoudig aanpast aan de vraag per ruimte. Dit maakt VRF-systemen bijzonder geschikt voor utiliteitsbouw zoals kantoren, hotels en appartementencomplexen.
De kracht van VRF-buitendelen
City Multi VRF-buitendelen vormen het krachtige hart van een flexibel en toekomstbestendig klimaatsysteem. Ze zijn beschikbaar als Y-systeem, R2-systeem, watergekoelde variant en Mini VRF-oplossingen. Dankzij het compacte en stille ontwerp zijn ze toepasbaar in vrijwel elk project.
Direct naar de productenCity Multi VRF Y-serie

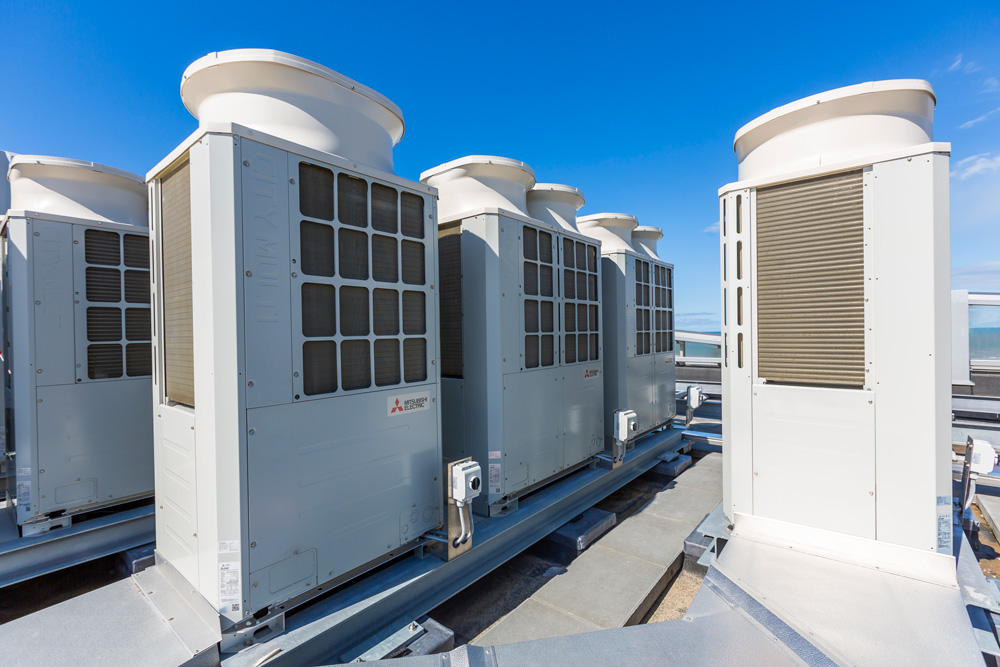

De City Multi VRF Y-serie van Mitsubishi Electric is een krachtig en flexibel klimaatsysteem dat comfort en energie-efficiëntie combineert. Het 2-pijpssysteem schakelt centraal tussen koelen en verwarmen en is ideaal voor gebouwen waar geen gelijktijdige vraag nodig is. Het compacte ontwerp zorgt daarbij voor een ruimtebesparende installatie.
Dankzij de brede regelmogelijkheden is individuele temperatuurregeling per ruimte mogelijk binnen dezelfde bedrijfsmodus. De basis wordt gevormd door Mitsubishi Electric compressortechnologie, die zorgt voor efficiënte en stabiele werking.
Unieke functies
- Tot 50 binnendelen op één systeem
- Geschikt voor grote utiliteitsgebouwen zoals kantoren en hotels
- Energiezuinig 2-pijps VRF-systeem
- Optioneel leverbaar met Zubadan-technologie voor behoud van verwarmingscapaciteit tot -15°C
City Multi VRF R2-serie

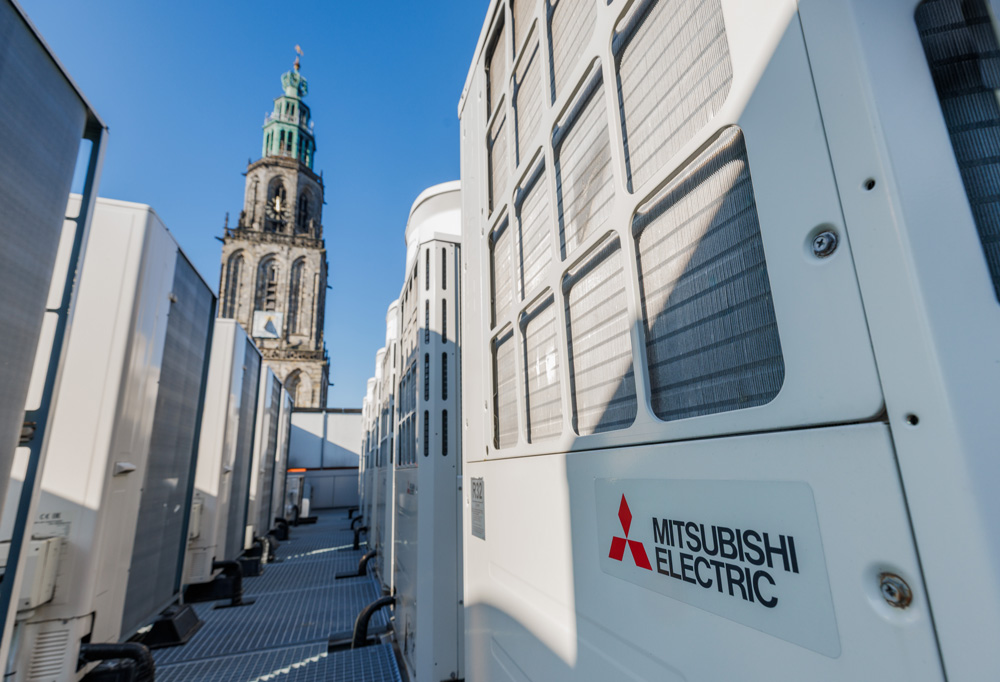

De City Multi VRF R2-serie is een geavanceerd warmteterugwinsysteem dat gelijktijdig koelen en verwarmen binnen één installatie mogelijk maakt. In plaats van een traditioneel 3-pijpssysteem werkt de R2-serie met slechts twee leidingen, waarin zowel vloeibaar als gasvormig koudemiddel wordt vervoerd. Dit maakt het systeem eenvoudiger en efficiënter.
De BC-controller regelt en verdeelt het koudemiddel intelligent over de binnendelen, zodat warmte uit gekoelde ruimtes direct kan worden benut voor verwarming elders of voor sanitair warm water. Dit zorgt voor een zeer hoog rendement en maximale energie-efficiëntie.
Unieke functies
- Gelijktijdig koelen en verwarmen binnen één systeem
- Warmteterugwinning voor hergebruik van energie tussen ruimtes
- BC-controller verdeelt energie intelligent per binnendeel
- Slechts 2 leidingen in plaats van een traditioneel 3-pijpssysteem
- Zeer hoog rendement door directe benutting van restwarmte
- Lagere installatie- en onderhoudskosten door eenvoudiger systeemopbouw

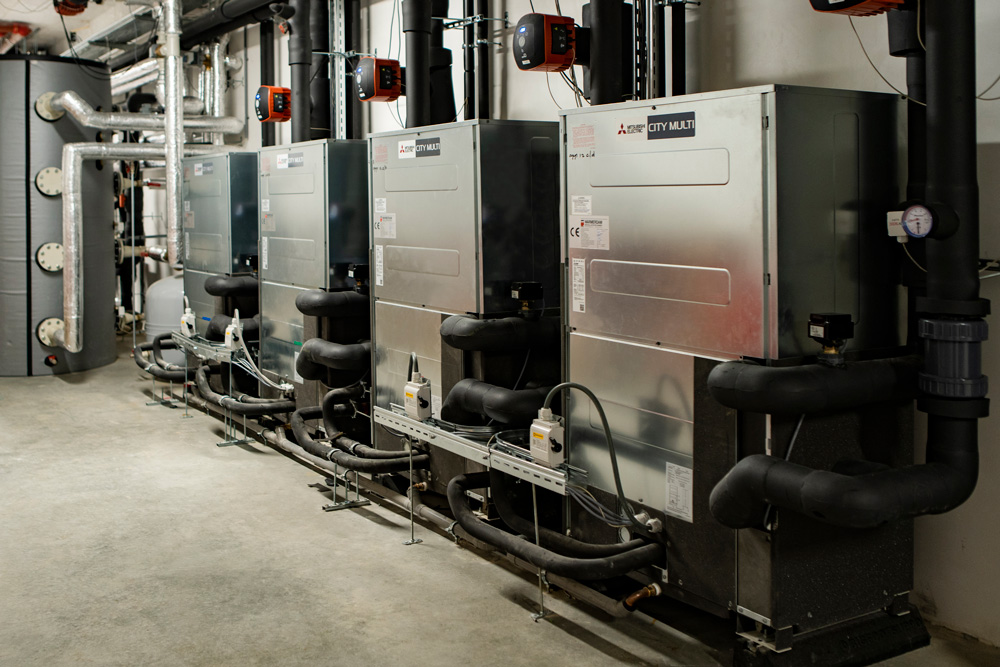

Buitenunits watergevoerd
De City Multi watergevoerde VRF-oplossing is het alternatief voor luchtgekoelde buitendelen. De units worden aangesloten op een watercircuit, zoals een gesloten bron of dry cooler, en kunnen volledig inpandig in technische ruimtes worden geplaatst.
Dit maakt het systeem geschikt voor projecten waar geen buitenopstelling mogelijk of wenselijk is. Dankzij de stabiele watertemperatuur leveren de watergevoerde-units betrouwbare en energie-efficiënte prestaties.
Unieke functies
- Leverbaar in zowel Y- als R2-configuratie voor verschillende systeemtoepassingen
- Geschikt voor integratie met vloerverwarming en koelplafonds (PWFY)
- Flexibel inzetbaar binnen utiliteitsbouw en renovatieprojecten
- Geschikt voor aansluiting op bestaande waternetten en bronsystemen

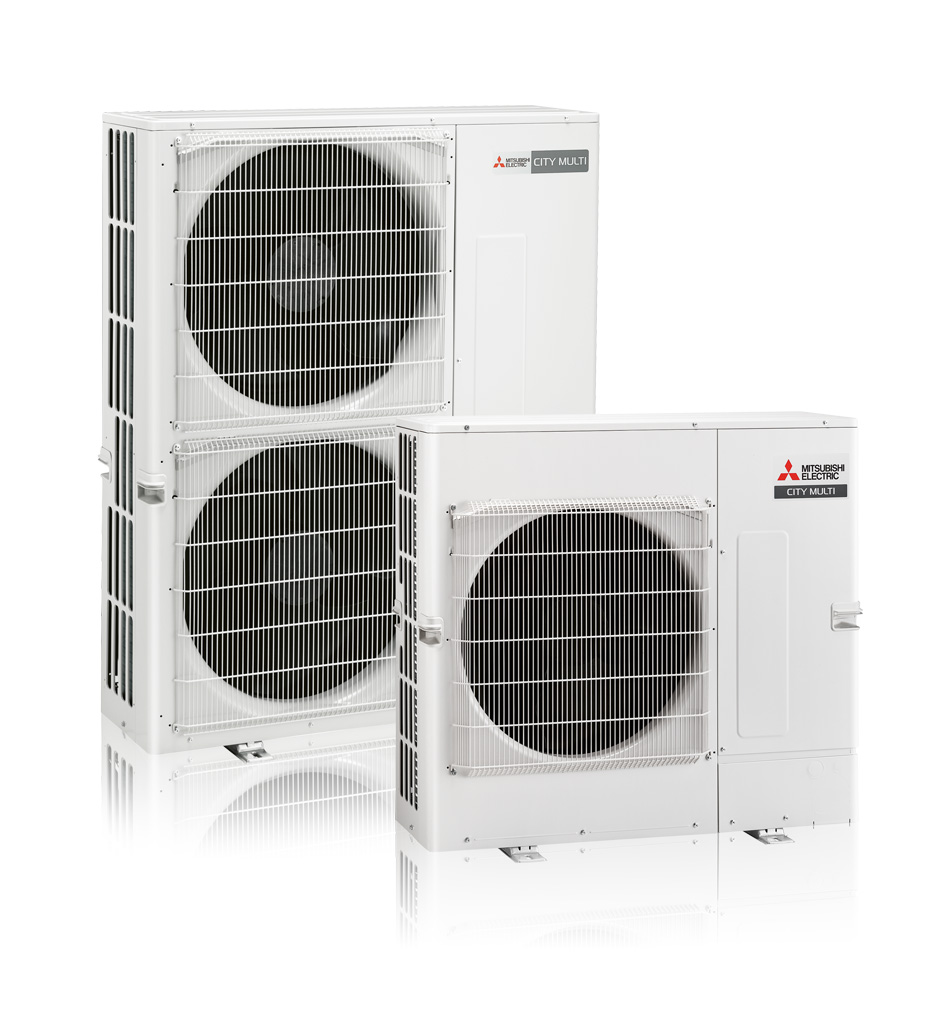

City Multi VRF Mini-systemen (PUMY-serie)
De City Multi VRF Mini-systemen van Mitsubishi Electric vormen een compacte middenoplossing tussen traditionele split-systemen en volledige VRF-installaties. Ze zijn ontwikkeld voor kleinere tot middelgrote projecten waar flexibiliteit en individuele ruimtecontrole gewenst zijn, maar waar een volledig VRF-systeem niet noodzakelijk is.
Op basis van de Mini Y-oplossing biedt het systeem de betrouwbaarheid en regeltechniek van VRF in een lager vermogensbereik, waardoor meerdere binnendelen per installatie mogelijk zijn.
Unieke kenmerken
- Meerdere binnendelen met individuele ruimtebediening
- Geschikt voor lange leidinglengtes tot ca. 300 meter
- Betrouwbare werking tot -20 °C buitentemperatuur
- Compact VRF-systeem met lage geluidsproductie
- Breed inzetbaar in o.a. kantoren, winkels en praktijkruimtes
De nieuwste City Multi VRF YXM-serie
De City Multi VRF YXM-serie van Mitsubishi Electric is de nieuwste generatie VRF-systemen en staat voor duurzaam, efficiënt en toekomstbestendig klimaatcomfort. Het systeem is volledig ontwikkeld rondom R32-koudemiddel met een laag GWP.
Tegelijkertijd levert de YXM-serie hoge prestaties met een verbeterd rendement en sterke verwarmingscapaciteit, ook bij lage buitentemperaturen. Dankzij het vernieuwde compacte en modulaire ontwerp is het systeem breed inzetbaar binnen uiteenlopende projecten.
De geïntegreerde BC-controller zorgt voor een efficiënte verdeling van energie tussen binnen- en buitenunits en maakt slimme warmteterugwinning mogelijk. Dit resulteert in een stabiel, comfortabel en energiezuinig binnenklimaat onder alle omstandigheden.
Belangrijkste kenmerken
- R32-koudemiddel met laag GWP en lagere systeemvulling
- 13% hoger rendement en betrouwbare verwarmingscapaciteit, zelfs bij lage buitentemperaturen
- Hoge verwarmingscapaciteit tot 97% bij -10°C
- Compact en modulair ontwerp voor flexibele toepassing
- Geïntegreerde BC-controller met warmteterugwinning en energieoptimalisatie
Configuraties & opbouw

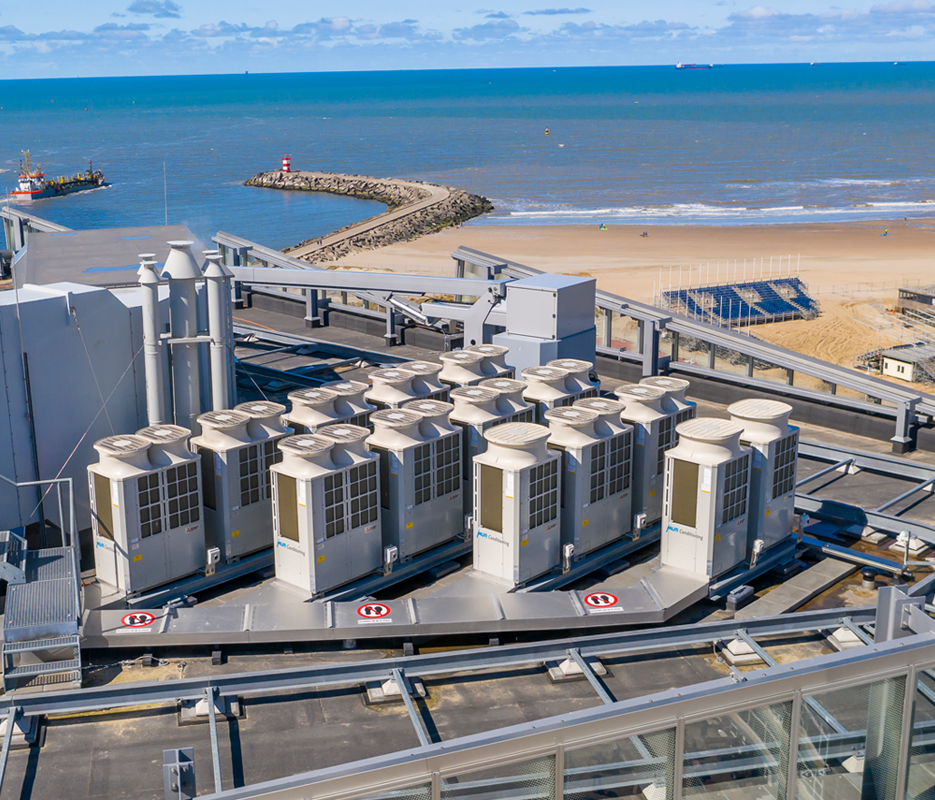

Modulaire systemen
Bij City Multi spreken we van een modulaire systemen wanneer meerdere buitendelen met elkaar worden gekoppeld. Dit maakt het mogelijk om eenvoudig op te schalen naar een hogere koel- en verwarmingscapaciteit, bijvoorbeeld voor grotere utiliteitsprojecten.
De units werken samen als één systeem en worden centraal aangestuurd, waardoor de capaciteit efficiënt wordt verdeeld. Dit zorgt niet alleen voor flexibiliteit in ontwerp, maar ook voor een hogere bedrijfszekerheid doordat het systeem deels operationeel blijft bij uitval van een unit.

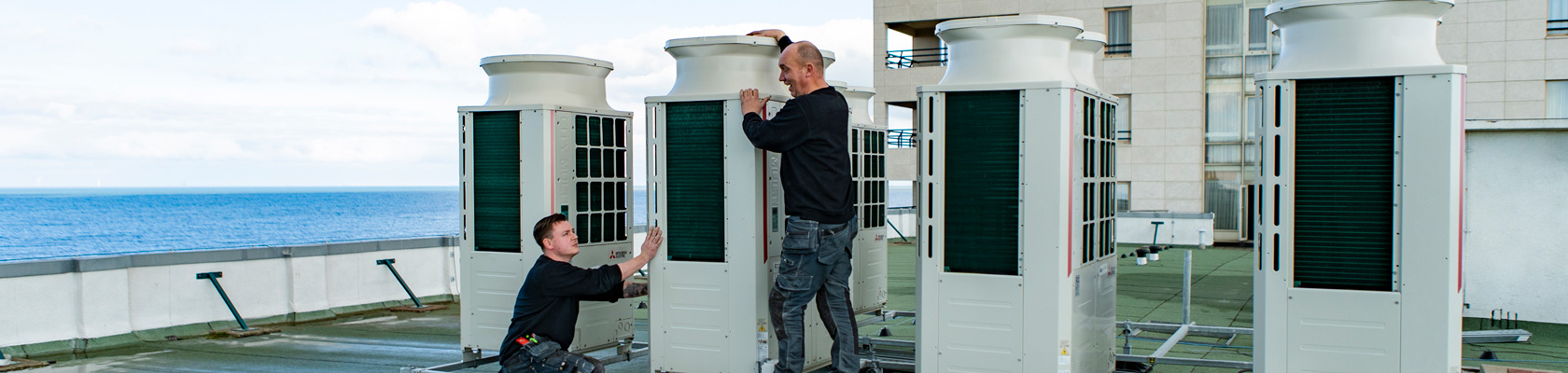

Compacte oplossingen
Voor projecten met beperkte installatieruimte biedt City Multi een breed programma aan compacte buitendelen. Dankzij het kleine footprint en slimme ontwerp kunnen deze units eenvoudig worden geplaatst op daken, balkons of in technische ruimtes, zonder grote impact op het gebouw.
Ondanks hun compacte formaat leveren deze buitendelen dezelfde prestaties en flexibiliteit als grotere VRF-systemen. Ze zijn energiezuinig, stil in gebruik en geschikt voor zowel nieuwbouw als renovatieprojecten waar ruimte en plaatsingsmogelijkheden een belangrijke rol spelen.
Referenties & inspiratie
Verduurzamingswensen van groene kinderopvang Ole & Cato in Acquoy worden realiteit
Bij kinderdagverblijf Ole & Cato in Acquoy staan natuurbeleving en duurzaamheid centraal. In de groene omgeving van dit voormalige manegeterrein was de ambitie om het pand volledig all-electric te maken voor ventileren, verwarmen en koelen. Door te kiezen voor een combinatie van Mitsubishi Electric warmtepompen en ventilatie-units is deze wens gerealiseerd. Het resultaat is een comfortabel en energiezuinig gebouw dat perfect aansluit bij de groene visie van de opvang. Een toekomstbestendige oplossing waarin spelen, leren en duurzaamheid samenkomen.
Een zorg minder voor dialysecentrum Spaarne Gasthuis
Het Spaarne Gasthuis in Haarlem renoveerde het dialysecentrum, dat na jaren intensief gebruik toe was aan vernieuwing. Er is gekozen voor de City Multi VRF R2 van Mitsubishi Electric, een systeem dat gelijktijdig kan koelen en verwarmen en per ruimte instelbaar is. Dit zorgt voor optimaal comfort en hoge energie-efficiëntie.
De renovatie moest plaatsvinden terwijl het centrum in gebruik bleef voor circa 150 patiënten. Daarom is het project gefaseerd uitgevoerd, zodat de zorg continu kon doorgaan en steeds een groot deel van het gebouw operationeel bleef.
Video: City Multi VRF in de praktijk
Een Bossche fabriek uit 1913 kreeg een tweede leven als modern bedrijfsverzamelgebouw. Wat ooit begon met het bouwen van koelmachines, is nu getransformeerd naar duurzaam koelen en verwarmen met warmtepompen. Community manager Robert zetten direct de toon door de gasaansluiting op te zeggen.
Met maar liefst 4.000 zonnepanelen is het monumentale pand nu energieneutraal en gaat de geschatte gasrekening van minimaal €80.000 naar nul. Een toekomstbestendige oplossing waarin historie en duurzaamheid samenkomen.
Met de City Multi VRF-systemen combineren we maximale ontwerp flexibiliteit met hoge energie efficiëntie door de mogelijkheid van gelijktijdig koelen en verwarmen voor de meest uiteenlopende utiliteitsgebouwen.
