ZHR-M140Y-E-CAS-2
Op zoek naar een flexibele oplossing voor verwarming, koeling en warmtapwater? Deze cascade set, met een intelligente cascaderegelaar, combineert twee Ecodan E-generatie Hydroboxen voor binnen met twee Zubadan-inverter buitendelen van Mitsubishi Electric. Koppel het binnendeel met een extern boilervat voor warmtapwater. De buitendelen hebben een extra groot werkbereik en leveren 14 kW vermogen per stuk met een maximale aanvoertemperatuur van 70°C. De toekomstbestendige Ecodan warmtepomp is dé energiezuinigste keuze voor een hoog niveau van comfort.
• Intelligente cascade regeling
• Split-uitvoering
• Koudemiddel R32
• Aanvoertemperatuur tot 70°C
• Touchscreen bediening
• Warmtapwater via extern boilervat
Wanneer er met een Ecodan cascadesysteem ook tapwater bereid wordt is de legionella preventie middels de elektrische heater NIET actief. Het is wel mogelijk om de warmtepompen in te zetten voor legionellapreventie, waarbij de maximale watertemperatuur bepaald wordt door de geselecteerde Ecodan warmtepomp. Is deze watertemperatuur niet voldoende dan is het noodzakelijk om extra maatregelen te treffen en een elektrisch element in de boiler tank te plaatsen en op een externe legionella preventie regeling aan te sluiten.
Via de SD-Card kan de boiler temperatuur uitgelezen worden en dat de legionellapreventie actief is geweest. De SD-Card dient hiervoor te allen tijde in de hydrobox geplaats te zijn.
Deze set bestaat uit de volgende producten:
2× ERSF-VM2E
Product bekijken
2× PUZ-SHWM140YAA
Product bekijken

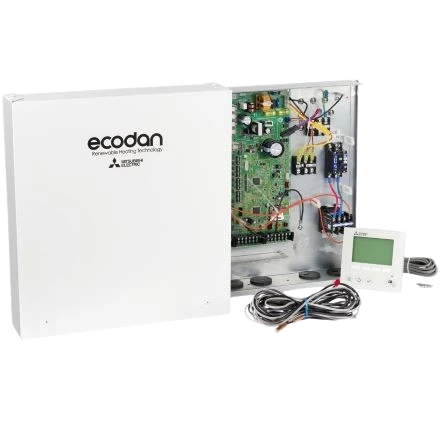

PAC-IF081 B-E
Product bekijken

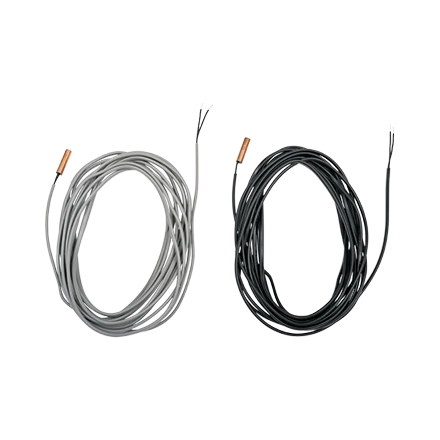

PAC-TH011-E
Product bekijkenKenmerken
Documentatie
Opties
Subsidie
Exporteren
ISDE meldcode
KA27299
ISDE Subsidie bedrag per 1-01-2025
€ 4375,-
ISDE Subsidie bedrag tot 31-12-2024
€ 4275,-
Vermogen & prestaties
Verwarmingsvermogen bij 7/35°C volgens EN 14511
12 kW
COP bij 7/35°C volgens EN 14511
4.8
Max. Verwarmingsvermogen bij -10/35°C
14.9 kW
COP bij -10/35°C
2.25
Verwarmingsvermogen bij -7/35°C volgens EN 14511
14 kW
Koelvermogen bij 35/18°C volgens EN 14511
15 kW
Koelvermogen bij 35/7°C volgens EN 14511
12.5 kW
Energie-efficiëntieklasse ruimteverwarming (35°C) bij gemiddelde omstandigheden
A+++ [D - A+++]
Elektrische gegevens
Aansluitspanning
400 V
Afzekering (traag)
16 A
Soft starter ingebouwd
Ja
Begrenzing max. opgenomen elektrisch vermogen
12 A
Met elektrisch verwarmingselement
Ja
Vermogen elektrisch verwarmingselement
2 kW
Verwarmingsvermogen elektrisch element getrapt instelbaar
Nee
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
1.8 kg
Max. leidinglengte
30 m
Max. hoogteverschil
30 m
Max. werkdruk afgiftesysteem
3 bar
Geluidsprestaties
Geluidsprestatieniveau binnenunit (volgens EN 12102 bij 0/35 °C)
41 dB(A)
Geluidsprestatieniveau buitenunit (volgens EN 12102 bij 0/35 °C)
58 dB(A)
Geluidsdrukniveau binnenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
29 dB
Geluidsdrukniveau buitenunit volgens EN 12102 bij 0/35 °C op 1 m. afstand
46 dB
Afmetingen & aansluitingen
Nom. diameter afgiftesysteem
1" (25)
Koelleiding diameters
1/4" - 5/8"
Afmetingen binnen-unit (HxBxD)
800 x 530 x 360 mm
Gewicht binnenunit
39 kg
Afmetingen buiten-unit (HxBxD)
1040 × 1050 × 480 mm
Gewicht buitenunit
126 kg
Uitvoering & werking
Max. verwarmingsaanvoertemperatuur
70 °C
Model
Compleet
Geschikt voor bijverwarming CV
Ja
Ruimtetemperatuur regeling
Ja
Type regeling
Weersafhankelijke regeling
Soort optimalisatie
Ruimtethermostaat
Externe regeling nodig
Nee
Geschikt voor warm tapwater
Ja
Geschikt voor actieve koeling
Ja
Geschikt voor zwembadwaterverwarming
Nee
Zwembadregeling
Nee
Regeling voor sturing CV-ketel
Ja
Regeling voor sturing buffervat
Ja
Data-overdracht via USB
Nee
Data-overdracht via internet
Nee
Data-overdracht via busverbinding
Nee
Aansluiten en regelen meerdere afgifte systemen mogelijk
Ja
Koeling geïntegreerd
Ja
Modulerende compressor
Ja
Bediening op afstand mogelijk
Nee
Pomp gegevens
Type pomp (systeempomp)
Energiebesparend
Type spanning pomp (systeempomp)
DC
Toerenregeling pomp (systeempomp)
Ingebouwd
Type toerenregeling (systeempomp)
Getrapt
Overige gegevens
Solar-integratie
Nee
Moduleringspercentage
24.00 - 100.00 %
COPd bij Tj=+7°C
6
Documentatie van ZHR-M140Y-E-CAS-2
Selectie downloaden-

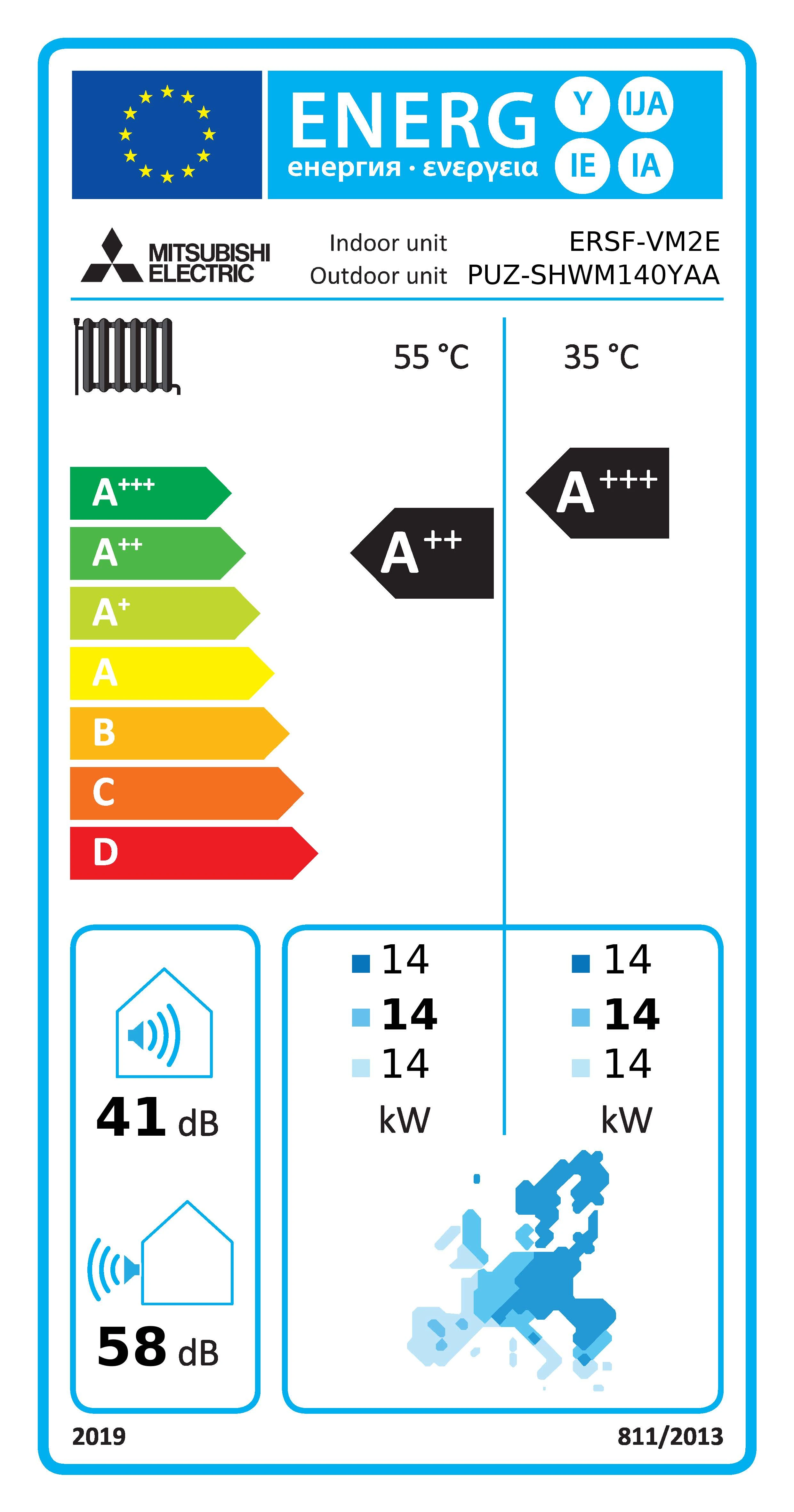

Energielabel
Documentatie van componenten
Selectie downloaden-
ERSF-VM2E
Documentatie van opties
Selectie downloaden-
PAR-WT60 R-E
-
HTWBUF-200LT
-
HTWBUF-300LT
Installatie en montagematerialen

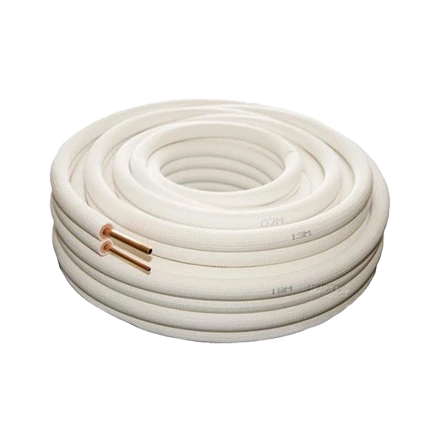

1× AL3042
Dubbel geisol. koelleiding 1/4 - 5/8 op rol (20m)
Op voorraad
1× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
1× AL5054
RVS Flare adapter 5/8 (24)
Op voorraad
2× AL5498
ABB werkschakelaar 4P/25A/400V IP65
Op voorraad
4× AL5508
Wartel M25
Op voorraad
2× HTWLVAU-028
Magnetische vuil- en luchtafscheider universeel 28mm
Op voorraad
Regeltechniek en externe koppelingen
1× PAR-WT60 R-E
Radiografische afstandsbediening ATW
Op voorraad
1× PAR-WR61 R-E
Radiografische ontvanger ATW
Op voorraad

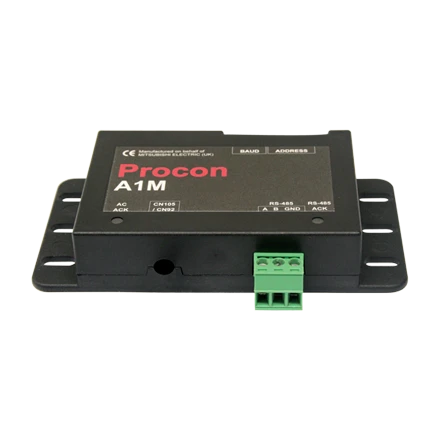

1× ME-MONITORING-0219
Procon A1M AtW-AtA
Op voorraad
1× PAC-SE41 TSE
Remote-sensor
Op voorraad
Buffers
1× HTWBUF-200LT
Buffervat 200 liter
Op voorraad
1× HTWBUF-300LT
Buffervat 300 liter
Op voorraad
Overig

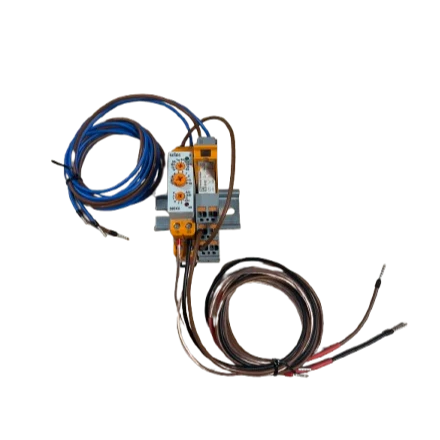

1× HTW-KOELING OPTIMALISATIE MOD.
Koeling Optimalisatie Module Ecodan
Niet op voorraad
