KSH-ZM200I BEDRAAD SET
Mr.Slim hoge druk kanaal-unit power inverter Set (R32)
Koelvermogen: 19,0 kW
Verwarmingsvermogen: 22,0 kW
Incl. PAR-41MAA-E bediening
Incl. aanzuigfiler (PEA-M-LA2)
Excl. condenspomp
Optioneel uit te breiden met o.a.:
- Condenspomp PAC-KE06DM-F1
- Filter box PAC-KE250TB-F
- Long life filter PAC-KE85LAF (i.c.m. filterbox)
Aansluitdiameter gasleiding buitendeel: 3/4" (flare) of 1" (soldeer)
Benodigde koelleidingdiameter <50m: 3/8 - 7/8"
Benodigde koelleidingdiameter >50m: 3/8 - 1.1/8"
Koelvermogen: 19,0 kW
Verwarmingsvermogen: 22,0 kW
Incl. PAR-41MAA-E bediening
Incl. aanzuigfiler (PEA-M-LA2)
Excl. condenspomp
Optioneel uit te breiden met o.a.:
- Condenspomp PAC-KE06DM-F1
- Filter box PAC-KE250TB-F
- Long life filter PAC-KE85LAF (i.c.m. filterbox)
Aansluitdiameter gasleiding buitendeel: 3/4" (flare) of 1" (soldeer)
Benodigde koelleidingdiameter <50m: 3/8 - 7/8"
Benodigde koelleidingdiameter >50m: 3/8 - 1.1/8"
Deze set bestaat uit de volgende producten:
Vermogen & prestaties
Exporteren
Koelcapaciteit
9.20 - 19.00 kW
EER / SEER (koeling)
3.3 / 5.9
Energie-efficiëntieklasse koelen
A+
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
1149 kWh
Verwarmingscapaciteit
7.10 - 22.40 kW
Verwarmingscapaciteit bij -10 graden
13.7 kW
COP / SCOP (verwarmen)
3.05 / 3.6
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
5.75 / 6.4 kW
Maximaal opgenomen vermogen
17 kW
Maximale stroomsterkte (MCA)
27.3 A
Afzekering apparaat
32 A
Aansluiting voeding
Op binnen- & buiten-unit
Bekabeling tussen buiten- en binnen-unit
2x 1,5mm²
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
3
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
6.3 kg
Voorgevuld tot x m leidinglengte
30 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
2520.00 - 3600.00 m³/h
Luchtdebiet verwarmen
2520.00 - 3600.00 m³/h
Luchtdebiet buitendeel
8400 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
35.00 - 43.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
35.00 - 43.00 dB(A)
Geluidsvermogenniveau binnenunit
64 dB(A)
Geluidsdrukniveau buitenunit koelen
59 dB(A)
Geluidsdrukniveau buitenunit verwarmen
62 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
56 dB(A)
Geluidsvermogenniveau buitenunit
77 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 1.1/8"
Afmetingen binnen-unit (HxBxD)
470 x 1370 x 1120 mm
Gewicht binnenunit
87 kg
Uitwendige buisdiameter condensafvoer
32 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 330 mm
Gewicht buitenunit
137 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondinbouw (kanaal)
Kleur binnenunit
Aluminium
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Nee
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja
Documentatie van KSH-ZM200I BEDRAAD SET
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PEA-M200 LA
-
PAR-41 MAA
Installatie en montagematerialen
1× AL5052
1× AL5498
2× AL5508
Coaten en spuiten
1× COPUZZM200
Progreen coating ten behoeve van PUZ-ZM200
Levertijd minimaal twee weken na bestelling
Opstelbalken, frames en muursteunen
1× ASFF1
StrutFoot Frame tbv City Multi S
Op voorraad
Plenums, filters, kanaalwerk, slangen en roosters
1× FILTERFRAME 200-250
Filterframe incl. filter tbv PEA-M/RP200-250 LA/WKA en VMHS
Op voorraad

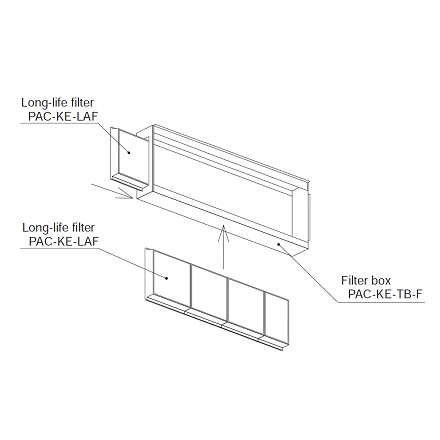

1× PAC-KE85 LAF
Long-life filter tbv PAC-KE250 TB-F (PEA-M/P200~P250VMHS)
Niet op voorraad

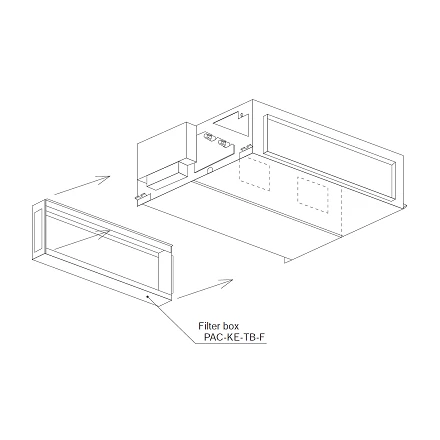

1× PAC-KE250 TB-F
Filterraam tbv PAC-KE85 LAF (PEA-M/P200~P250VMHS)
Niet op voorraad
Regeltechniek en externe koppelingen
1× PAC-SK52 ST
Control service tool
Op voorraad
Overig
1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
Op voorraad
Standaard voorzieningen
Auto-changeover
Auto-herstart
Hergebruiken van leidingen met Cleaning free
Hoogefficiënte DC-scroll-compressor
Inverter control
Pump down schakelaar
Standaard-inverter-warmtepomp
T-stuk toepasbaar
Verwarmen bij lage temperaturen
Werking tot -20°C
