PUZ-ZM200 YKA
PUZ-ZM200 YKA
Mr.Slim Power Inverter Warmtepomp (R32)
Koelvermogen: 19,0 kW
Verwarmingsvermogen: 22,4 kW

Vloeistofaansluiting: 3/8" flair
Gasaansluiting: 1" soldeer of 3/4"flare

Als gasleiding kan 7/8" toegepast worden tot 50m leidinglengte.
Je kunt deze in de 1"soldeeeraansluiting steken of verlopen van 3/4"flare naar 7/8".
Let op: het koelvermogen zal vanaf 6m afnemen tot max. 25% bij 50m.

Vanaf 50m leidinglengte dient 1.1/8" toegepast te worden.
Je kunt deze over de 1" soldeeraansluiting schuiven of verlopen van 3/4"flare naar 1.1/8".
Bij het toepassen van 1.1/8" is er geen capaciteitsverlies.

Vermogen & prestaties

Elektrische gegevens

Technische gegevens

Geluidsprestaties

Afmetingen & aansluitingen

Uitvoering & werking

  • Brochure

Installatie en montagematerialen

Opstelbalken, frames en muursteunen

Coaten en spuiten

Regeltechniek en externe koppelingen

Standaard voorzieningen
Auto-changeover

Auto-changeover

De airconditioning bepaalt zelf of hij gaat koelen of verwarmen om de gewenste temperatuur te bereiken.

Auto-herstart

Auto-herstart

Units die over deze functie beschikken starten automatisch weer op als de spanning is hersteld na spanningsuitval.

Hergebruiken van leidingen met Cleaning free

Hergebruiken van leidingen met Cleaning free

Dankzij de speciale Cleaning free-technologie waarbij wordt gewerkt met gepatenteerde HAB-olie van Mitsubishi Electric kunnen bestaande leidingen worden hergebruikt.

Hoogefficiënte DC-scroll-compressor

Hoogefficiënte DC-scroll-compressor

De nieuwe scroll-compressoren zijn uitgerust met een speciaal 'Frame Compliance Mechanism' dat zorgt voor een hoger rendement.

Inverter control

Inverter control

De Inverter regeling verzorgt de spanning, het voltage en de frequentie van de stuurstroom van de compressor en kan hiermee exact het geleverde koel- verwarmingsvermogen afstemmen op de vraag van het vertrek.

Pump down schakelaar

Pump down schakelaar

Voor het probleemloos en eenvoudig verwijderen van koelmiddel. Druk op de Pump-down-schakelaar voordat u de unit verplaatst of vervangt.

Standaard-inverter-warmtepomp

Standaard-inverter-warmtepomp

De Standaard-inverter-warmtepompen zijn compact en hebben een laag gewicht waardoor ze makkelijk te installeren.

T-stuk toepasbaar

T-stuk toepasbaar

Het City Multi VRF-systeem is het enige VRF-systeem op de markt waarbij standaard koeltechnische T-stukken gebruikt kunnen worden in plaats van stromingsgeleiders. Dit resulteert in een eenvoudigere installatie.

Verwarmen bij lage temperaturen

Verwarmen bij lage temperaturen

De buiten-units kunnen zelfs nog bij zeer lage buiten- temperaturen energie uit de buitenlucht halen. Door de verschillende technische uitvoeringen van de buiten-units is het werkingsbereik verschillend per serie.

Werking tot -20°C

Werking tot -20°C

Breed werkingsgebied in verwarmingsbedrijf.

Ben jij een professional? Ontdek de voordelen van een account

Vraag een account aan. Heb je al een account? Log hier in

Ontdekken
Ook verkrijgbaar in set

SMU-ZM400K SET

S-MEXT Downflow 2x ZM200 basis set
Airco splitsysteem - single split compleet Set bekijken

SMO-ZM400KHB SET

S-MEXT Upflow 2x ZM200 incl. opties set
Airco splitsysteem - single split compleet Set bekijken

LBK-ZM200I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -20,0/+22,4 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 20,0 kW
Nom. capaciteit verwarmen (+7°C): 22,4 kW
Nom. capaciteit verwarmen (-10°C): 13,7 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.956 / 4.032 m³/h
Luchthoeveelheid bij 1 unit (max): 8.064 m³/h
Luchthoeveelheid bij 2-5 units (max): 17.741 m³/h
Luchthoeveelheid bij 6 units (max): 21.289 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 2,0 liter
- bij 10m leidingwerk: 9,6 liter
- bij 20m leidingwerk: 7,8 liter
- bij 30m leidingwerk: 6,0 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.
Airco splitsysteem - single split compleet Set bekijken

SMU-ZM400KHB SET

S-MEXT Downflow 2x ZM200 incl. opties set
Airco splitsysteem - single split compleet Set bekijken

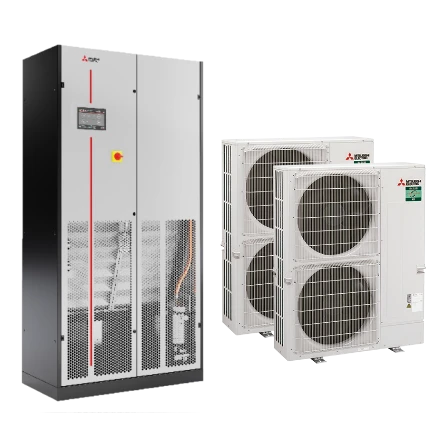

SMO-ZM400K SET

S-MEXT Upflow 2x ZM200 basis set
Airco splitsysteem - single split compleet Set bekijken

BELLYSE GVP 2-250-ZM200 SET

Mr.Slim Bellyse luchtgordijn set 2,5m cassette h=3,0

Aansluitdiameters luchtgordijn: 1/2-7/8" (soldeer)

Los meegeleverd:
- Belllyse MDC Magnetisch deurcontact
- Bellyse buitenvoeler (IP65)
Airco splitsysteem - single split compleet Set bekijken

KSH-ZM200I BEDRAAD SET

Mr.Slim hoge druk kanaal-unit power inverter Set (R32)
Koelvermogen: 19,0 kW
Verwarmingsvermogen: 22,0 kW
Incl. PAR-41MAA-E bediening
Excl. aanzuigfilter en condenspomp

Optioneel uit te breiden met o.a.:
- Filterframe 200-250
- Condenspomp PAC-KE06DM-F1
- Filter box PAC-KE250TB-F
- Long life filter PAC-KE85LAF (i.c.m. filterbox)

Aansluitdiameter gasleiding buitendeel: 3/4" (flare) of 1" (soldeer)
Benodigde koelleidingdiameter <50m: 3/8 - 7/8"
Benodigde koelleidingdiameter >50m: 3/8 - 1.1/8"

Airco splitsysteem - single split compleet Set bekijken

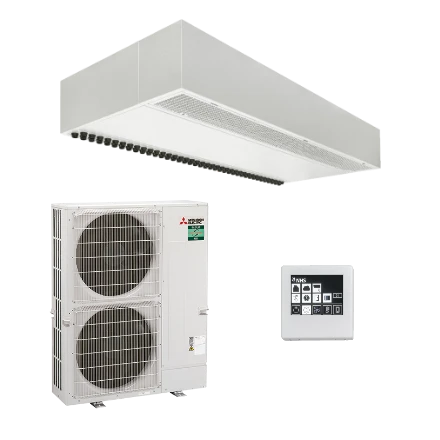

BELLYSE JET 2-250-ZM200 SET

Mr.Slim Bellyse luchtgordijn set 2,5m vrijhangend h=3,0

Aansluitdiameters luchtgordijn: 1/2-7/8" (soldeer)

Los meegeleverd:
- Belllyse Touchscreen bediening
- Belllyse MDC Magnetisch deurcontact
- Bellyse buitenvoeler (IP65)
Airco splitsysteem - single split compleet Set bekijken

WTH-ZM200I BEDRAAD SET

Triple Master-Slave combinatie met wand-units
i.c.m. 19,0 kW power inverter warmtepomp (R32)
Airco splitsysteem - multi split compleet Set bekijken

WDH-ZM200I BEDRAAD SET

Duo Master-Slave combinatie met wand-units
i.c.m. 19,0 kW power inverter warmtepomp (R32)
Airco splitsysteem - multi split compleet Set bekijken

WQH-ZM200I BEDRAAD SET

Quatro Master-Slave combinatie met wand-units
i.c.m. 19,0 kW power inverter warmtepomp (R32)
Airco splitsysteem - multi split compleet Set bekijken

CTH-ZM200I BEDRAAD SET

Airco splitsysteem - multi split compleet Set bekijken

KTH-ZM200I (EXCL. POMP) SET

Airco splitsysteem - multi split compleet Set bekijken

CQH-ZM200I BEDRAAD SET

Airco splitsysteem - multi split compleet Set bekijken

PDH-ZM200I BEDRAAD SET

Airco splitsysteem - multi split compleet Set bekijken

CDH-ZM200I BEDRAAD SET

Airco splitsysteem - multi split compleet Set bekijken

KDH-ZM200I (INCL. POMP) SET

Airco splitsysteem - multi split compleet Set bekijken

KTH-ZM200I (INCL. POMP) SET

Airco splitsysteem - multi split compleet Set bekijken

KDH-ZM200I (EXCL. POMP) SET

Airco splitsysteem - multi split compleet Set bekijken

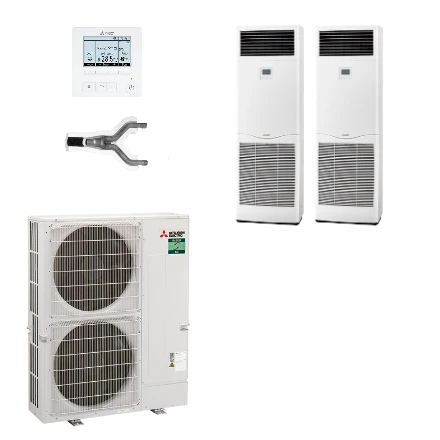

VDH-ZM200-WB
