PUZ-ZM125 YKA
PUZ-ZM125 YKA
Mr. Slim Power Inverter Warmtepomp (R32)
Koelvermogen: 12,5 kW
Verwarmingsvermogen: 14,0 kW
Nominale koudemiddelvulling: 4,0 kg (YKA2 3,6kg)
Voorgevuld tot: 30m (YKA2 40m)
Extra vulling: 40g/m
Koelvermogen: 12,5 kW
Verwarmingsvermogen: 14,0 kW
Nominale koudemiddelvulling: 4,0 kg (YKA2 3,6kg)
Voorgevuld tot: 30m (YKA2 40m)
Extra vulling: 40g/m
Dit product is vervangen door:
PUZ-ZM125 YDA
Product bekijkenVermogen & prestaties
Elektrische gegevens
Technische gegevens
Geluidsprestaties
Afmetingen & aansluitingen
Uitvoering & werking
- Brochure
Coaten en spuiten
Regeltechniek en externe koppelingen
Standaard voorzieningen
Ook verkrijgbaar in set
PSH-ZM125I BEDRAAD SET
LBK-ZM125I 0-10V (R32) SET

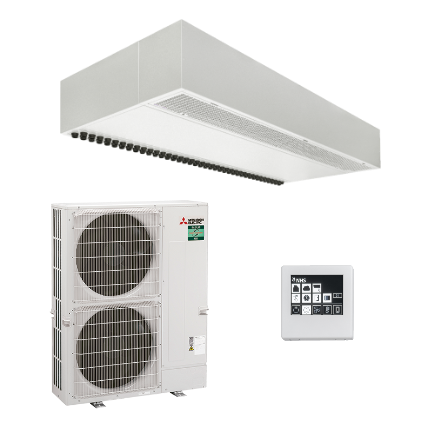

Mr.Slim power inverter warmtepomp -12,5/+14,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus
Nom. capaciteit koelen: 12,5 kW
Nom. capaciteit verwarmen (+7°C): 14,0 kW
Nom. capaciteit verwarmen (-10°C): 8,4 kW
Luchthoeveelheid bij 1 unit (min/nom): 1.290 / 2.520 m³/h
Luchthoeveelheid bij 1 unit (max): 5.040 m³/h
Luchthoeveelheid bij 2-5 units (max): 11.008 m³/h
Luchthoeveelheid bij 6 units (max): 13.306 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C
Inhoud dx-blok:
- minimaal: 1,25 liter
- bij 30m leidingwerk: 3,75 liter
- bij 20m leidingwerk: 4,65 liter
- bij 10m leidingwerk: 5,55 liter
Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa
Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus
Nom. capaciteit koelen: 12,5 kW
Nom. capaciteit verwarmen (+7°C): 14,0 kW
Nom. capaciteit verwarmen (-10°C): 8,4 kW
Luchthoeveelheid bij 1 unit (min/nom): 1.290 / 2.520 m³/h
Luchthoeveelheid bij 1 unit (max): 5.040 m³/h
Luchthoeveelheid bij 2-5 units (max): 11.008 m³/h
Luchthoeveelheid bij 6 units (max): 13.306 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C
Inhoud dx-blok:
- minimaal: 1,25 liter
- bij 30m leidingwerk: 3,75 liter
- bij 20m leidingwerk: 4,65 liter
- bij 10m leidingwerk: 5,55 liter
Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa
Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.
