Name: Mr.Slim R32 Power Inverter buitenunit 12,5 kW (YDA)
SKU: PUZ-ZM125 YDA

PUZ-ZM125 YDA

Mr.Slim YDA-series power inverter enkel fans warmtepomp (R32)
Koelvermogen: 12,5 kW
Verwarmingsvermogen: 14,0 kW

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren

Koelcapaciteit

5.10 - 14.00 kW

SEER (koeling)

7.4

Verwarmingscapaciteit

3.20 - 16.00 kW

Verwarmingscapaciteit bij -10 graden

8.5 kW

Elektrische gegevens

Voeding, fase & frequentie

400V / 3~N+a / 50 Hz

Maximaal opgenomen vermogen

6.5 kW

Maximale stroomsterkte (MCA)

9 A

Afzekering apparaat

16 A

Technische gegevens

PED categorie in overeenstemming met 2014/68/EU

Type koudemiddel (GWP)

R32 (675)

Koudemiddelinhoud

3.6 kg

Max. leidinglengte

100 m

Max. hoogteverschil

30 m

Bedrijfstemperatuur koelen (Dry Bulb)

-20.00 - 46.00 °C

Bedrijfstemperatuur verwarmen (Wet Bulb)

-20.00 - 21.00 °C

Geluidsprestaties

Geluidsdrukniveau koelen

41.00 - 47.00 dB(A)

Geluidsdrukniveau verwarmen

50 dB(A)

Geluidsvermogenniveau

66 dB(A)

Afmetingen & aansluitingen

Koelleiding diameters

3/8" - 5/8"

Afmetingen (HxBxD)

870 × 1100 × 460 mm

Gewicht

116 kg

Uitvoering & werking

Werkingsprincipe

Koelen en verwarmen

Inverter gestuurd

Overige gegevens

ηs, c (seizoensgebonden energie-efficiëntie voor ruimtekoeling)

294.1 %

SCOP bij gemiddelde omstandigheden

4.7

ηs, h (bij gemiddelde omstandigheden)

186.2 %

Documentatie van PUZ-ZM125 YDA

Selectie downloaden

Brochure

Installatie en montagematerialen

1× PAC-SL12 SG-E

Air Outlet Guide tbv PUZ-ZM100-140YDA

Niet op voorraad

1× PAC-SL13 AG-E

Air Protection Guide tbv PUZ-ZM100-140YDA

Niet op voorraad

1× PAC-SL14 DS-E

Drain socket tbv PUZ-ZM100-140YDA

Niet op voorraad

1× PAC-SL15 DP-E

Centralized drain pan tbv PUZ-ZM100-140YDA

Niet op voorraad

Regeltechniek en externe koppelingen

1× PAC-SL16 MA-E

M-net communicatie interface tbv PUZ-ZM100-140YDA

Op voorraad

Coaten en spuiten

1× COPUZZM100

Progreen coating ten behoeve van PUZ-ZM100

Levertijd minimaal twee weken na bestelling

Opstelbalken, frames en muursteunen

1× BF9530

Big Foot Fix-it Foot Mini 2x1000 mm

Op voorraad

1× ASFF1

StrutFoot Frame tbv City Multi S

Leverbaar over drie weken

Standaard voorzieningen

Auto-changeover

Auto-herstart

Hergebruiken van leidingen met Cleaning free

Hoogefficiënte DC-scroll-compressor

Inverter control

Koelen bij lage temperaturen

Power-inverter-warmtepomp

Pump down schakelaar

Verwarmen bij lage temperaturen

Werking tot -15°C

Werking tot -20°C

Ben jij een professional? Ontdek de voordelen van een account

Vraag een account aan. Heb je al een account? Log hier in

Ontdekken

Ook verkrijgbaar in set

KSH-ZM125YDA-WB

Mr.Slim kanaalunit 150Pa power inv.12,5kW YDA R32
Set bekijken
SMU-ZM125YDA-KHB

s-MEXT 3D Downflow ZM125YDA-KHB incl. e-heater en bevochtiger
Set bekijken

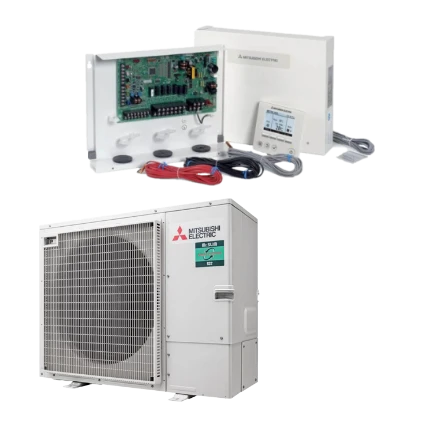

LBK-ZM125YDA

Mr.Slim power inverter warmtepomp -12,5/+14,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 12,5 kW
Nom. capaciteit verwarmen (+7°C): 14,0 kW
Nom. capaciteit verwarmen (-10°C): 8,4 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.290 / 2.520 m³/h
Luchthoeveelheid bij 1 unit (max): 5.040 m³/h
Luchthoeveelheid bij 2-5 units (max): 11.008 m³/h
Luchthoeveelheid bij 6 units (max): 13.306 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 1,25 liter
- bij 30m leidingwerk: 3,75 liter
- bij 20m leidingwerk: 4,65 liter
- bij 10m leidingwerk: 5,55 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
BELLYSE JET 2-150-ZM125YDA

Mr.Slim Bellyse luchtgordijn set 1,5m vrijhangend h=3,0 YDA
Set bekijken

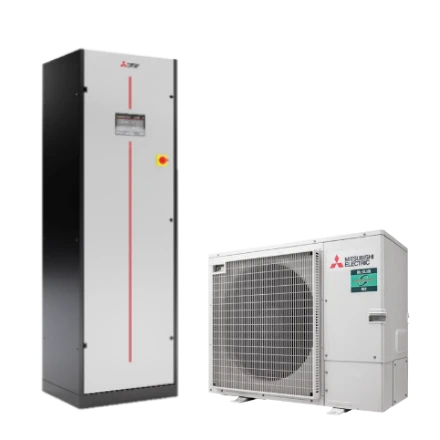

SMU-ZM125YDA-K

S-MEXT 3D Downflow ZM125YDA-K
Set bekijken
CSH-ZM125YDA-WB

Mr.Slim 4z cassette 95x95 power inv.12,5kW YDA R32 incl.par
Set bekijken
VSH-ZM125YDA-WB

Mr.Slim staande vloerunit power inv.12,5kW YDA R32 incl.par
Set bekijken
KSH-ZM125YDA-WB-P

Mr.Slim kanaalunit 150Pa power inv.12,5kW YDA R32 incl.pomp
Set bekijken

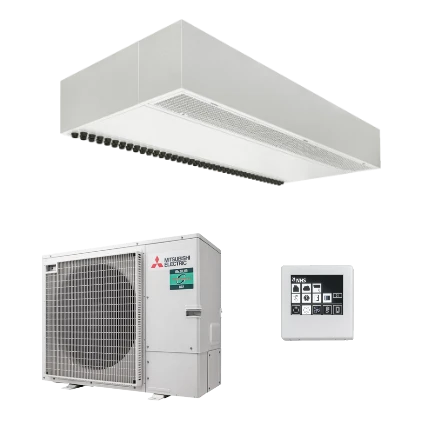

BELLYSE GVP 2-150-ZM125YDA

Mr.Slim Bellyse luchtgordijn set 1,5m cassette h=3,0 YDA
Set bekijken
PSH-ZM125YDA-WB

Mr.Slim plafond onderbouw power inv.12,5kW YDA R32 incl.par
Set bekijken
SMO-ZM125YDA-KHB

s-MEXT 3D Upflow ZM125YDA-KHB incl. e-heater en bevochtiger
Set bekijken
CSH-ZM125YDA

Mr.Slim 4z cassette 95x95 power inv.12,5kW YDA R32
Set bekijken

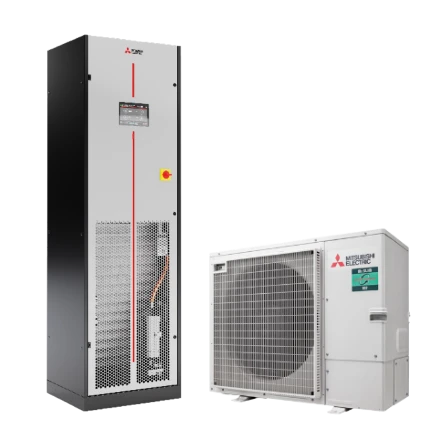

SMO-ZM125YDA-K

s-MEXT 3D Upflow ZM100YDA-KHB incl. e-heater en bevochtiger
Set bekijken
PSH-ZM125YDA

Mr.Slim plafond onderbouw power inv.12,5kW YDA R32
Set bekijken
KDH-ZM125YDA-WB-P

Duo-split kanaal incl. pomp power inv. 12,5 kW (YDA)
Set bekijken
KDH-ZM125YDA-WB

Duo-split kanaal excl. pomp power inv. 12,5 kW (YDA)
Set bekijken
WDH-ZM125YDA-WB

Duo-split wandunit power inv. 12,5 kW (YDA)
Set bekijken
PDH-ZM125YDA-WB

Duo-split plafond onderbouw power inv. 12,5 kW (YDA)
Set bekijken
CDH-ZM125YDA-WB

Duo-split 4z cassette 95x95 power inv. 12,5 kW (YDA)
Set bekijken
CSDH-ZM125YDA-WB

Duo-split 4z cassette 60x60 power inv. 12,5 kW (YDA)
Set bekijken
CSTH-ZM125YDA-WB

Triple-split 4z cassette 60x60 power inv. 12,5 kW (YDA)
Set bekijken
CSQH-ZM125YDA-WB

Quatro-split 4z cassette 60x60 power inv. 12,5 kW (YDA)
Set bekijken
