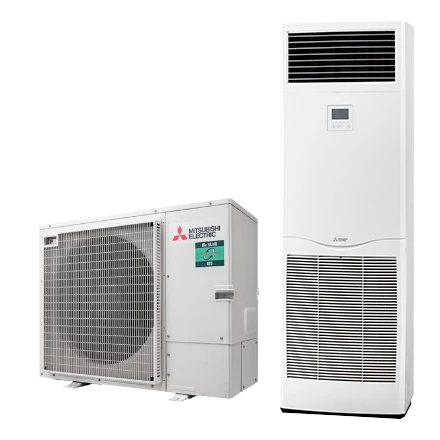

VSH-ZM125YDA-WB
Mr.Slim staande vloerunit power inv.12,5kW YDA R32 incl.par
Deze set bestaat uit de volgende producten:
PSA-M125 KA
Product bekijken

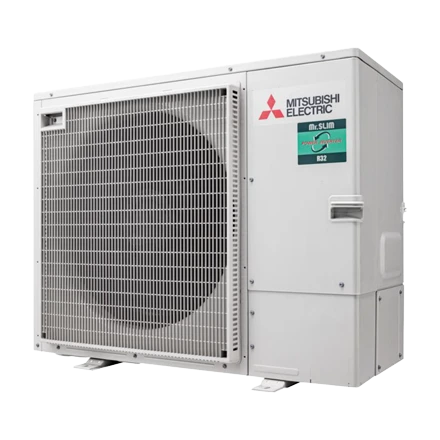

PUZ-ZM125 YDA
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit
5.10 - 14.00 kW
EER / SEER (koeling)
3 / 5.2
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
845 kWh
Verwarmingscapaciteit
3.20 - 16.00 kW
Verwarmingscapaciteit bij -10 graden
8.5 kW
COP / SCOP (verwarmen)
2.9 / 3.9
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
4.17 / 4.83 kW
Maximaal opgenomen vermogen
6 kW
Maximale stroomsterkte (MCA)
9.7 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
3.6 kg
Voorgevuld tot x meter leidinglengte
40 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
1500.00 - 1800.00 m³/h
Luchtdebiet verwarmen
1500.00 - 1800.00 m³/h
Luchtdebiet buitendeel
5040 m3/h
Luchtdebiet buitendeel koelen
5040 m3/h
Luchtdebiet buitendeel verwarmen
4620 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-20.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
45.00 - 51.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
45.00 - 51.00 dB(A)
Geluidsvermogenniveau binnenunit
60.00 - 66.00 dB(A)
Geluidsdrukniveau buitenunit koelen
47 dB(A)
Geluidsdrukniveau buitenunit verwarmen
50 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
41 dB(A)
Geluidsvermogenniveau buitenunit
66 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
1900 x 600 x 360 mm
Gewicht binnenunit
46 kg
Uitwendige buisdiameter condensafvoer
20 mm
Afmetingen buiten-unit (HxBxD)
870 × 1100 × 460 mm
Gewicht buitenunit
116 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Vloer
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Overige gegevens
ηs, c (seizoensgebonden energie-efficiëntie voor ruimtekoeling)
211.9 %
ηs, h (bij gemiddelde omstandigheden)
154.2 %
Documentatie van VSH-ZM125YDA-WB
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PSA-M125 KA
Installatie en montagematerialen

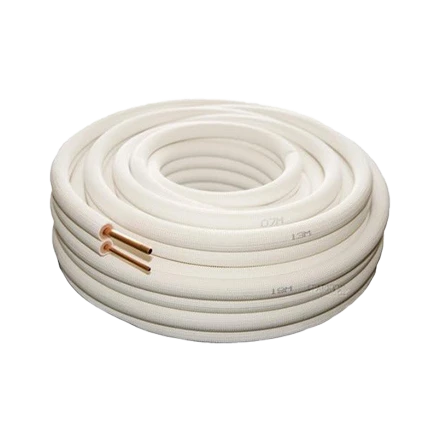

1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
1× AL304330
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (30m)
2× AL5052
RVS Flare adapter 3/8 (35)

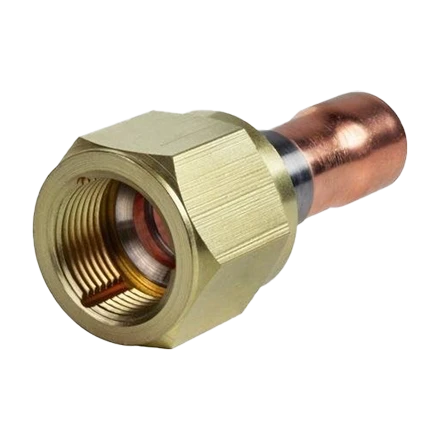

2× AL5054
RVS Flare adapter 5/8 (24)

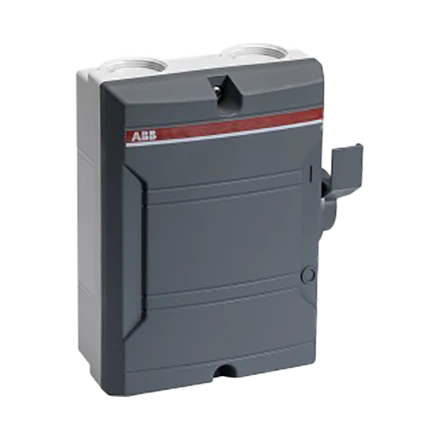

1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
2× AL5508
Wartel M25

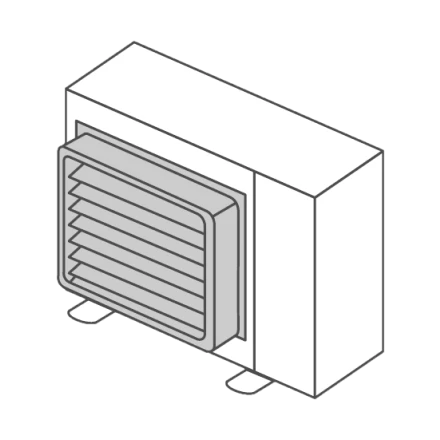

1× PAC-SL12 SG-E
Air Outlet Guide tbv PUZ-ZM100-140YDA

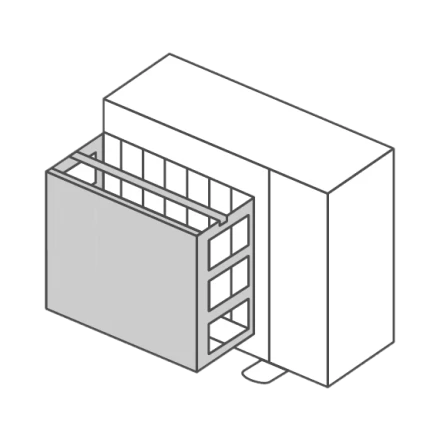

1× PAC-SL13 AG-E
Air Protection Guide tbv PUZ-ZM100-140YDA

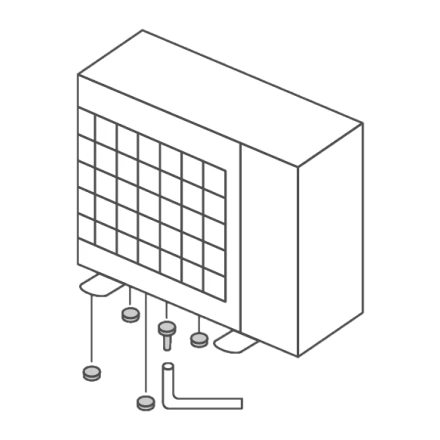

1× PAC-SL14 DS-E
Drain socket tbv PUZ-ZM100-140YDA

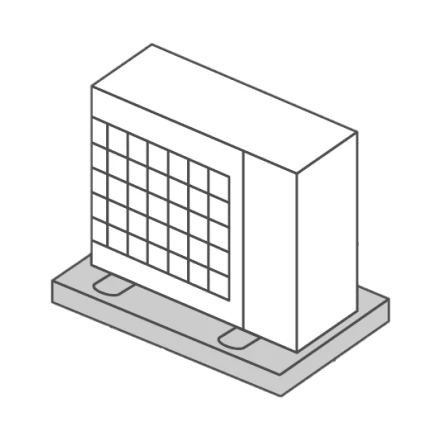

1× PAC-SL15 DP-E
Centralized drain pan tbv PUZ-ZM100-140YDA
Regeltechniek en externe koppelingen

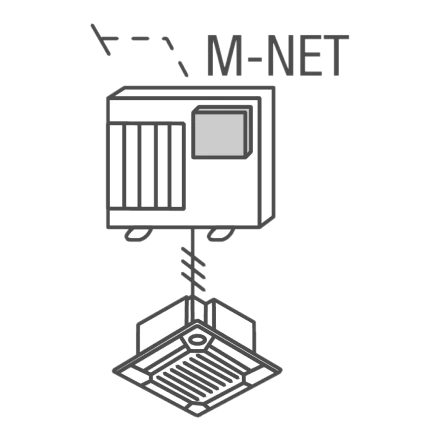

1× PAC-SL16 MA-E
M-net communicatie interface tbv PUZ-ZM100-140YDA
1× PAC-SE41 TSE
Remote-sensor
1× PAC-SE55 RA-E
Timer adapter ON-OFF

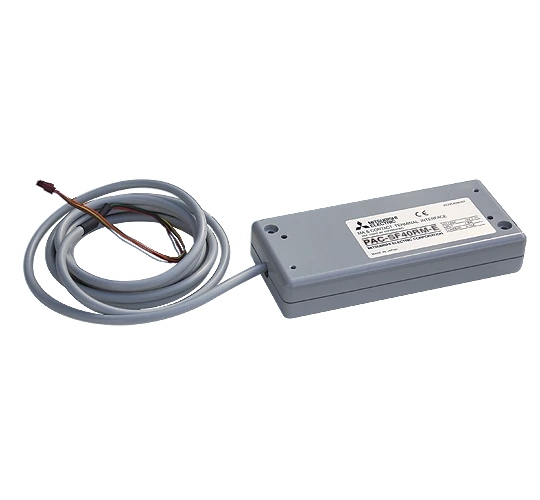

1× PAC-SF40 RME
Adapter storing/in bedrijf
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
1× ME-AC-KNX-1V2
EIB Controller Interface
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Coaten en spuiten
1× COPUZZM100
Progreen coating ten behoeve van PUZ-ZM100
Opstelbalken, frames en muursteunen
1× BF9530

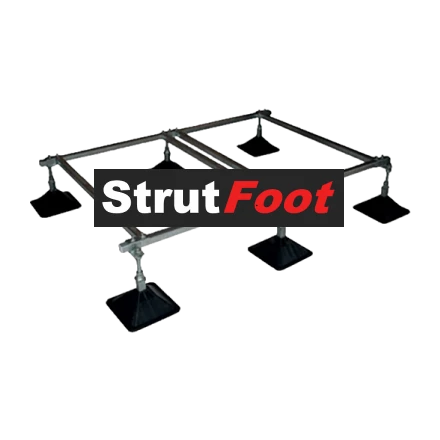

1× ASFF1
Bedieningen
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
