Techniek toegelicht
Luchtbehandelingskast

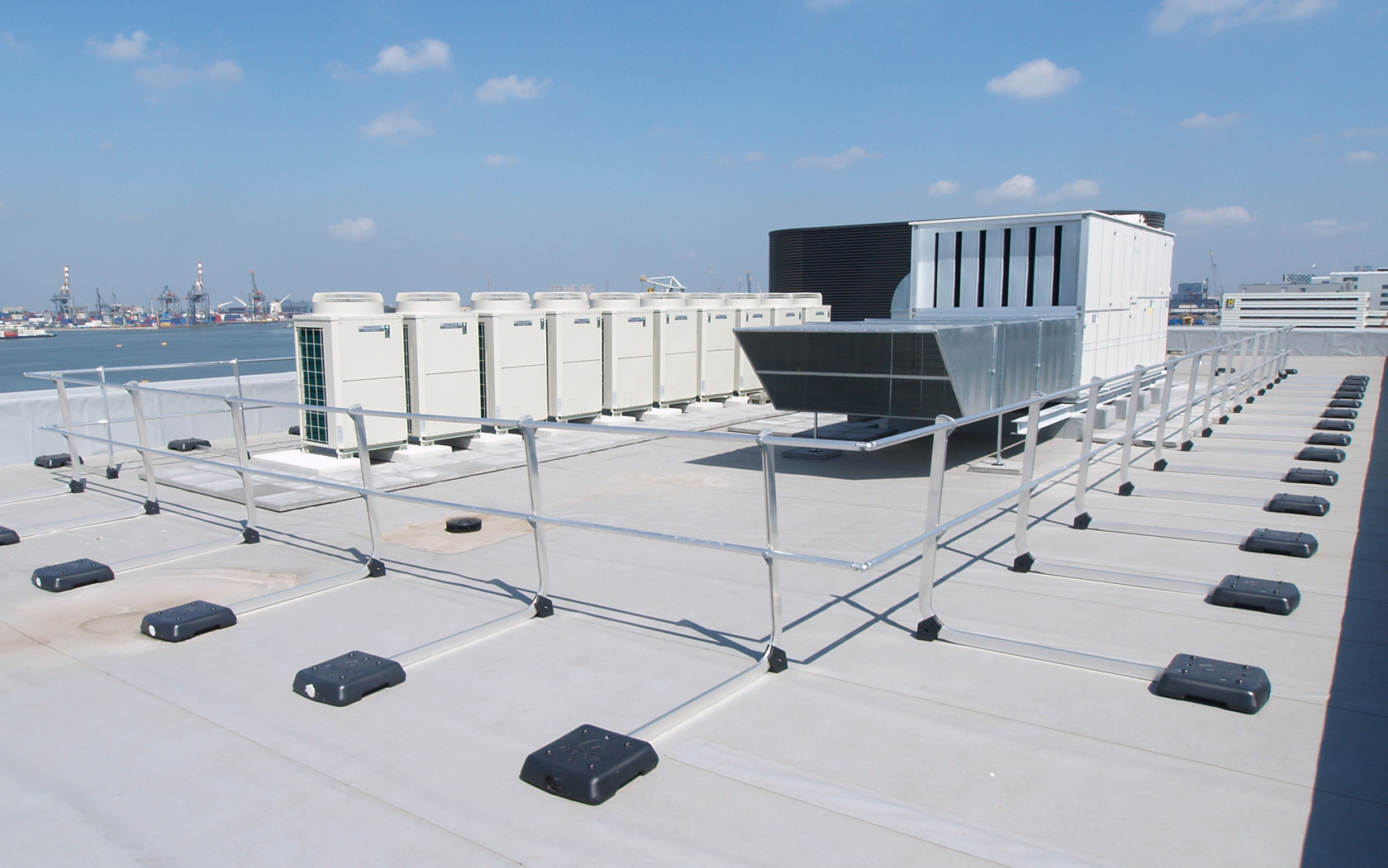

De mogelijkheden van DX in combinatie met een luchtbehandelingskast
Mitsubishi Electric maakt het mogelijk om een DX-warmtepomp op een luchtbehandelingskast aan te sluiten. Het toepassen van DX-koeling en verwarming in een luchtbehandelingskast is een eenvoudige en financieel interessante oplossing.
Hoe werkt het?
Mitsubishi Electric levert een buiten-unit en een interface/LEV-kit en/of bediening, die direct aangesloten kunnen worden op een door derden geleverd DX-verdamperblok in de luchtbehandelingskast (LBK). Het installatiewerk beperkt zicht tot het monteren van het leidingwerk (eventueel expansieventiel) en regeltechnisch aansluiten van de componenten.
Door de buiten-unit en de regeling aan het DX-verdamperblok te koppelen ontstaat er een uiterst efficiënt systeem dat naar wens zelfs geheel energie-, en CO2-neutraal kan worden toegepast.
Mitsubishi Electric maakt onderscheid tussen een tweetal oplossingen voor de LBKtoepassing, namelijk de Mr. Slim en City Multi VRF-serie. Hieronder zie je de twee oplossingen met hun verschillende mogelijkheden.

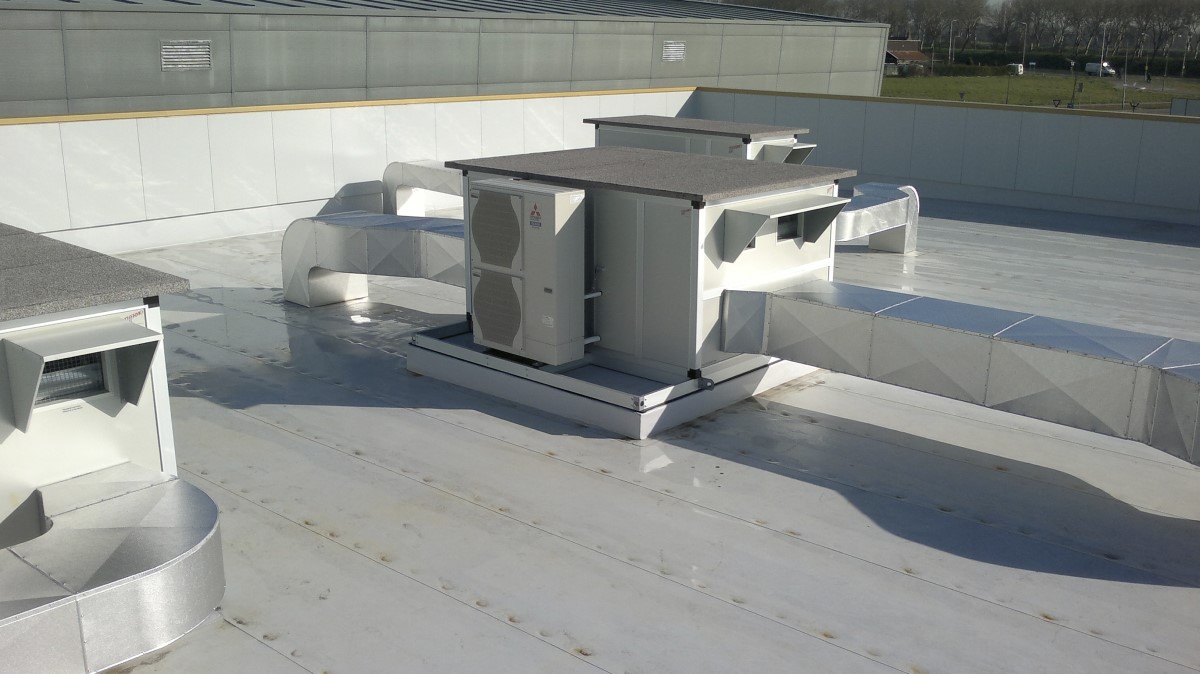

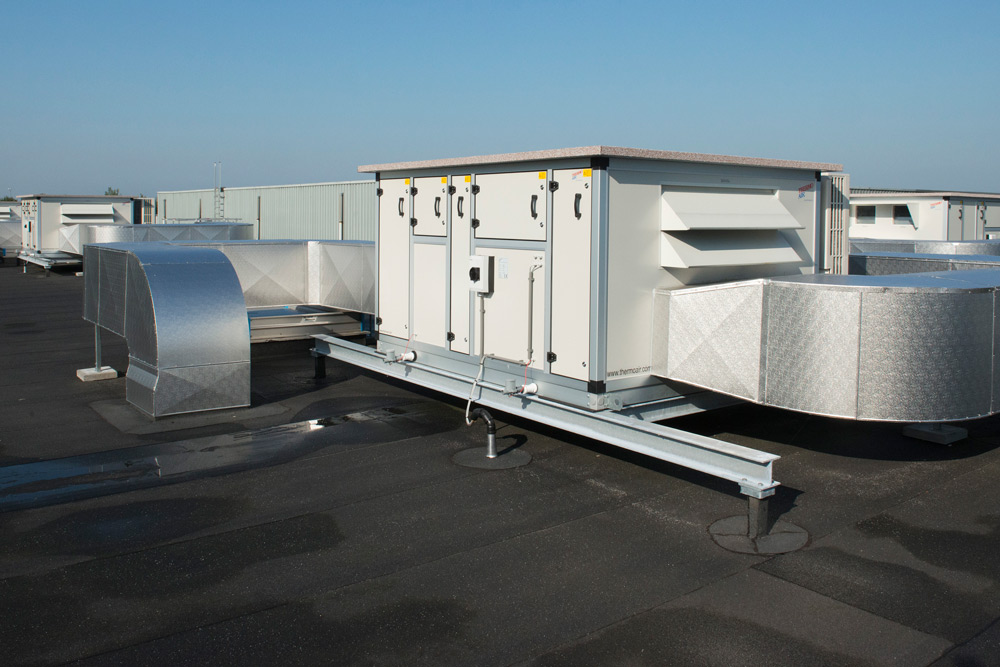

Mr. Slim LBK-Oplossing
Capaciteitsrange: vanaf nominaal 3,5 kW tot en met 25 kW

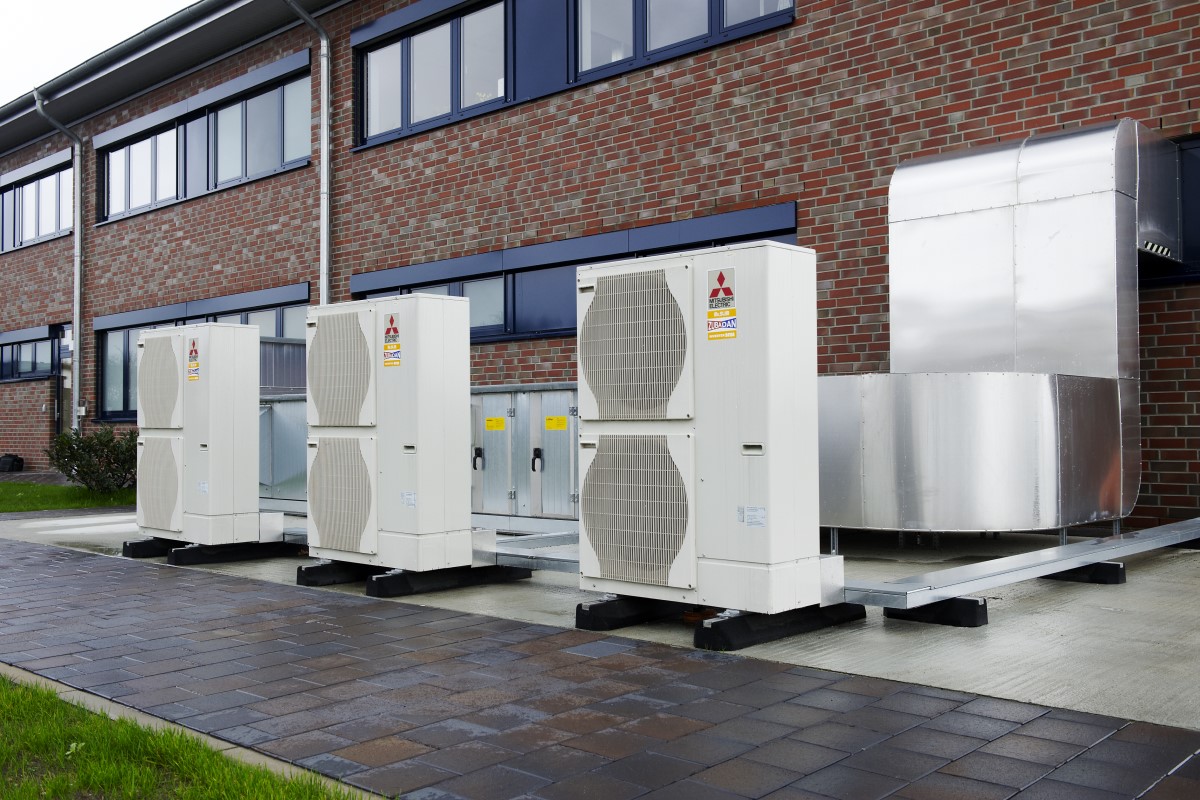

Cascadesturing
Tot 6 Mr. Slim buiten-units kunnen in cascade via MODBus intelligent aangestuurd worden. De regeling is in staat om, ruim voordat een systeem een ontdooicyclus start, een signaal af te geven waarmee met een externe regeling een andere buiten-unit kan worden opgestart. Op basis van het pre-ontdooisignaal kan er dus op de ontdooicyclus worden geanticipeerd, waardoor een continue temperatuur kan worden gegarandeerd. Door de uitgekiende rotatie- cascadebesturing kan tevens worden gegarandeerd dat alle buiten-units dezelfde werkingstijd behalen.
Voorbeeld externe aansturing
Het regelen van de capaciteit van de buiten-unit gebeurt door middel van een externe aansturing vanuit een door derden te leveren regelsysteem (bijvoorbeeld 0-10V contact vanuit de inblaasregeling van de luchtbehandelingskast). De externe aansturing kan plaatsvinden door middel van 0-10V, 1-5V, 4-20mA of 0-10 kΩ. Het is hierdoor mogelijk om de luchtbehandelingskast op een gewenste inblaastemperatuur te laten regelen. De modus (koelen of verwarmen) dient via de externe regeling bepaald te worden.
Lokale regeling met weektimer (ruimte/retourregeling)
Wandbediening die dient voor het instellen van de gewenste ruimte-/retourtemperatuur en voor servicedoeleinden (uitlezen temperaturen, storingscode etc.). Voorzien van weektimer met 8 instelpunten per dag.
Warmteterugwinning
Buiten het energetische voordeel zal een LBK, die is voorzien van warmteterugwinning, de werking optimaliseren. Het advies is om een modulerende warmteterugwinning te selecteren zoals een warmtewiel of twincoil. Doordat hierbij de terug te winnen capaciteit geregeld kan worden, zal deze samen met de regeling van Mitsubishi Electric zorgen voor een optimale inblaastemperatuur.

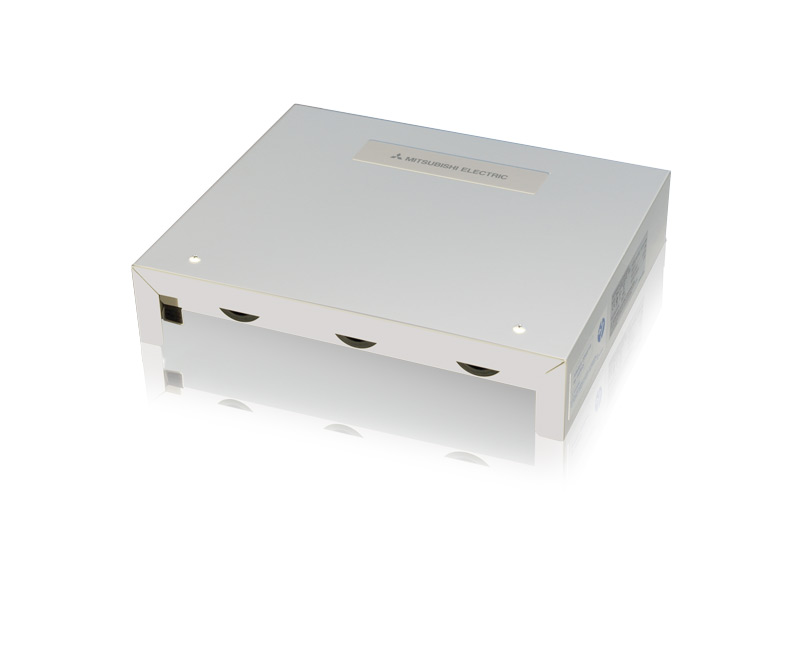

PAC-(S)IF013 B-E
Functies
• Capaciteitsregeling in 11 stappen van 30% tot 100% via externe inputs zoals 0-10 VDC / 4-20 mA / 1-5 VDC /
• 0-10 kOhm/potentiaalvrije contacten
• Directe aansturing op basis van ruimte- of retourtemperatuur m.b.v. lokale afstandsbediening
• Mode selectie (koelen/verwarmen) via potentiaalvrij contact
• Compressor geforceerd stoppen via potentiaalvrij contact
• Standaard geïntegreerde ModBus-interface
• SD-kaartlezer voor registratie van installatiegegevens
• 1 unit aanzuigtemperatuur > 0°C. Bij 2 units is de aanzuigtemperatuur > 5°C
Potentiaalvrije contacten
• Bedrijfsstatus (Aan/Uit)
• Alarmmelding
• Werking compressor
• Werkingsmodus koelen
• Werkingsmodus verwarmen

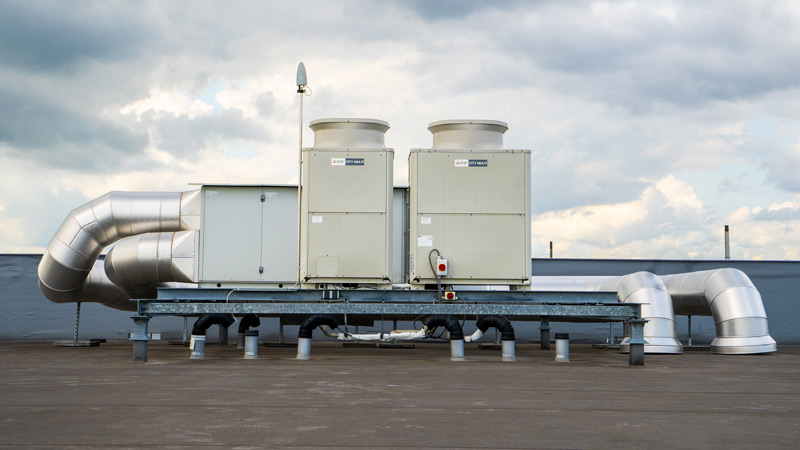

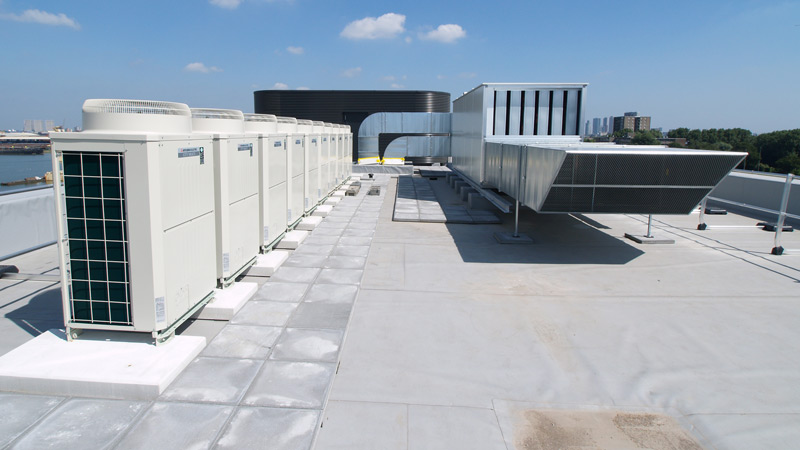

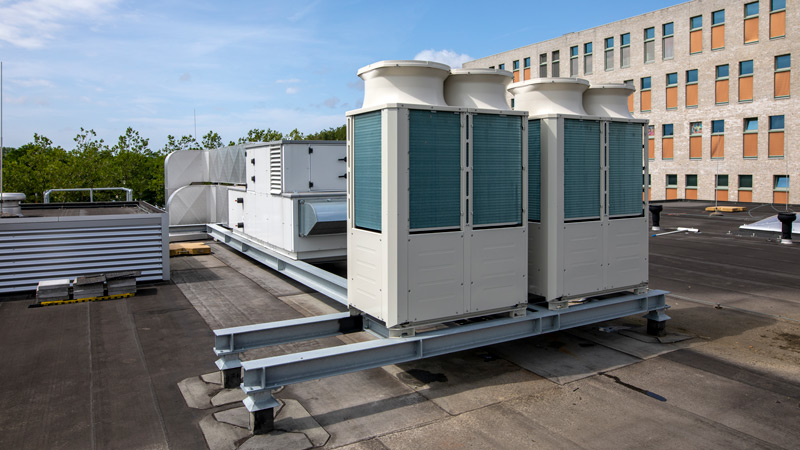

City Multi VRF in combinatie met LBK
City Multi-systemen met een capaciteit tussen de 22 kW en 150 kW kunnen worden gecombineerd met een luchtbehandelingskast (LBK). Hierdoor worden de voordelen qua efficiency en regelgemak van het City Multi-systeem gecombineerd met de voordelen van het centrale ventilatiesysteem, zodat er volledig grip kan worden gekregen op het binnenklimaat.
In de benodigde communicatie tussen de luchtbehandelingskast en de City Multi buiten-unit wordt voorzien door middel van de regeling PAC-AH. Deze regeling maakt het mogelijk om op drie verschillende manieren te sturen op temperatuur.
Regeling A. Ruimte-/retourtemperatuur
Het regelen van de capaciteit van de buiten-unit op basis van de ruimte-, of retourtemperatuur gebeurt door middel van het instellen van de gewenste temperatuur op de PAR-41 MAA. De modus auto, koelen of verwarmen kan op de bediening worden ingesteld. De inblaastemperatuur wordt niet geregeld of bewaakt, waardoor deze kan fluctueren.
Levering door Alklima: Buiten-unit, PAC-AH (LEV-kit), PAR-41 MAA (bediening)
Levering derden: DX-blok
Regeling B. Inblaastemperatuur d.m.v. bediening
Het regelen van de capaciteit van de buiten-unit op basis van de inblaastemperatuur gebeurt door middel van het instellen van de gewenste temperatuur op de PAR-40 MAA. De modus auto, koelen of verwarmen kan op de bediening worden ingesteld. De inblaastemperatuur dient handmatig ingesteld te worden.
Levering door Alklima: Buiten-unit, PAC-AH (LEV-kit), PAR-40 MAA (bediening)
Levering derden: DX-blok
Regeling C. Inblaastemperatuur d.m.v. setpointverstelling
Het regelen van de capaciteit van de buiten-unit op basis van een extern 0-10V signaal voor de setpointverstelling van de inblaastemperatuur. De Toegepaste PAR-41 MAA bediening geeft enkel het setpoint aan. De modus koelen of verwarmen kan met de interface MAC-333 door middel van een extern contact aangestuurd worden of door middel van de PAR-40 MAA bediening. De inblaastemperatuur wordt lineair bepaald aan de hand van de voltage tussen de 0 en 10V.
Levering door Alklima: Buiten-unit, PAC-AH (LEV-kit), PAR-41 MAA (bediening), MAC-334 IF-E (interface t.b.v. modus, optioneel)
Levering derden: DX-blok, Externe regeling t.b.v. setpoint-verstelling en modus bepaling
