PUHZ-SHW140 YHA
PUHZ-SHW140 YHA
Dit buitendeel behoort tot de Zubadan inverter-serie. Dit revolutionaire systeem geeft tot -15 °C hetzelfde verwarmingsvermogen als bij +7 °C. Het systeem kan hierdoor zonder enkel voorbehoud toegepast worden als hoofdverwarming en is natuurlijk ook geschikt voor comfortkoeling. Bijkomend voordeel is dat de CO2-uitstoot en het energieverbruik een stuk lager ligt in vergelijking met conventionele verwarmingssystemen.

Vermogen & prestaties

Uitvoering & werking

Technische gegevens

Electrische gegevens

Afmetingen & aansluitingen

Geluidsprestaties

Documentatie van set PUHZ-SHW140 YHA

  • Installatie- en onderhoudsdocument
  • Servicehandleiding
  • Brochure

Documentatie van opties

  • GK-DICE-09-L

Installatie en montagematerialen

Standaard voorzieningen
Auto-herstart

Auto-herstart

Units die over deze functie beschikken starten automatisch weer op als de spanning is hersteld na spanningsuitval.

Flare-aansluiting

Flare-aansluiting

Flare-aansluiting op koelleidingen is mogelijk.

Power receiver triple LEV-control

Power receiver triple LEV-control

De Zubandan-serie is uitgerust met 3 LEV's.

Pump down schakelaar

Pump down schakelaar

Voor het probleemloos en eenvoudig verwijderen van koelmiddel. Druk op de Pump-down-schakelaar voordat u de unit verplaatst of vervangt.

Stille werking

Stille werking

De werking van het systeem kan zodanig worden aange- past dat een stille werking van de buiten-unit prioriteit krijgt boven de prestaties van het airconditioningsysteem.

Werking tot -25°C

Werking tot -25°C

Breed werkingsgebied in verwarmingsbedrijf.

Zubadan inverter warmtepomp

Zubadan inverter warmtepomp

De Zubadan-inverter-warmtepompen zijn voorzien van de unieke Flash Injectie Technologie die bestaat uit een Heat Interchanger Circuit (HIC) en een by-pass.

DC-compressor

DC-compressor

De Mitsubishi Electric DC-compressor kenmerken zich door een lage opstartstroom. Door de inverter uitvoering is er geen sprake meer van een piekstroom bij opstarten.

Gegroefde leidingen

Gegroefde leidingen

In de warmtewisselaars is gebruik- gemaakt van gegroefde leidingen met hoog prestatievermogen, waardoor het totale oppervlak voor warmte-uitwisseling groter wordt.

Geoptimaliseerde Rotary-compressor

Geoptimaliseerde Rotary-compressor

De gelijkstroom Rotery-compressor is voorzien van krachtige Neodymium-magneten in de rotor. Deze sterke magneten verhogen de efficiency van de compressor wat resulteert in een laag energieverbruik.

Inverter control

Inverter control

De Inverter regeling verzorgt de spanning, het voltage en de frequentie van de stuurstroom van de compressor en kan hiermee exact het geleverde koel- verwarmingsvermogen afstemmen op de vraag van het vertrek.

Joint Lap DC-Motor

Joint Lap DC-Motor

Mitsubishi Electric heeft in Japan een unieke motor ontwikkeld waarbij een nieuwe wikkelingmethode (joint-lapping) is toegepast.

Magnetische-flux-vector-sinusaandrijving

Magnetische-flux-vector-sinusaandrijving

Deze aandrijving werkt op basis van een microprocessor die de conventionele golfvorm van de elektrische stroom van de compressormotor omzet in een sinusgolf (180° geleiding).

Verwarmen bij lage temperaturen

Verwarmen bij lage temperaturen

De buiten-units kunnen zelfs nog bij zeer lage buiten- temperaturen energie uit de buitenlucht halen. Door de verschillende technische uitvoeringen van de buiten-units is het werkingsbereik verschillend per serie.

Ben jij een professional? Ontdek de voordelen van een account

Vraag een account aan. Heb je al een account? Log hier in

Ook verkrijgbaar in set

CSH-SHW140I BEDRAAD SET

De Zubadan-inverter-warmtepompen zijn voorzien van de unieke Flash Injectie-technologie die bestaat uit een Heat Interchanger Circuit (HIC) en een by-pass. Hierdoor behouden deze systemen tot -15°C buitentemperatuur het nominale verwarmingsvermogen en blijven ze verwarmingsvermogen leveren tot -25°C.
Airco splitsysteem - single split compleet
Set bekijken

LBK-SHW140I 0-10V SET

Mr.Slim Zubadan inverter warmtepomp -12,5/+14,0 kW (R410A)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus

Nom. capaciteit koelen: 12,5 kW
Nom. capaciteit verwarmen (+7°C): 14,0 kW
Nom. capaciteit verwarmen (-10°C): 14,0 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.290 / 2.520 m³/h
Luchthoeveelheid bij 1 unit (max): 5.040 m³/h
Luchthoeveelheid bij 2-5 units (max): 12.600 m³/h
Luchthoeveelheid bij 6 units (max): 15.120 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 1,25 liter
- bij 30m leidingwerk: 3,75 liter
- bij 20m leidingwerk: 4,65 liter
- bij 10m leidingwerk: 5,55 liter

Algemene gegevens:
Koudemiddel: R410A
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.
Airco splitsysteem - single split compleet
Set bekijken

ZC-140Y SET

De meldcode van deze set voor de ISDE subsidie is KA01733.
Kijk op de site van het RVO.nl voor de actuele voorwaarden om in aanmerking te komen voor deze subsidie.
Warmtepomp (lucht/water) split uitvoering
Set bekijken

CDH-SHW140I BEDRAAD SET

Airco splitsysteem - multi split compleet
Set bekijken

KSH-SHW140I BEDRAAD (P) SET

Airco splitsysteem - single split compleet
Set bekijken

ZHR-140Y SET

Warmtepomp (lucht/water) split uitvoering
Set bekijken

KSH-SHW140I BEDRAAD SET

Airco splitsysteem - single split compleet
Set bekijken

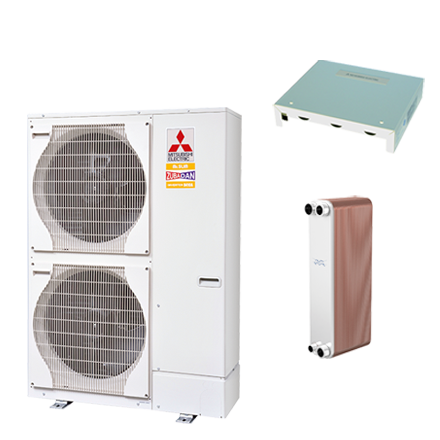

ZO-140Y SET

De meldcode van deze set voor de ISDE subsidie is KA06866.
Kijk op de site van het RVO.nl voor de actuele voorwaarden om in aanmerking te komen voor deze subsidie.
Warmtepomp (lucht/water) split uitvoering
Set bekijken

ZHR-140Y-D SET

De meldcode van deze set voor de ISDE subsidie is KA01743.
Kijk op de site van het RVO.nl voor de actuele voorwaarden om in aanmerking te komen voor deze subsidie.
Warmtepomp (lucht/water) split uitvoering
Set bekijken

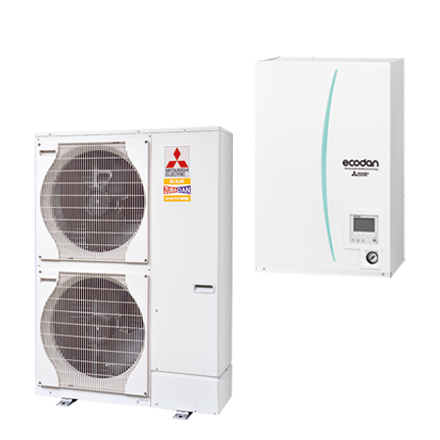

ZH-140Y-D SET

De Zubadan inverter lucht-water warmtepomp set heeft een nominaal vermogen van 14 kW en kan alleen verwarmen.

  • De set heeft een energie-efficiëntieklasse tot A++
  • Kan een maximale watertemperatuur van 60°C aanleveren
  • De set heeft een toepassingsgebied bij verwarmen tot -28°C
  • Behoud zijn volledig verwarmingsvermogen tot -15ºC buitentemperatuur
  • Uitermate geschikt voor renovatieprojecten, grote nieuwbouwprojecten en cascadesystemen

De meldcode van deze set voor de ISDE subsidie is KA01753.
Kijk op de site van het RVO.nl voor de actuele voorwaarden om in aanmerking te komen voor deze subsidie.

Warmtepomp (lucht/water) split uitvoering
Set bekijken

ZC-140Y-300 SET

De meldcode van deze set voor de ISDE subsidie is KA01103.
Kijk op de site van het RVO.nl voor de actuele voorwaarden om in aanmerking te komen voor deze subsidie.
Warmtepomp (lucht/water) split uitvoering
Set bekijken

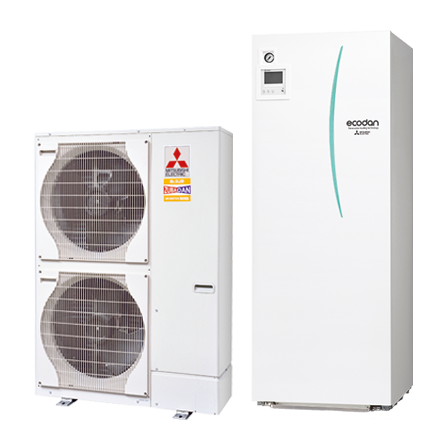

ZCR-140Y-300D SET

Warmtepomp (lucht/water) split uitvoering
Set bekijken

ZC-140Y-200-D SET

De meldcode van deze set voor de ISDE subsidie is KA01733.
Kijk op de site van het RVO.nl voor de actuele voorwaarden om in aanmerking te komen voor deze subsidie.
Warmtepomp (lucht/water) split uitvoering
Set bekijken
