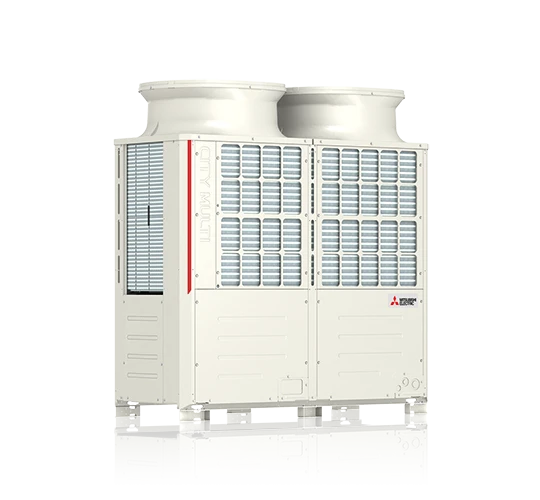

PUHY-P500 YNW-A2
  • Afbeelding-PUHY-P500-YNW-A2
  • Afbeelding-PUHY-P500-YNW-A2
City Multi Y buitenunit (R410A)
Koelvermogen: 56,0 kW
Verwarmingsvermogen: 63,0 kW
Verwarmingsvermogen bij -10°C: 46,0 kW

Let op: YNW-A2 is niet te combineren met een YNW-A1 als gecombineerde buiten-unit.

Voor maximale leidinglengtes raadpleeg de "Ontwerpgegevens leidinglengtes" welke te downloaden is onder documentatie.

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren
Koelcapaciteit totaal
16.80 - 56.00 kW
EER / SEER (koeling)
2.66 / 6.32
Verwarmingscapaciteit totaal
18.90 - 63.00 kW
Verwarmingscapaciteit bij -10 graden
46 kW
COP / SCOP (verwarmen)
3.77 / 4.04

Elektrische gegevens

Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
21.05 / 17.89 kW
Maximaal opgenomen vermogen
27.2 kW
Maximale stroomsterkte (MCA)
43.7 A
Afzekering apparaat
50 A

Technische gegevens

PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R410a (2088)
Koudemiddelinhoud
10.8 kg
Max. hoogteverschil
15 m
Luchtdebiet buitendeel
21900 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-5.00 - 52.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 15.50 °C
Aantal koelcircuits (compressoren)
1
Min. leidinglengte per circuit
0 m
Max. leidinglengte per circuit
40 m
Max. leidinglengte totaal
1000 m

Geluidsprestaties

Geluidsdrukniveau koelen
63.5 dB(A)
Geluidsdrukniveau verwarmen
66.5 dB(A)
Geluidsvermogenniveau
82.00 - 85.00 dB(A)

Afmetingen & aansluitingen

Uitwendige buisdiameter (vloeistof/zuig)
15.88 - 28.58 mm
Koelleiding diameters
5/8" - 1.1/8"
Afmetingen (HxBxD)
1858 × 1750 × 740 mm
Gewicht
334 kg

Uitvoering & werking

Compatible met Amazon Alexa
Nee
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Nee
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Inverter gestuurd
Ja
Type expansie
Binnen
Geschikt voor aantal binnenunits
50
VRF-uitvoering (2-pijps)
Ja
VRF-uitvoering (3-pijps)
Nee

Documentatie van PUHY-P500 YNW-A2

Selectie downloaden

Documentatie van opties

Selectie downloaden

Opstelbalken, frames en muursteunen

ASFF3 1× ASFF3
StrutFoot Frame tbv City Multi XL
Op voorraad

Plenums, filters, kanaalwerk, slangen en roosters

PAC-FG03 B-E 1× PAC-FG03 B-E
Fin guard achterzijde voor XL module YNW-A (set van 2 st.)
Niet op voorraad
PAC-FG02 S-E 1× PAC-FG02 S-E
Fin guard zijkanten voor XL module YNW-A (set van 2 st.)
Niet op voorraad

Regeltechniek en externe koppelingen

PAC-SE55 RA-E 1× PAC-SE55 RA-E
Timer adapter ON-OFF
Op voorraad
PAC-SA88 HA 1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
Op voorraad
