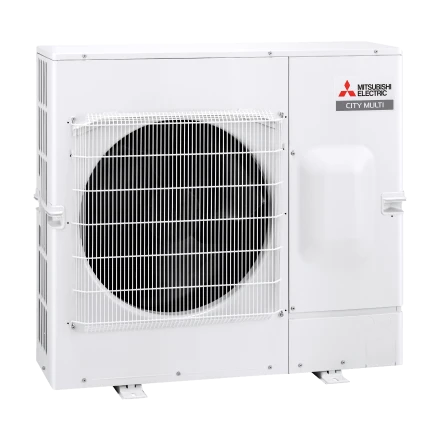

PUMY-SM125 YKM
City Multi R32 mini Y-buitenunit (single fan)
Geschikt voor Multi-split toepassingen, te combineren met:
- Branch box PAC-MMK40BC (4-groeps)
- Branch box PAC-MMK60BC (6 groeps)
- RAC/MR.Slim R32 binnendelen (m.u.z. MFZ,SFZ,PKA,PSA)
Raadpleeg de ontwerphandleiding voor toe te passen type binnendelen en aantallen.
Geschikt voor Multi-split toepassingen, te combineren met:
- Branch box PAC-MMK40BC (4-groeps)
- Branch box PAC-MMK60BC (6 groeps)
- RAC/MR.Slim R32 binnendelen (m.u.z. MFZ,SFZ,PKA,PSA)
Raadpleeg de ontwerphandleiding voor toe te passen type binnendelen en aantallen.
Vermogen & prestaties
Exporteren
Koelcapaciteit totaal
4.20 - 14.00 kW
EER / SEER (koeling)
3.34 / 8.09
Verwarmingscapaciteit totaal
4.80 - 16.00 kW
Verwarmingscapaciteit bij -10 graden
10.9 kW
COP / SCOP (verwarmen)
4.28 / 4.87
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
4.19 / 3.73 kW
Maximaal opgenomen vermogen
9 kW
Maximale stroomsterkte (MCA)
13 A
Afzekering apparaat
16 A
Aansluiting voeding
Buiten/Branch-box
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
3 kg
Luchtdebiet buitendeel
4980 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-5.00 - 52.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 15.00 °C
Aantal koelcircuits (compressoren)
1
Max. leidinglengte totaal
120 m
Externe statische druk
0/30 Pa Pa
Geluidsprestaties
Geluidsdrukniveau koelen
53 dB(A)
Geluidsdrukniveau verwarmen
56 dB(A)
Geluidsvermogenniveau
73.00 - 76.00 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 5/8"
Afmetingen (HxBxD)
981 × 1050 × 330 mm
Gewicht
3 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Inverter gestuurd
Ja
VRF-uitvoering (2-pijps)
Ja
VRF-uitvoering (3-pijps)
Nee
Overige gegevens
ηs, c (seizoensgebonden energie-efficiëntie voor ruimtekoeling)
320.7 %
ηs, h (bij gemiddelde omstandigheden)
191.8 %
Documentatie van PUMY-SM125 YKM
Selectie downloaden-
Energielabel
-
Brochure
Installatie en montagematerialen

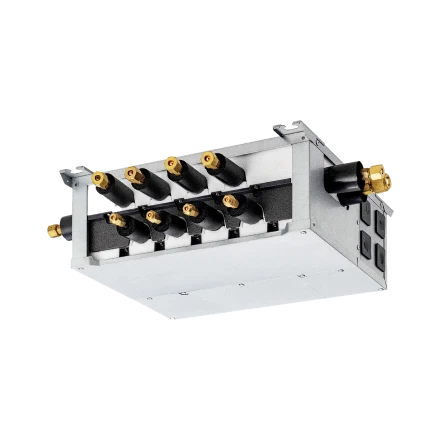

1× PAC-MMK40 BC
Branch box R32 t.b.v. 4 binnendelen RAC/Mr.Slim

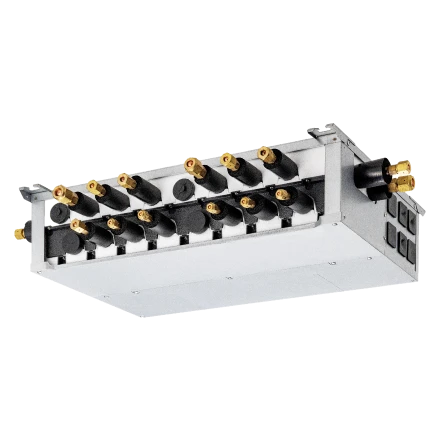

1× PAC-MMK60 BC
Branch box R32 t.b.v. 6 binnendelen RAC/Mr.Slim
Regeltechniek en externe koppelingen
1× PAC-SL72 SA-E
R32 koudemiddelsensor tbv City Multi R32 (YXM) en PUMY-(S)M
1× PAC-SL73 IF-E
Voedingsbox voor City Multi R32 alarmkit t.b.v. EN378
