LGH-15 RVX3-E
  • Afbeelding-LGH-15RVX3-E
Lossnay WTW-unit 150m³/h
Ventilatiesnelheid regelbaar van 25~100%

Aantal luchtaansluitingen: 4 x Ø100 mm
Luchtvolume: 38/75/113/150 m³/h
Externe statische druk: 8/30/68/120 Pa
Voeding: 230/1/50 V/Fase/Hz
Afmetingen (hxbxd): 289 x 610 x 780 mm
Gewicht: 20 kg

Geluidsniveau: 17/18/22/27 dB
Gemeten in een echo vrije ruimte 1,5 m onder center unit
Geluidsniveau op 3m: 31 dB

Min. benodigde voorverwarmer: 125 W (levering derden)
Uitgangspunten:
Ventilatiestand (Extra) Hoog
Ext. weerstand o.b.v. ventilatiestand (Extra) Hoog
Tbuiten -10°C/1 g/kg
Truimte 22°C/40% RV

Geen condensafvoer benodigd

Optioneel uit te breiden met:
- Mitsubishi Electric CO2-sensor PZ-70CSW-E (wandsensor)
- Mitsubishi Electric CO2-sensor PZ-70CSD-E (retourkanaalsensor)

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren
Thermisch rendement
73.5 %

Elektrische gegevens

Aansluitspanning
1 x 230 V AC
Opgenomen vermogen
0.06 kW
Maximaal opgenomen vermogen
0.1 kW
Maximale stroomsterkte (MCA)
0.57 A

Technische gegevens

Filterklasse
EU 4 (G4)
Toevoerfilter volgens ISO 16890-1:2016
ISO Coarse
Rendement toevoerfilter volgens ISO 16890-1:2016
60 %
Afvoerfilter volgens ISO 16890-1:2016
ISO Coarse
Rendement afvoerfilter volgens ISO 16890-1:2016
60 %
Type motor
EC (elektronische commutatie)

Afmetingen & aansluitingen

Afmetingen (LxBxH)
780 x 610 x 289 mm
Gewicht
20 kg
Nom. kanaaldiameter binnenaansluiting
100 mm
Nom. kanaaldiameter buitenaansluiting
100 mm

Uitvoering & werking

Warmteterugwinning via
Kruis tegenstroomwisselaar
Aansluiting
Flens
Materiaal behuizing
Staal bekleed
Elektrische aansluiting
Aansluitklemmen
Geschikt voor zwakstroomregeling
Ja
Geschikt voor traforegeling
Nee
Met condensafvoer
Nee
Met constante druk regeling
Nee
Met constant volume regeling
Nee
Met toeren/frequentieregeling
Ja
Met dakplaat
Nee
Met ondersteuningsframe
Nee
Opstelling apparaat
Binnenopstelling
Geschikt voor elektronische regeling
Ja
Met bypass
Ja
Met verwarmingsbatterij
Nee
Met koelbatterij
Nee
Met thermische beveiliging
Nee

Overige gegevens

Vorstbeveiligingsschakeling
Nee
Change-over systeem
Ja
Type koelbatterij
Geen
Type verwarmingsbatterij
Geen
Gelijkstroommotor
Ja
Ventilatortype
Direct
Frequentie
50 Hz

Documentatie van LGH-15 RVX3-E

Selectie downloaden

Documentatie van opties

Selectie downloaden

Bedieningen

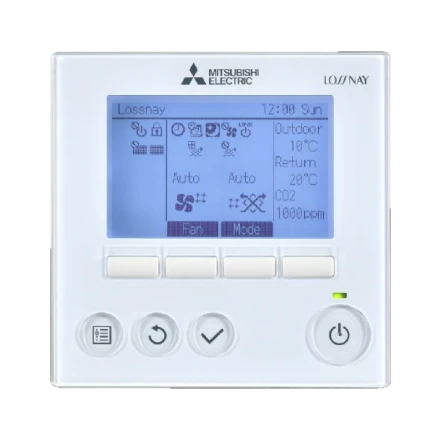

PZ-62DR-E 1× PZ-62DR-E
Wandbediening t.b.v. Lossnay RVX3/RVX(T)(2)/RVS-serie
Op voorraad

Regeltechniek en externe koppelingen

PZ-70CSW-E 1× PZ-70CSW-E
CO2-wandsensor t.b.v. Lossnay RVX(T)3/RVS-serie
Op voorraad

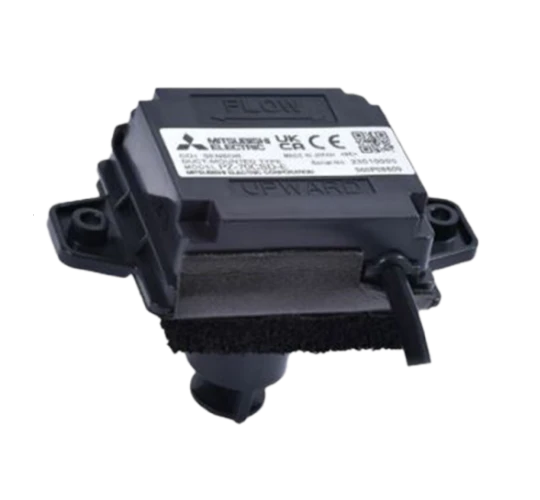

PZ-70CSD-E 1× PZ-70CSD-E
CO2-retourkanaalsensor t.b.v. Lossnay RVX(T)3/RVS-serie
Leverbaar over drie weken
ME-MONITORING-0219 1× ME-MONITORING-0219
Procon A1M AtW-AtA
Op voorraad
MAC-587 IF 1× MAC-587 IF
Wi-Fi interface
Op voorraad
