WSH-AP71WI SET
RAC Compact wand-unit i.c.m. standaard inverter warmtepomp (R32)
Nom. koelvermogen: 7,1 kW
Nom. verwarmingsvermogen: 8,1 kW
Inclusief ingebouwde WIFI-adapter
inclusief infrarood bediening (excl. houder)
Deze range compacte wand-units bestaat uit 8 verschillende binnen-units variërend van 1,5 t/m 7,1 kW.
Alle modellen kunnen worden toegepast op Single- en Multi Split buiten-units.
(m.u.v. MSZ-AP15VGK enkel op Multi Split).
Nom. koelvermogen: 7,1 kW
Nom. verwarmingsvermogen: 8,1 kW
Inclusief ingebouwde WIFI-adapter
inclusief infrarood bediening (excl. houder)
Deze range compacte wand-units bestaat uit 8 verschillende binnen-units variërend van 1,5 t/m 7,1 kW.
Alle modellen kunnen worden toegepast op Single- en Multi Split buiten-units.
(m.u.v. MSZ-AP15VGK enkel op Multi Split).
Deze set bestaat uit de volgende producten:

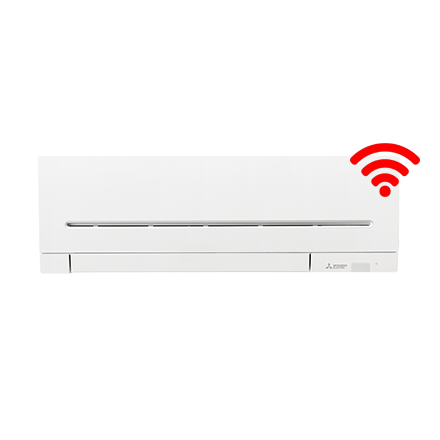

MSZ-AP71 VGK
Product bekijken

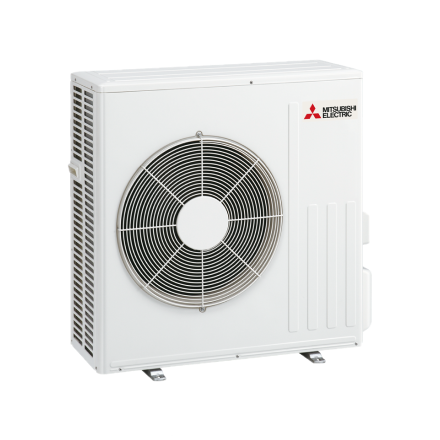

MUZ-AP71 VG
Product bekijkenKenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Koelcapaciteit
2.00 - 8.70 kW
EER / SEER (koeling)
3.53 / 7.2
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
345 kWh
Verwarmingscapaciteit
2.20 - 10.30 kW
Verwarmingscapaciteit bij -10 graden
6.4 kW
COP / SCOP (verwarmen)
3.82 / 4.4
SCOP (verwarming)
4.4
Energie-efficiëntieklasse verwarmen
A+
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
2.01 / 2.12 kW
Maximaal opgenomen vermogen
3.4 kW
Maximale stroomsterkte (MCA)
16.4 A
Afzekering apparaat
20 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Voorgevuld tot x m leidinglengte
15 m
Extra vulling per meter leidinglengte
20 g
Max. leidinglengte
30 m
Max. hoogteverschil
15 m
Aantal ventilatiesnelheden
5
Luchtdebiet koelen
576.00 - 1116.00 m³/h
Luchtdebiet verwarmen
612.00 - 1152.00 m³/h
Luchtdebiet buitendeel
3246 m3/h
Lengte leidingset
0 m
Bedrijfstemperatuur koelen (Dry Bulb)
-10.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-15.00 - 24.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
30.00 - 49.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
30.00 - 51.00 dB(A)
Geluidsvermogenniveau binnenunit
65 dB(A)
Geluidsdrukniveau buitenunit koelen
56 dB(A)
Geluidsdrukniveau buitenunit verwarmen
55 dB(A)
Geluidsvermogenniveau buitenunit
69 dB(A)
Afmetingen & aansluitingen
Uitwendige buisdiameter (vloeistof/zuig)
6.35 - 12.7 mm
Koelleiding diameters
1/4" - 1/2"
Afmetingen binnen-unit (HxBxD)
325 x 1100 x 257 mm
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
880 × 840 × 330 mm
Leidingset meegeleverd
Nee
Uitvoering & werking
Leidingset met snelkoppelingen
Nee
Compatible met Amazon Alexa
Ja
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Ja
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Nee (-10°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Type expansie
Buiten
Condensorunit, watergekoeld
Nee
Documentatie van WSH-AP71WI SET
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
MSZ-AP71 VGK
Opstelbalken, frames en muursteunen
1× AL5303
1× BF9530
Installatie en montagematerialen
1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
Op voorraad
1× AL5508
Wartel M25
Op voorraad
1× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u
Op voorraad
1× AL3041
Dubbel geisol. koelleiding 1/4 - 1/2 op rol (20m)
Op voorraad
2× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
2× AL5053
RVS Flare adapter 1/2 (30)
Op voorraad
Regeltechniek en externe koppelingen
1× MAC-334 IF
System control interface
Op voorraad
Coaten en spuiten
1× COMUZAP71
Progreen coating ten behoeve van MUZ-AP71
Levertijd minimaal twee weken na bestelling
Plenums, filters, kanaalwerk, slangen en roosters
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
Op voorraad
1× MAC-2460 FT-E
V-Blocking zilver-geïoniseerd luchtfilter (AP60-71)
Niet op voorraad
Bedieningen
1× MAC-1300 RC-E
Muurhouder infraroodbediening AY/AP/EF/LN-VGW/KT/KP
Op voorraad
Overig
1× PAR-41 MAA
Vaste bediening met backlight timer functies
Op voorraad
RODIGAS muursteun 100 + 100 kg - 1000 x 560 x 550 mm
Op voorraad
Standaard voorzieningen
Standaard Wifi ingebouwd
Auto-changeover
Auto-herstart
Gegroefde leidingen
Hergebruiken van leidingen met Cleaning free
Hoogefficiënte DC-scroll-compressor
Joint Lap DC-Motor
PAM-controle (Pulse Amplitude Modulation)
Standaard-inverter-warmtepomp
Zeldzame aardemagneetrotor (compressor)
