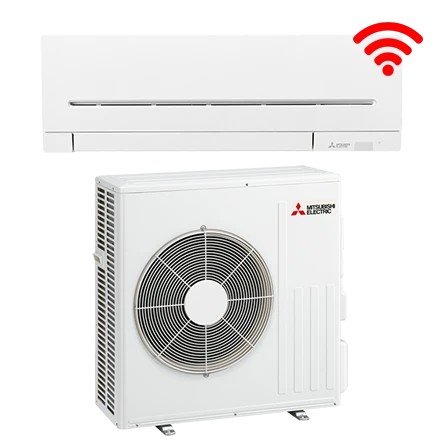

WSH-AP60WI SET
RAC Compact wand-unit i.c.m. standaard inverter warmtepomp (R32)
Nom. koelvermogen: 6,1 kW
Nom. verwarmingsvermogen: 6,8 kW
Inclusief ingebouwde WIFI-adapter
inclusief infrarood bediening (excl. houder)
Deze range compacte wand-units bestaat uit 8 verschillende binnen-units variërend van 1,5 t/m 7,1 kW.
Alle modellen kunnen worden toegepast op Single- en Multi Split buiten-units.
(m.u.v. MSZ-AP15VGK enkel op Multi Split).
Nom. koelvermogen: 6,1 kW
Nom. verwarmingsvermogen: 6,8 kW
Inclusief ingebouwde WIFI-adapter
inclusief infrarood bediening (excl. houder)
Deze range compacte wand-units bestaat uit 8 verschillende binnen-units variërend van 1,5 t/m 7,1 kW.
Alle modellen kunnen worden toegepast op Single- en Multi Split buiten-units.
(m.u.v. MSZ-AP15VGK enkel op Multi Split).
Deze set bestaat uit de volgende producten:

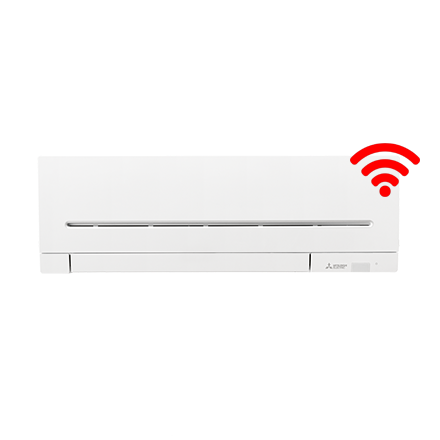

MSZ-AP60 VGK
Product bekijken

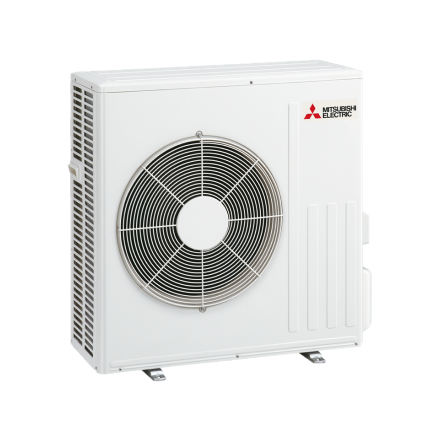

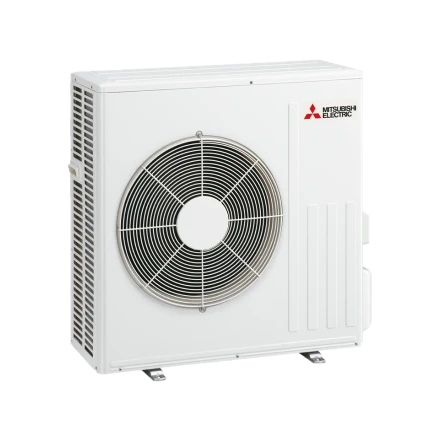

MUZ-AP60 VG
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit
1.40 - 7.30 kW
EER / SEER (koeling)
3.84 / 7.4
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
288 kWh
Verwarmingscapaciteit
2.00 - 8.60 kW
Verwarmingscapaciteit bij -10 graden
4.6 kW
COP / SCOP (verwarmen)
4.07 / 4.6
Energie-efficiëntieklasse verwarmen
A++
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A++
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
1.59 / 1.67 kW
Maximaal opgenomen vermogen
2.9 kW
Maximale stroomsterkte (MCA)
14.1 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
1.05 kg
Voorgevuld tot x meter leidinglengte
15 m
Voorgevuld tot x m leidinglengte
15 m
Extra vulling per meter leidinglengte
20 g
Max. leidinglengte
30 m
Max. hoogteverschil
15 m
Aantal ventilatiesnelheden
5
Luchtdebiet koelen
564.00 - 1134.00 m³/h
Luchtdebiet verwarmen
648.00 - 1218.00 m³/h
Luchtdebiet buitendeel
3126 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-10.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-15.00 - 24.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
29.00 - 48.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
30.00 - 48.00 dB(A)
Geluidsvermogenniveau binnenunit
65 dB(A)
Geluidsdrukniveau buitenunit koelen
56 dB(A)
Geluidsdrukniveau buitenunit verwarmen
57 dB(A)
Geluidsvermogenniveau buitenunit
69 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
1/4" - 1/2"
Afmetingen binnen-unit (HxBxD)
325 x 1100 x 257 mm
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
714 × 800 × 285 mm
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Nee (-10°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Documentatie van WSH-AP60WI SET
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
MSZ-AP60 VGK
Opstelbalken, frames en muursteunen
1× AL5302
1× BF9530
Installatie en montagematerialen
1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
Op voorraad
1× AL5508
Wartel M25
Op voorraad
1× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u
Op voorraad
1× AL3041
Dubbel geisol. koelleiding 1/4 - 1/2 op rol (20m)
Op voorraad
2× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
2× AL5053
RVS Flare adapter 1/2 (30)
Op voorraad
Regeltechniek en externe koppelingen
1× MAC-334 IF
System control interface
Op voorraad
Coaten en spuiten
1× COMUZAP60
Progreen coating ten behoeve van MUZ-AP60
Levertijd minimaal twee weken na bestelling
Plenums, filters, kanaalwerk, slangen en roosters
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
Op voorraad
1× MAC-2460 FT-E
V-Blocking zilver-geïoniseerd luchtfilter (AP60-71)
Niet op voorraad
Overig
RODIGAS muursteun 70 + 70 kg - 1000 x 375 x 550 mm
Op voorraad
1× PAR-41 MAA
Vaste bediening met backlight timer functies
Op voorraad
Bedieningen
1× MAC-1300 RC-E
Muurhouder infraroodbediening AY/AP/EF/LN-VGW/KT/KP
Op voorraad
Standaard voorzieningen
Standaard Wifi ingebouwd
Auto-changeover
Auto-herstart
Gegroefde leidingen
Hergebruiken van leidingen met Cleaning free
Hoogefficiënte DC-scroll-compressor
Joint Lap DC-Motor
PAM-controle (Pulse Amplitude Modulation)
Standaard-inverter-warmtepomp
Zeldzame aardemagneetrotor (compressor)
