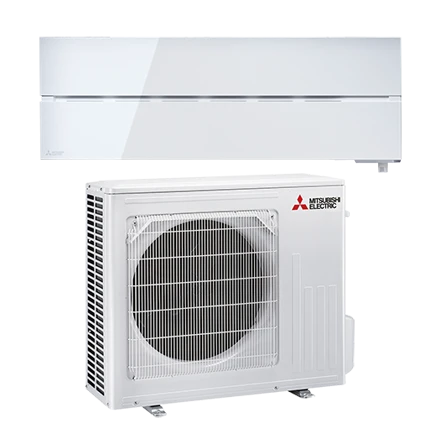

WSH-LN50I DIAMOND VGV SET
Deze set bestaat uit de volgende producten:
MSZ-LN50 VGV
Product bekijken
MUZ-LN50 VG
Product bekijkenKenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Koelcapaciteit
1.00 - 6.00 kW
EER / SEER (koeling)
3.62 / 8.5
Energie-efficiëntieklasse koelen
A+++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
205 kWh
Verwarmingscapaciteit
1.00 - 8.20 kW
Verwarmingscapaciteit bij -10 graden
4.5 kW
COP / SCOP (verwarmen)
4.05 / 4.6
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A++
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
1.38 / 1.48 kW
Maximaal opgenomen vermogen
2.9 kW
Maximale stroomsterkte (MCA)
13.9 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
1.25 kg
Voorgevuld tot x m leidinglengte
15 m
Extra vulling per meter leidinglengte
20 g
Max. leidinglengte
30 m
Max. hoogteverschil
15 m
Aantal ventilatiesnelheden
5
Luchtdebiet koelen
342.00 - 834.00 m³/h
Luchtdebiet verwarmen
324.00 - 942.00 m³/h
Luchtdebiet buitendeel
2748 m3/h
Lengte leidingset
0 m
Bedrijfstemperatuur koelen (Dry Bulb)
-10.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-15.00 - 24.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
27.00 - 46.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
25.00 - 47.00 dB(A)
Geluidsvermogenniveau binnenunit
60 dB(A)
Geluidsdrukniveau buitenunit koelen
51 dB(A)
Geluidsdrukniveau buitenunit verwarmen
54 dB(A)
Geluidsvermogenniveau buitenunit
64 dB(A)
Afmetingen & aansluitingen
Uitwendige buisdiameter (vloeistof/zuig)
6.35 - 9.52 mm
Koelleiding diameters
1/4" - 3/8"
Afmetingen binnen-unit (HxBxD)
307 x 890 x 233 mm
Gewicht binnenunit
16 kg
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
714 × 800 × 285 mm
Gewicht buitenunit
40 kg
Leidingset meegeleverd
Nee
Uitvoering & werking
Leidingset met snelkoppelingen
Nee
Compatible met Amazon Alexa
Ja
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Ja
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Nee (-10°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Type expansie
Buiten
Condensorunit, watergekoeld
Nee
Documentatie van WSH-LN50I DIAMOND VGV SET
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
MSZ-LN50 VGV
Documentatie van opties
Selectie downloaden-
ME-AC-KNX-1V2
-
ME-AC-LON-1
-
ME-AC-MBS-1-2
Installatie en montagematerialen
1× AL3040
Dubbel geisol. koelleiding 1/4 - 3/8 op rol (20m)
Op voorraad
2× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
2× AL5052
RVS Flare adapter 3/8 (35)
Op voorraad
1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
Op voorraad
2× AL5508
Wartel M25
Op voorraad
1× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u
Op voorraad
Opstelbalken, frames en muursteunen
1× AL5301
1× BF9530
Regeltechniek en externe koppelingen
1× MAC-334 IF
System control interface
Op voorraad
1× ME-AC-KNX-1V2
EIB Controller Interface
Leverbaar over drie weken
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Leverbaar over drie weken
Coaten en spuiten
1× COMUZLN50
Progreen coating ten behoeve van MUZ-LN50
Levertijd minimaal twee weken na bestelling
Bedieningen
1× MAC-286 RH-E
Muurhouder infraroodbediening MSZ-LN-VGB/R/V (m.u.v. VGW)
Op voorraad
1× MAC-1300 RC-E
Muurhouder infraroodbediening AY/AP/EF/LN-VGW/KT/KP
Op voorraad
1× PAR-41 MAA
Vaste bediening met backlight timer functies
Op voorraad
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
Op voorraad
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
Op voorraad
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
Op voorraad
Plenums, filters, kanaalwerk, slangen en roosters
1× MAC-2390 FT
Zilver-geïoniseerde luchtfilter (MSZ-LN-VG2)
Niet op voorraad
1× MAC-3010 FT
Deodoriserende geurfilter (LN18-60)
Op voorraad
Standaard voorzieningen
3D i-see met 'Human function'
Auto Fan Speed-mode
Auto Vane-modus
Dubbele uitbaaslamellen
Energiebesparing met Econo Cool
Gegroefde leidingen
Hergebruiken van leidingen met Cleaning free
Horizontale uitblaasrichting
i-save
Individuele instelling van de uitblaaslamellen
Infrarood bediening
Plasma Quad-filter
Standaard-filter
Stille werking
Swing vane-mode
Standaard Wifi ingebouwd
Auto-changeover
Auto-herstart
Hoogefficiënte DC-scroll-compressor
Joint Lap DC-Motor
PAM-controle (Pulse Amplitude Modulation)
Standaard-inverter-warmtepomp
Zeldzame aardemagneetrotor (compressor)
