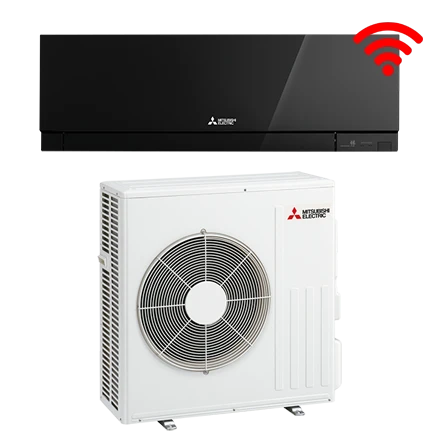

WSH-EFM50WI ZEN DESIGN ZWA SET
  • Afbeelding-WSH-EFM50Wi-SET-ZEN-ZWART
  • Afbeelding-MSZ-EF50VGKB
  • Afbeelding-WSH-EFM50Wi-SET-ZEN-ZWART
  • Afbeelding-MSZ-EF50VGKB
De design range MSZ-EF design-units zijn, nu naast de Single split-serie, volledig toepasbaar als Multi-Split-uitvoering (type 18 & 22 uitsluitend toepasbaar op Multi-Split systemen).
Deze set bestaat uit de volgende producten:
RAC Design 5,0 kW wandunit zwart incl. wifi

MSZ-EF50 VGKB

Product bekijken
RAC Design Inverter 5,0 kW buitenunit (R32)

MUZ-EF50 VG

Product bekijken

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren
Koelcapaciteit
1.40 - 5.40 kW
EER / SEER (koeling)
3.25 / 7.5
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
233 kWh
Verwarmingscapaciteit
1.40 - 7.50 kW
Verwarmingscapaciteit bij -10 graden
4.3 kW
COP (verwarming)
3.72
SCOP (verwarming)
4.5
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+

Elektrische gegevens

Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
1.54 / 1.56 kW
Maximaal opgenomen vermogen
2.9 kW
Maximale stroomsterkte (MCA)
14 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²

Technische gegevens

Type koudemiddel (GWP)
R32 (675)
Voorgevuld tot x meter leidinglengte
7 m
Extra vulling per meter leidinglengte
20 g
Max. leidinglengte
30 m
Max. hoogteverschil
15 m
Aantal ventilatiesnelheden
5
Luchtdebiet koelen
348.00 - 678.00 m³/h
Luchtdebiet verwarmen
384.00 - 876.00 m³/h
Luchtdebiet buitendeel
2412 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-10.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-15.00 - 24.00 °C

Geluidsprestaties

Geluidsdrukniveau binnenunit koelen
30.00 - 43.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
30.00 - 49.00 dB(A)
Geluidsvermogenniveau binnenunit
60 dB(A)
Geluidsdrukniveau buitenunit koelen
52 dB(A)
Geluidsdrukniveau buitenunit verwarmen
52 dB(A)
Geluidsvermogenniveau buitenunit
65 dB(A)

Afmetingen & aansluitingen

Koelleiding diameters
1/4" - 3/8"
Afmetingen binnen-unit (HxBxD)
299 x 885 x 195 mm
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
714 × 800 × 285 mm

Uitvoering & werking

Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Zwart
Inverter gestuurd
Ja
Voorzien van winterregeling
Nee (-10°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee

Documentatie van WSH-EFM50WI ZEN DESIGN ZWA SET

Selectie downloaden

Documentatie van componenten

Selectie downloaden

Documentatie van opties

Selectie downloaden

Installatie en montagematerialen

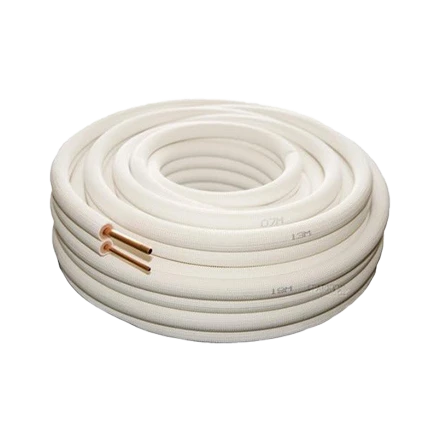

AL3040 1× AL3040
Dubbel geisol. koelleiding 1/4 - 3/8 op rol (20m)

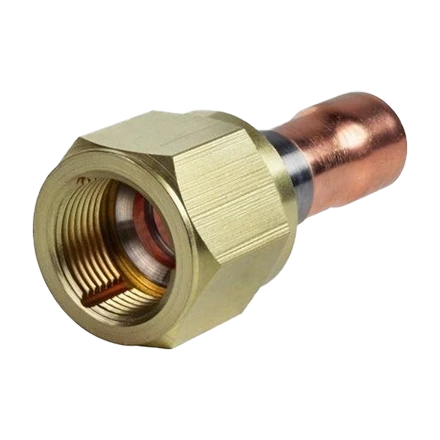

AL5051 2× AL5051
RVS Flare adapter 1/4 (24)
AL5052 2× AL5052
RVS Flare adapter 3/8 (35)
AL5497 1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
AL5508 2× AL5508
Wartel M25

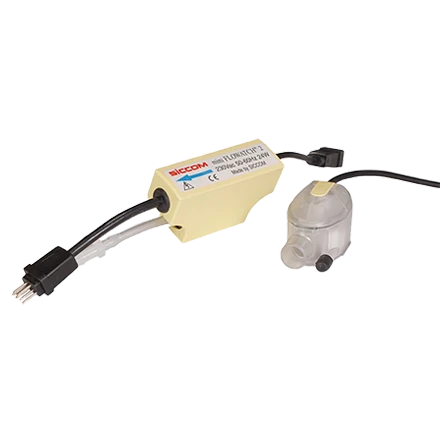

AL4002 1× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u

Opstelbalken, frames en muursteunen

AL5301 1× AL5301
RODIGAS muursteun 70 + 70 kg - 800 x 375 x 420 mm
BF9530 1× BF9530
Big Foot Fix-it Foot Mini 2x1000 mm

Regeltechniek en externe koppelingen

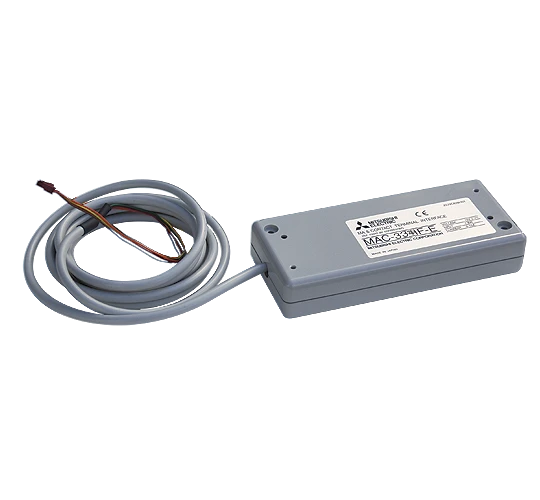

MAC-334 IF 1× MAC-334 IF
System control interface
ME-AC-KNX-1V2 1× ME-AC-KNX-1V2
EIB Controller Interface
ME-AC-MBS-1-2 1× ME-AC-MBS-1-2
Modbus server tbv split inverter

Coaten en spuiten

COMUZEF50 1× COMUZEF50
Progreen coating ten behoeve van MUZ-EF50

Plenums, filters, kanaalwerk, slangen en roosters

MAC-100 FT-E 1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)

Bedieningen

MAC-1300 RC-E 1× MAC-1300 RC-E
Muurhouder infraroodbediening AY/AP/EF/LN-VGW/KT/KP

Standaard voorzieningen

Standaard Wifi ingebouwd
