CESH-M50 VG
RAC 1-zijdige cassette standaard inverter set
Koelvermogen: 5,0 kW
Verwarmingsvermogen: 6,0 kW (+7°C)
Verwarmingsvermogen: 3,8 kW (-10°C)
Inclusief:
- Infrarood bediening
Koelvermogen: 5,0 kW
Verwarmingsvermogen: 6,0 kW (+7°C)
Verwarmingsvermogen: 3,8 kW (-10°C)
Inclusief:
- Infrarood bediening
Deze set bestaat uit de volgende producten:
Vermogen & prestaties
Exporteren
Koelcapaciteit
1.70 - 5.60 kW
EER / SEER (koeling)
3.6 / 6.7
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
260 kWh
Verwarmingscapaciteit
1.70 - 7.20 kW
Verwarmingscapaciteit bij -10 graden
3.6 kW
COP / SCOP (verwarmen)
3.21 / 4.3
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
1.38 / 1.86 kW
Maximaal opgenomen vermogen
2.9 kW
Maximale stroomsterkte (MCA)
13.9 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
PED Categorie
art. 4.3
PED categorie in overeenstemming met 2014/68/EU
1
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
1.2 kg
Voorgevuld tot x meter leidinglengte
7 m
Extra vulling per meter leidinglengte
20 g
Max. leidinglengte
30 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
4
Luchtdebiet koelen
360.00 - 684.00 m³/h
Luchtdebiet verwarmen
360.00 - 708.00 m³/h
Luchtdebiet buitendeel
2748 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-10.00 - 24.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
29.00 - 47.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
26.00 - 48.00 dB(A)
Geluidsvermogenniveau binnenunit
59 dB(A)
Geluidsdrukniveau buitenunit koelen
48 dB(A)
Geluidsdrukniveau buitenunit verwarmen
49 dB(A)
Geluidsvermogenniveau buitenunit
64 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
1/4" - 1/2"
Afmetingen binnen-unit (HxBxD)
185 x 1102 x 360 mm
Gewicht binnenunit
15.5 kg
Uitwendige buisdiameter condensafvoer
26 mm
Afmetingen buiten-unit (HxBxD)
550 × 800 × 285 mm
Gewicht buitenunit
41 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Cassette (1-zijdig)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Nee (-10°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Documentatie van CESH-M50 VG
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
MLZ-KP50 VG
-
SUZ-M50 VA
Installatie en montagematerialen
1× AL3041

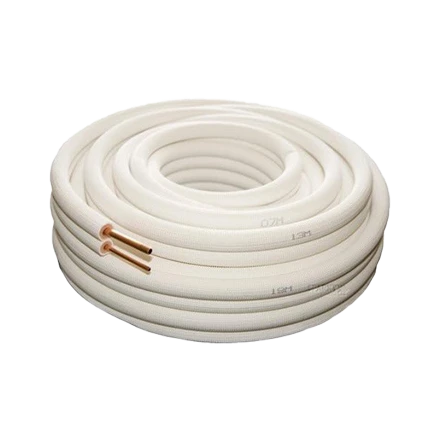

1× AL304130
2× AL5051
2× AL5053
1× AL5497
2× AL5508
Plenums, filters, kanaalwerk, slangen en roosters
1× MAC-2470 FT-E
V-Blocking zilver-geïoniseerd luchtfilter (AY-EF-HR-KP-KT)
Bedieningen
1× MAC-1300 RC-E
Muurhouder infraroodbediening AY/AP/EF/LN-VGW/KT/KP
1× MAC-334 IF
System control interface
1× PAR-41 MAA
Vaste bediening met backlight timer functies
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
Regeltechniek en externe koppelingen
1× ME-AC-KNX-1V2
EIB Controller Interface
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
Coaten en spuiten
1× COSUZM50
Progreen coating ten behoeve van SUZ-M50.
1× AL5301
1× BF9284
