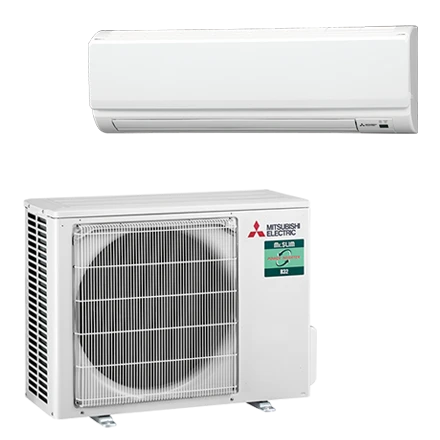

WSH-ZM35I SET
De Mr. Slim wand-units zijn opbouwunits speciaal ontworpen voor montage hoog aan de wand. Hierdoor is de luchtverdeling in de ruimte ideaal. De wand-units hebben een beperkte afmeting, zijn stijlvol en tijdloos vormgegeven waardoor ze geschikt zijn voor vrijwel elke situatie.
Deze set bestaat uit de volgende producten:
PKA-M35 LAL
Product bekijken
PUZ-ZM35 VKA
Product bekijkenKenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Koelcapaciteit
1.60 - 4.50 kW
EER / SEER (koeling)
4.14 / 6.3
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
200 kWh
Verwarmingscapaciteit
1.60 - 5.20 kW
Verwarmingscapaciteit bij -10 graden
2.5 kW
COP / SCOP (verwarmen)
3.94 / 4
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
0.87 / 1.04 kW
Maximaal opgenomen vermogen
2.8 kW
Maximale stroomsterkte (MCA)
13.4 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
2 kg
Voorgevuld tot x m leidinglengte
30 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
50 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
540.00 - 720.00 m³/h
Luchtdebiet verwarmen
540.00 - 720.00 m³/h
Luchtdebiet buitendeel
2700 m3/h
Lengte leidingset
0 m
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-11.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
36.00 - 43.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
36.00 - 43.00 dB(A)
Geluidsvermogenniveau binnenunit
60 dB(A)
Geluidsdrukniveau buitenunit koelen
44 dB(A)
Geluidsdrukniveau buitenunit verwarmen
46 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
41 dB(A)
Geluidsvermogenniveau buitenunit
65 dB(A)
Afmetingen & aansluitingen
Uitwendige buisdiameter (vloeistof/zuig)
6.35 - 12.7 mm
Koelleiding diameters
1/4" - 1/2"
Afmetingen binnen-unit (HxBxD)
295 x 898 x 249 mm
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
630 × 809 × 300 mm
Leidingset meegeleverd
Nee
Uitvoering & werking
Leidingset met snelkoppelingen
Nee
Compatible met Amazon Alexa
Ja
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Ja
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Type expansie
Buiten
Condensorunit, watergekoeld
Nee
Documentatie van WSH-ZM35I SET
Selectie downloaden-
Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-
PKA-M35 LAL
Documentatie van opties
Selectie downloaden-
ME-AC-KNX-1V2
-
ME-AC-LON-1
-
ME-AC-MBS-1-2
-
PAC-SE55 RA-E
-
MAC-100 FT-E
Installatie en montagematerialen
1× AL3041
Dubbel geisol. koelleiding 1/4 - 1/2 op rol (20m)
Op voorraad
2× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
2× AL5053
RVS Flare adapter 1/2 (30)
Op voorraad
1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
Op voorraad
2× AL5508
Wartel M25
Op voorraad
1× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u
Op voorraad
1× PAC-SG61 DSE
Condensafvoerset PUZ-ZM60-250YKA / PUZ-M-YKA / PUMY-(S)P-YKM
Niet op voorraad
Fan Motor 30Pa externe statische druk
Niet op voorraad
Opstelbalken, frames en muursteunen
1× AL5302
1× BF9530
Regeltechniek en externe koppelingen
1× ME-AC-KNX-1V2
EIB Controller Interface
Leverbaar over drie weken
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Leverbaar over drie weken
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
Op voorraad
1× PAC-SE55 RA-E
Timer adapter ON-OFF
Op voorraad
1× PAC-SF40 RME
Adapter storing/in bedrijf
Op voorraad
1× PAC-SK52 ST
Control service tool
Op voorraad
1× PAC-SK15 MA-E
M-Net Converter PUZ-ZM35-50VKA2
Op voorraad
Bedieningen
1× PAC-SE41 TSE
Remote-sensor
Op voorraad
Plenums, filters, kanaalwerk, slangen en roosters
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
Op voorraad
Coaten en spuiten
1× COPUZZM35
Progreen coating ten behoeve van PUZ-ZM35
Levertijd minimaal twee weken na bestelling
Overig
1× MAC-2470 FT-E
V-Blocking zilver-geïoniseerd luchtfilter (AY-EF-HR-KP-KT)
Niet op voorraad
Standaard voorzieningen
Auto-changeover
Auto-herstart
Hergebruiken van leidingen met Cleaning free
Koelen bij lage temperaturen
Power-inverter-warmtepomp
Werking tot -15°C
