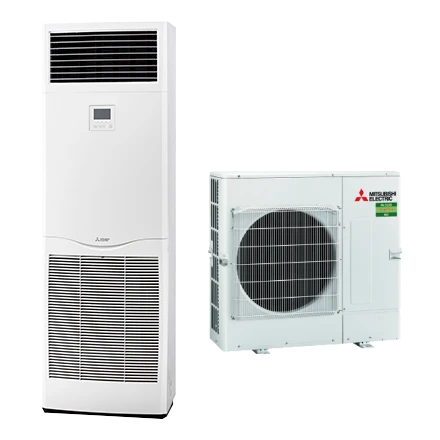

VSH-M125-WB
Mr.Slim staande vloer-unit i.c.m. standaard inverter warmtepomp (R32)
Nom. koelvermogen: 12,5 kW
Nom. verwarmingsvermogen: 14,0 kW
Nom. koelvermogen: 12,5 kW
Nom. verwarmingsvermogen: 14,0 kW
Deze set bestaat uit de volgende producten:
PSA-M125 KA
Product bekijken
PUZ-M125 YKA
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit
5.60 - 13.00 kW
EER / SEER (koeling)
2.7 / 5.29
Energie-efficiëntieklasse koelen
A
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
823 kWh
Verwarmingscapaciteit
4.80 - 15.00 kW
Verwarmingscapaciteit bij -10 graden
8.5 kW
COP / SCOP (verwarmen)
3.1 / 3.85
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
4.48 / 4.36 kW
Maximaal opgenomen vermogen
7.6 kW
Maximale stroomsterkte (MCA)
12.2 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
PED Categorie
1
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
3.6 kg
Voorgevuld tot x meter leidinglengte
30 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
65 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
1500.00 - 1800.00 m³/h
Luchtdebiet verwarmen
1500.00 - 1800.00 m³/h
Luchtdebiet buitendeel
5160 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-15.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
45.00 - 51.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
60.00 - 66.00 dB(A)
Geluidsvermogenniveau binnenunit
66 dB(A)
Geluidsdrukniveau buitenunit koelen
54 dB(A)
Geluidsdrukniveau buitenunit verwarmen
56 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
52 dB(A)
Geluidsvermogenniveau buitenunit
72 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
1900 x 600 x 360 mm
Gewicht binnenunit
46 kg
Uitwendige buisdiameter condensafvoer
20 mm
Afmetingen buiten-unit (HxBxD)
981 × 1050 × 330 mm
Gewicht buitenunit
85 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Vloer
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Overige gegevens
ηs, c (seizoensgebonden energie-efficiëntie voor ruimtekoeling)
208.4 %
ηs, h (bij gemiddelde omstandigheden)
150.8 %
Documentatie van VSH-M125-WB
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PSA-M125 KA
Regeltechniek en externe koppelingen
1× PAC-SK52 ST
Control service tool
1× PAC-SE41 TSE
Remote-sensor
1× PAC-SE55 RA-E
Timer adapter ON-OFF
1× PAC-SF40 RME
Adapter storing/in bedrijf
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
1× ME-AC-KNX-1V2
EIB Controller Interface
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Coaten en spuiten
1× COPUZM125
Progreen coating ten behoeve van PUZ-M125
Overig
1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
Bedieningen
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
