PSH-ZM100YDA
Mr.Slim plafond onderbouw power inv.10,0kW YDA R32
Deze set bestaat uit de volgende producten:
Kenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Koelcapaciteit
4.90 - 11.40 kW
EER / SEER (koeling)
4 / 6.2
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
528 kWh
Verwarmingscapaciteit
2.70 - 14.00 kW
Verwarmingscapaciteit bij -10 graden
6.8 kW
COP / SCOP (verwarmen)
3.6 / 4.3
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
2.38 / 3.11 kW
Maximaal opgenomen vermogen
5.4 kW
Maximale stroomsterkte (MCA)
8.65 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
3.6 kg
Voorgevuld tot x meter leidinglengte
40 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
5
Luchtdebiet koelen
1320.00 - 1680.00 m³/h
Luchtdebiet verwarmen
1320.00 - 1680.00 m³/h
Lengte leidingset
0 m
Bedrijfstemperatuur koelen (Dry Bulb)
-20.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
37.00 - 43.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
37.00 - 43.00 dB(A)
Geluidsvermogenniveau binnenunit
57.00 - 63.00 dB(A)
Geluidsdrukniveau buitenunit koelen
44 dB(A)
Geluidsdrukniveau buitenunit verwarmen
48 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
38 dB(A)
Geluidsvermogenniveau buitenunit
63 dB(A)
Afmetingen & aansluitingen
Uitwendige buisdiameter (vloeistof/zuig)
9.52 - 15.88 mm
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
230 x 1600 x 680 mm
Gewicht binnenunit
37 kg
Uitwendige buisdiameter condensafvoer
26 mm
Afmetingen buiten-unit (HxBxD)
870 × 1100 × 460 mm
Gewicht buitenunit
114 kg
Leidingset meegeleverd
Nee
Uitvoering & werking
Leidingset met snelkoppelingen
Nee
Compatible met Amazon Alexa
Ja
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Ja
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondonderbouw
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja
Type expansie
Buiten
Condensorunit, watergekoeld
Nee
Documentatie van PSH-ZM100YDA
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-

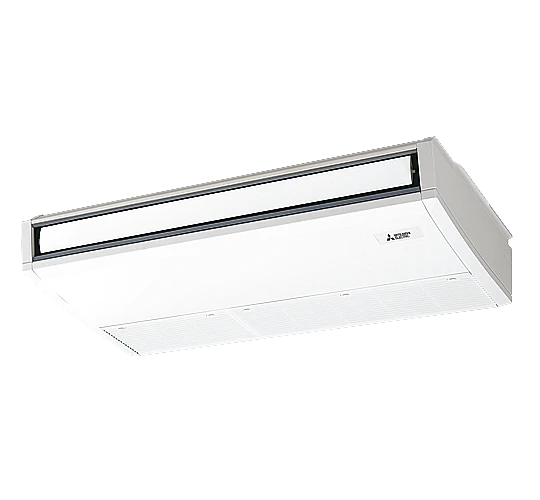

PCA-M100 KA
Installatie en montagematerialen
1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
Op voorraad
1× AL304330
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (30m)
Op voorraad
2× AL5052
RVS Flare adapter 3/8 (35)
Op voorraad
2× AL5054
RVS Flare adapter 5/8 (24)
Op voorraad
1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
Op voorraad
2× AL5508
Wartel M25
Op voorraad
1× PAC-SJ93 DM-E
Condenspomp PCA-M71-140KA / PCFY-P63-125VKM
Op voorraad
1× PAC-SL12 SG-E
Air Outlet Guide tbv PUZ-ZM100-140YDA
Niet op voorraad
1× PAC-SL13 AG-E
Air Protection Guide tbv PUZ-ZM100-140YDA
Niet op voorraad
1× PAC-SL14 DS-E
Drain socket tbv PUZ-ZM100-140YDA
Niet op voorraad
1× PAC-SL15 DP-E
Centralized drain pan tbv PUZ-ZM100-140YDA
Niet op voorraad
Plenums, filters, kanaalwerk, slangen en roosters
1× PAC-SH90 KF-E
Hoogrendementsfilter PCA-M100~140 KA
Niet op voorraad
V-Blocking filter PCA-M100-140KA2 / PCFY-P100-125VKM
Niet op voorraad
Bedieningen
IR remote controller incl. ontvanger tbv PCA + PCFY
Op voorraad
1× PAR-41 MAA
Vaste bediening met backlight timer functies
Op voorraad
1× MAC-587 IF
Wi-Fi interface
Op voorraad
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
Op voorraad
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
Op voorraad
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
Op voorraad
Regeltechniek en externe koppelingen
1× PAC-SE41 TSE
Remote-sensor
Op voorraad
1× PAC-SE55 RA-E
Timer adapter ON-OFF
Op voorraad
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
Op voorraad
1× ME-AC-KNX-1V2
EIB Controller Interface
Leverbaar over drie weken
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
Op voorraad
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Leverbaar over drie weken
1× PAC-SL16 MA-E
M-net communicatie interface tbv PUZ-ZM100-140YDA
Op voorraad
Coaten en spuiten
1× COPUZZM100
Progreen coating ten behoeve van PUZ-ZM100
Levertijd minimaal twee weken na bestelling
1× BF9530
1× ASFF1
