KSH-M140I BEDRAAD (P) SET

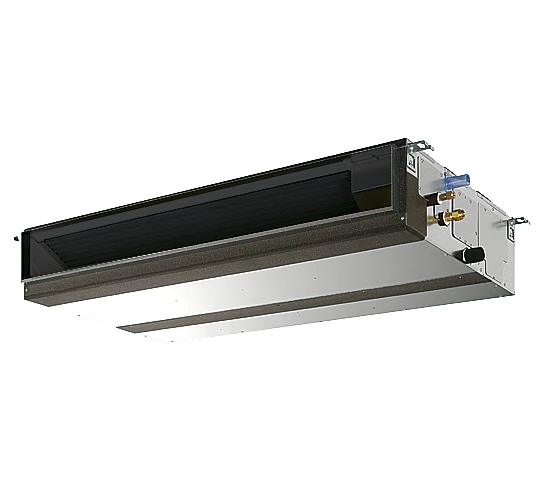

Deze Mr. Slim kanaal-unit is een unit waarvan de statische opvoerhoogte op veel verschillende waarden kan worden ingesteld. Hierdoor kan er een optimale balans tussen kanaalwerk en opvoerhoogte bereikt worden, waardoor het systeem efficiënt draait. Instelmogelijkheden 35/50/70/100/150 Pa.
Deze set bestaat uit de volgende producten:
Vermogen & prestaties
Exporteren
Koelcapaciteit
6.10 - 14.10 kW
EER / SEER (koeling)
2.81 / 5.2
Energie-efficiëntieklasse koelen
A
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
895 kWh
Verwarmingscapaciteit
4.20 - 15.80 kW
Verwarmingscapaciteit bij -10 graden
9.2 kW
COP / SCOP (verwarmen)
3.61 / 3.8
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
4.76 / 4.15 kW
Maximaal opgenomen vermogen
8 kW
Maximale stroomsterkte (MCA)
12.9 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
65 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
1920.00 - 2760.00 m³/h
Luchtdebiet verwarmen
1920.00 - 2760.00 m³/h
Luchtdebiet buitendeel
5160 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-15.00 - 21.00 °C
Externe statische druk
40/50/70/100/150 Pa Pa
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
34.00 - 43.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
34.00 - 43.00 dB(A)
Geluidsvermogenniveau binnenunit
67 dB(A)
Geluidsdrukniveau buitenunit koelen
55 dB(A)
Geluidsdrukniveau buitenunit verwarmen
57 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
47 dB(A)
Geluidsvermogenniveau buitenunit
73 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
250 x 1600 x 732 mm
Uitwendige buisdiameter condensafvoer
32 mm
Afmetingen buiten-unit (HxBxD)
981 × 1050 × 330 mm
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondinbouw (kanaal)
Kleur binnenunit
Aluminium
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Documentatie van KSH-M140I BEDRAAD (P) SET
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PEAD-M140 JA
-
PAR-41 MAA
Documentatie van opties
Selectie downloaden-
TV6-200A
Installatie en montagematerialen
1× AL3043
2× AL5052
2× AL5054
Opstelbalken, frames en muursteunen
1× BF9530
Big Foot Fix-it Foot Mini 2x1000 mm
Plenums, filters, kanaalwerk, slangen en roosters
1× TV6-200A
Toevoerplenum PEAD-M140JA / PEFY-MS/ M140VMA-A1
1× RT6-200A
Retourplenum PEAD-M140JA / PEFY-MS/ M140 VMA-A1
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
1× PAC-HA31PAR
Montageset MAC-100FT-E tbv PEAD en PEFY-M/W-VMA
Regeltechniek en externe koppelingen
1× PAC-SK52 ST
Control service tool
1× PAC-SE41 TSE
Remote-sensor
1× PAC-SE55 RA-E
Timer adapter ON-OFF
1× PAC-SF40 RME
Adapter storing/in bedrijf
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
1× ME-AC-KNX-1V2
EIB Controller Interface
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Coaten en spuiten
1× COPUZM140
Progreen coating ten behoeve van PUZ-M140
Overig
1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
Bedieningen
Vaste bediening met backlight timer functies
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
1× PAR-SL97 A-E
Infrarood remote controller
1× PAR-SL101 A-E
Infrarood bediening tbv SLZ, PLA, PKFY-VLM
1× PAR-SA9 CA-E
Infrarood ontvanger tbv kanaalunits
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
