KSH-M140I BEDRAAD SET
Deze Mr. Slim kanaal-unit is een unit waarvan de statische opvoerhoogte op veel verschillende waarden kan worden ingesteld. Hierdoor kan er een optimale balans tussen kanaalwerk en opvoerhoogte bereikt worden, waardoor het systeem efficiënt draait. Instelmogelijkheden 35/50/70/100/150 Pa.
Deze set bestaat uit de volgende producten:
Kenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Koelcapaciteit
6.10 - 14.10 kW
EER / SEER (koeling)
2.82 / 5.2
Energie-efficiëntieklasse koelen
A
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
895 kWh
Verwarmingscapaciteit
4.20 - 15.80 kW
Verwarmingscapaciteit bij -10 graden
9.2 kW
COP / SCOP (verwarmen)
3.61 / 3.8
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
4.74 / 4.15 kW
Maximaal opgenomen vermogen
8 kW
Maximale stroomsterkte (MCA)
12.9 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
3.6 kg
Voorgevuld tot x m leidinglengte
30 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
65 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
1920.00 - 2760.00 m³/h
Luchtdebiet verwarmen
1920.00 - 2760.00 m³/h
Luchtdebiet buitendeel
5160 m3/h
Lengte leidingset
0 m
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-15.00 - 21.00 °C
Min. leidinglengte
0 m
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
34.00 - 43.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
34.00 - 43.00 dB(A)
Geluidsvermogenniveau binnenunit
67 dB(A)
Geluidsdrukniveau buitenunit koelen
55 dB(A)
Geluidsdrukniveau buitenunit verwarmen
57 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
47 dB(A)
Geluidsvermogenniveau buitenunit
73 dB(A)
Afmetingen & aansluitingen
Uitwendige buisdiameter (vloeistof/zuig)
9.52 - 15.88 mm
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
250 x 1600 x 732 mm
Uitwendige buisdiameter condensafvoer
32 mm
Afmetingen buiten-unit (HxBxD)
981 × 1050 × 330 mm
Leidingset meegeleverd
Nee
Uitvoering & werking
Leidingset met snelkoppelingen
Nee
Compatible met Amazon Alexa
Ja
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Ja
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondinbouw (kanaal)
Kleur binnenunit
Aluminium
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Type expansie
Buiten
Condensorunit, watergekoeld
Nee
Documentatie van KSH-M140I BEDRAAD SET
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-

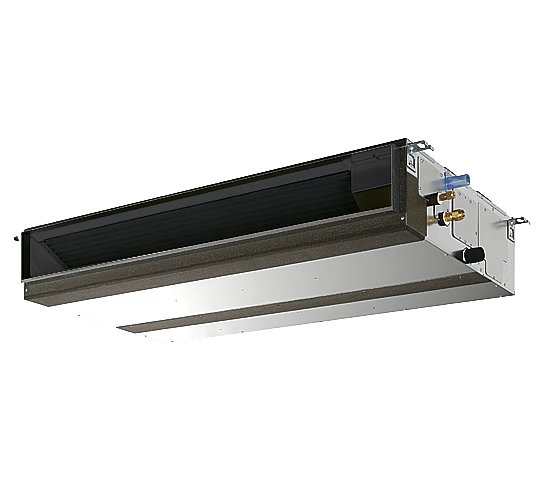

PEAD-M140 JAL
-
PAR-41 MAA
Installatie en montagematerialen
1× AL3043
2× AL5052
2× AL5054
Opstelbalken, frames en muursteunen
1× BF9530
Big Foot Fix-it Foot Mini 2x1000 mm
Op voorraad
Plenums, filters, kanaalwerk, slangen en roosters
1× TV6-200A
Toevoerplenum 6x200 PEAD-M140JA(L) / PEFY-M(P)140VMA(L)-A(1)
Op voorraad
1× RT6-200A
Retourplenum PEAD-M140JA(L) / PEFY-M(P)140VMA(L)-A(1)
Op voorraad
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
Op voorraad
1× PAC-HA31PAR
Montageset MAC-100FT-E tbv PEAD en PEFY-M/W-VMA
Op voorraad
Bedieningen
Vaste bediening met backlight timer functies
Op voorraad
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
Op voorraad
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
Op voorraad
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
Op voorraad
1× MAC-587 IF
Wi-Fi interface
Op voorraad
1× PAR-SL97 A-E
Infrarood remote controller
Op voorraad
1× PAR-SL101 A-E
Infrarood bediening tbv SLZ, PLA, PKFY-VLM
Op voorraad
1× PAR-SA9 CA-E
Infrarood ontvanger tbv kanaalunits
Niet op voorraad
Regeltechniek en externe koppelingen
1× PAC-SE41 TSE
Remote-sensor
Op voorraad
1× PAC-SE55 RA-E
Timer adapter ON-OFF
Op voorraad
1× PAC-SF40 RME
Adapter storing/in bedrijf
Op voorraad
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
Op voorraad
1× ME-AC-KNX-1V2
EIB Controller Interface
Leverbaar over drie weken
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
Op voorraad
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Leverbaar over drie weken
1× PAC-SK52 ST
Control service tool
Op voorraad
Coaten en spuiten
1× COPUZM140
Progreen coating ten behoeve van PUZ-M140
Levertijd minimaal twee weken na bestelling
Overig
1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
Op voorraad
Standaard voorzieningen
Auto-changeover
Auto-herstart
Hergebruiken van leidingen met Cleaning free
Rotatie & back-up- en 2e fase bijspringfunctie
Standaard-inverter-warmtepomp
Werking tot -15°C
