KSH-M200YDA-WB
Mr.Slim hoge druk kanaal-unit standaard inverter Set (R32)
Koelvermogen: 19,0 kW
Verwarmingsvermogen: 22,0 kW
Incl. PAR-41MAA-E bediening
Incl. aanzuigfilter (PEA-M-LA2)
Excl. condenspomp
Optioneel uit te breiden met o.a.:
- Condenspomp PAC-KE06DM-F1
- Filter box PAC-KE250TB-F
- Long life filter PAC-KE85LAF (i.c.m. filterbox)
Koelvermogen: 19,0 kW
Verwarmingsvermogen: 22,0 kW
Incl. PAR-41MAA-E bediening
Incl. aanzuigfilter (PEA-M-LA2)
Excl. condenspomp
Optioneel uit te breiden met o.a.:
- Condenspomp PAC-KE06DM-F1
- Filter box PAC-KE250TB-F
- Long life filter PAC-KE85LAF (i.c.m. filterbox)
Deze set bestaat uit de volgende producten:
Vermogen & prestaties
Exporteren
Koelcapaciteit
6.60 - 22.40 kW
EER / SEER (koeling)
3 / 5.51
Verwarmingscapaciteit
5.40 - 25.00 kW
Verwarmingscapaciteit bij -10 graden
12.5 kW
COP / SCOP (verwarmen)
3.4 / 3.77
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
6.33 / 6.59 kW
Opgenomen vermogen binnendeel koelen/verwarmen
0,32 / 0,32 kW
Maximaal opgenomen vermogen
17 kW
Maximale stroomsterkte (MCA)
27.3 A
Afzekering apparaat
32 A
Aansluiting voeding
Op buiten-unit (400V) en binnen-unit (230V)
Stroomsterkte binnendeel koelen/verwarmen
1,92 / 1,92 A
Bekabeling tussen buiten- en binnen-unit
2x1,5mm²
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
5.5 kg
Voorgevuld tot x meter leidinglengte
30 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
2520.00 - 3600.00 m³/h
Luchtdebiet verwarmen
2520.00 - 3600.00 m³/h
Luchtdebiet buitendeel
8400 m3/h
Externe statische druk
75 / 100 / 150 / 200 / 250 Pa
Bedrijfstemperatuur koelen (Dry Bulb)
-20.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
34.50 - 50.50 dB(A)
Geluidsdrukniveau binnenunit verwarmen
34.50 - 50.50 dB(A)
Geluidsvermogenniveau binnenunit
69.00 - 70.00 dB(A)
Geluidsdrukniveau buitenunit koelen
53 dB(A)
Geluidsdrukniveau buitenunit verwarmen
59 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
50 dB(A)
Geluidsvermogenniveau buitenunit
71 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 7/8"
Afmetingen binnen-unit (HxBxD)
470 x 1370 x 1120 mm
Gewicht binnenunit
88 kg
Uitwendige buisdiameter condensafvoer
32 mm
Afmetingen buiten-unit (HxBxD)
870 × 1100 × 460 mm
Gewicht buitenunit
120 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondinbouw (kanaal)
Kleur binnenunit
Aluminium
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (tot -15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja
Documentatie van KSH-M200YDA-WB
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PEA-M200 LA
-
PAR-41 MAA
Documentatie van opties
Selectie downloaden-
TV7-200A
-
ME-AC-KNX-1V2
-
PAC-SE55 RA-E
-
MAC-334 IF
-
ME-AC-MBS-1-2
Overig
1× FILTERFRAME 200-250
Filterframe incl. filter tbv PEA-M/RP200-250 LA/WKA en VMHS
1× TV7-200A
Toevoerplenum PEA-M200-250LA2 / PEFY-MS/ P200-250 VMHS-E
1× ME-AC-KNX-1V2
EIB Controller Interface
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
1× PAC-SE55 RA-E
Timer adapter ON-OFF
1× PAC-SF40 RME
Adapter storings- / inbedrijfsmelding Mr..Slim binnendeel
1× MAC-334 IF
System control interface
1× ME-AC-MBS-1-2
Modbus server tbv split inverter

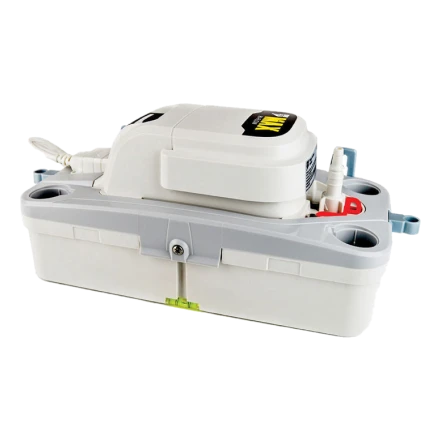

1× AL4043
Aspen - tankpomp 1,7 ltr - 5 mtr - 55 ltr/u
Bedieningen
1× PAC-SE42 TSE
Externe ruimte temperatuur voeler
Installatie en montagematerialen
1× PAC-SL12 SG-E
Air Outlet Guide tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL13 AG-E
Air Protection Guide tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL14 DS-E
Drain socket tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL15 DP-E
Centralized drain pan tbv PUZ-ZM100-140 & M200-250YDA
Regeltechniek en externe koppelingen
1× PAC-SL16 MA-E
M-net communicatie interface tbv PUZ-ZM100-140 & M200-25YDA
Plenums, filters, kanaalwerk, slangen en roosters
Filterframe incl. filter tbv PEA-M/RP200-250 LA/WKA en VMHS
Standaard voorzieningen
Auto-changeover
Auto-herstart
Hergebruiken van leidingen met Cleaning free
Hoogefficiënte DC-scroll-compressor
Inverter control
Pump down schakelaar
Rotatie & back-up- en 2e fase bijspringfunctie
Standaard-inverter-warmtepomp
Verwarmen bij lage temperaturen
Werking tot -15°C
Werking tot -20°C
