CSFH-M35I BEDRAAD SET
Deze cassette-unit is speciaal ontworpen voor inbouw in een systeemplafond met 60 x 60 cm plafondplaten en kent tevens een beperkte inbouwhoogte. Door de geringe afmetingen is de unit makkelijk toepasbaar in de veel voorkomende systeemplafondafmetingen.
Deze set bestaat uit de volgende producten:

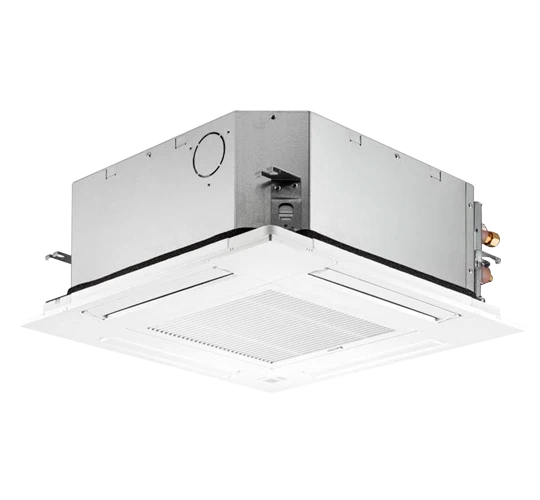

SLZ-M35 FA
Product bekijken
SLP-2 FA
Product bekijken
PAR-41 MAA
Product bekijken
SUZ-M35 VA
Product bekijkenKenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Koelcapaciteit
0.70 - 3.90 kW
EER / SEER (koeling)
3.2 / 6.7
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
183 kWh
Verwarmingscapaciteit
1.00 - 5.00 kW
Verwarmingscapaciteit bij -10 graden
2.4 kW
COP / SCOP (verwarmen)
3.71 / 4.3
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
1.09 / 1.07 kW
Maximaal opgenomen vermogen
1.8 kW
Maximale stroomsterkte (MCA)
8.7 A
Afzekering apparaat
10 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
0.9 kg
Voorgevuld tot x m leidinglengte
7 m
Extra vulling per meter leidinglengte
20 g
Max. leidinglengte
20 m
Max. hoogteverschil
12 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
390.00 - 570.00 m³/h
Luchtdebiet verwarmen
390.00 - 570.00 m³/h
Luchtdebiet buitendeel
2058 m3/h
Lengte leidingset
0 m
Bedrijfstemperatuur koelen (Dry Bulb)
-10.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-10.00 - 24.00 °C
Min. leidinglengte
1 m
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
25.00 - 34.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
25.00 - 34.00 dB(A)
Geluidsvermogenniveau binnenunit
51 dB(A)
Geluidsdrukniveau buitenunit koelen
48 dB(A)
Geluidsdrukniveau buitenunit verwarmen
48 dB(A)
Geluidsvermogenniveau buitenunit
59 dB(A)
Afmetingen & aansluitingen
Uitwendige buisdiameter (vloeistof/zuig)
6.35 - 9.52 mm
Koelleiding diameters
1/4" - 3/8"
Afmetingen binnen-unit (HxBxD)
245 x 570 x 570 mm
Uitwendige buisdiameter condensafvoer
25 mm
Afmetingen buiten-unit (HxBxD)
550 × 800 × 285 mm
Leidingset meegeleverd
Nee
Uitvoering & werking
Leidingset met snelkoppelingen
Nee
Compatible met Amazon Alexa
Ja
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Ja
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Cassette (4-zijdig)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Nee (-10°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Nee
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja
Type expansie
Buiten
Condensorunit, watergekoeld
Nee
Documentatie van CSFH-M35I BEDRAAD SET
Selectie downloaden-
Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-
SLZ-M35 FA
-
SLP-2 FA
-
PAR-41 MAA
Installatie en montagematerialen

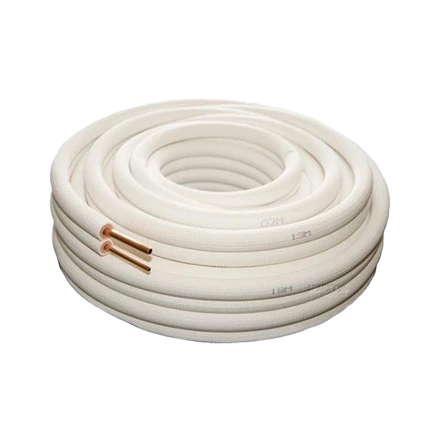

1× AL3040
2× AL5051
2× AL5052
Opstelbalken, frames en muursteunen
1× BF9530
1× BF9284
1× AL5301
Coaten en spuiten
1× COSUZM35
Progreen coating ten behoeve van SUZ-M35.
Levertijd minimaal twee weken na bestelling
Plenums, filters, kanaalwerk, slangen en roosters
Rooster PLFY-P/WL..VFM of SLZ excl. Bediening
Op voorraad
Bedieningen
Vaste bediening met backlight timer functies
Op voorraad
Standaard voorzieningen
Auto Vane-modus
Ingebouwde condenspomp
