CSFH-M25I BEDRAAD SET
Deze cassette-unit is speciaal ontworpen voor inbouw in een systeemplafond met 60 x 60 cm plafondplaten en kent tevens een beperkte inbouwhoogte. Door de geringe afmetingen is de unit makkelijk toepasbaar in de veel voorkomende systeemplafondafmetingen.
Deze set bestaat uit de volgende producten:

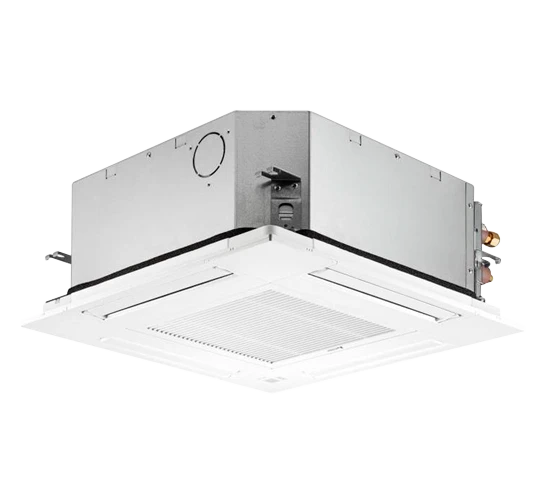

SLZ-M25 FA
Product bekijken
SLP-2 FA
Product bekijken
PAR-41 MAA
Product bekijken
SUZ-M25 VA
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit
1.40 - 3.20 kW
EER / SEER (koeling)
3.8 / 6.3
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
139 kWh
Verwarmingscapaciteit
1.30 - 4.20 kW
Verwarmingscapaciteit bij -10 graden
1.9 kW
COP / SCOP (verwarmen)
3.61 / 4.3
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
0.65 / 0.88 kW
Maximaal opgenomen vermogen
1.5 kW
Maximale stroomsterkte (MCA)
7 A
Afzekering apparaat
10 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Voorgevuld tot x m leidinglengte
7 m
Extra vulling per meter leidinglengte
20 g
Max. leidinglengte
20 m
Max. hoogteverschil
12 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
390.00 - 510.00 m³/h
Luchtdebiet verwarmen
390.00 - 510.00 m³/h
Luchtdebiet buitendeel
2178 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-10.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-10.00 - 24.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
25.00 - 31.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
25.00 - 31.00 dB(A)
Geluidsvermogenniveau binnenunit
48 dB(A)
Geluidsdrukniveau buitenunit koelen
45 dB(A)
Geluidsdrukniveau buitenunit verwarmen
46 dB(A)
Geluidsvermogenniveau buitenunit
59 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
1/4" - 3/8"
Afmetingen binnen-unit (HxBxD)
245 x 570 x 570 mm
Uitwendige buisdiameter condensafvoer
25 mm
Afmetingen buiten-unit (HxBxD)
550 × 800 × 285 mm
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Cassette (4-zijdig)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Nee (-10°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Nee
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja
Documentatie van CSFH-M25I BEDRAAD SET
Selectie downloaden-
Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-
SLZ-M25 FA
-
SLP-2 FA
-
PAR-41 MAA
Installatie en montagematerialen
1× AL3040
2× AL5051
2× AL5052
Opstelbalken, frames en muursteunen
1× BF9530
1× BF9284
1× AL5301
Coaten en spuiten
1× COSUZM25
Progreen coating ten behoeve van SUZ-M25.
Levertijd minimaal twee weken na bestelling
Plenums, filters, kanaalwerk, slangen en roosters
Rooster PLFY-P/WL..VFM of SLZ excl. Bediening
Op voorraad
Bedieningen
Vaste bediening met backlight timer functies
Op voorraad
Overig
1× MAC-587 IF
Wi-Fi interface
Op voorraad
Standaard voorzieningen
Auto Vane-modus
Ingebouwde condenspomp
