PTH-ZM140YDA-WB
Triple-split plafond onderbouw power inv. 14,0 kW (YDA)
Deze set bestaat uit de volgende producten:

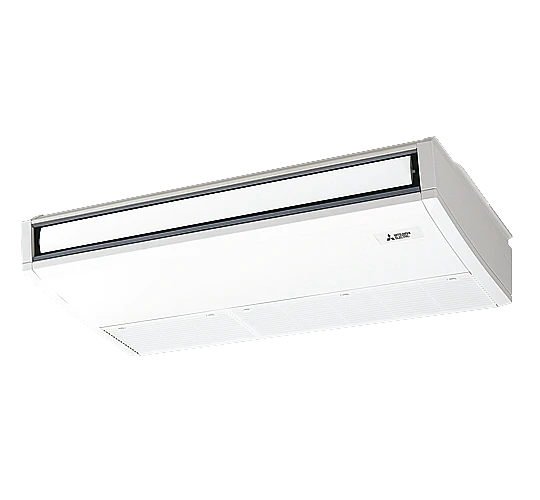

3× PCA-M50 KA
Product bekijken
PAR-41 MAA
Product bekijken
MSDT-111 R3-E
Product bekijken
PUZ-ZM140 YDA
Product bekijkenKenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Koelcapaciteit totaal
5.40 - 15.00 kW
Verwarmingscapaciteit totaal
5.40 - 18.00 kW
Elektrische gegevens
Maximale stroomsterkte (MCA)
10.11 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten0uniut
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Voeding, fase & frequentie buitendeel
400V / 3~N+a / 50 Hz
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
3.6 kg
Max. hoogteverschil
30 m
Luchtdebiet buitendeel
5820 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-20.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Aantal koelcircuits (compressoren)
1
Min. leidinglengte per circuit
2 m
Max. leidinglengte totaal
100 m
Aantal binnenunits totaal
3
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
32.00 - 40.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
32.00 - 40.00 dB(A)
Geluidsvermogenniveau binnenunit
60 dB(A)
Geluidsdrukniveau buitenunit koelen
49 dB(A)
Geluidsdrukniveau buitenunit verwarmen
51 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
46 dB(A)
Geluidsvermogenniveau buitenunit
68 dB(A)
Afmetingen & aansluitingen
Uitwendige buisdiameter vloeistofleiding
9.52 mm
Nom. diameter vloeistofleiding
3/8"
Afmetingen binnen-unit (HxBxD)
230 x 960 x 680 mm
Gewicht binnenunit
26 kg
Afmetingen buiten-unit (HxBxD)
870 × 1100 × 460 mm
Gewicht buitenunit
121 kg
Leidingset meegeleverd
Nee
Uitvoering & werking
Compatible met Amazon Alexa
Ja
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Ja
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondonderbouw
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Type expansie
Buiten
Documentatie van PTH-ZM140YDA-WB
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PCA-M50 KA
-
PAR-41 MAA
Installatie en montagematerialen
1× AL3041
Dubbel geisol. koelleiding 1/4 - 1/2 op rol (20m)
Op voorraad
1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
Op voorraad
3× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
3× AL5053
RVS Flare adapter 1/2 (30)
Op voorraad
1× AL5052
RVS Flare adapter 3/8 (35)
Op voorraad
1× AL5054
RVS Flare adapter 5/8 (24)
Op voorraad
1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
Op voorraad
2× AL5508
Wartel M25
Op voorraad
1× PAC-SJ92 DM-E
Condenspomp PCA-M35-50KA / PCFY-P40VKM
Op voorraad
1× PAC-SL12 SG-E
Air Outlet Guide tbv PUZ-ZM100-140YDA
Niet op voorraad
1× PAC-SL13 AG-E
Air Protection Guide tbv PUZ-ZM100-140YDA
Niet op voorraad
1× PAC-SL14 DS-E
Drain socket tbv PUZ-ZM100-140YDA
Niet op voorraad
1× PAC-SL15 DP-E
Centralized drain pan tbv PUZ-ZM100-140YDA
Niet op voorraad
Opstelbalken, frames en muursteunen
1× BF9530
1× ASFF1
Bedieningen
1× PAR-SL94 BE
IR remote controller incl. ontvanger tbv PCA + PCFY
Op voorraad
Vaste bediening met backlight timer functies
Op voorraad
Plenums, filters, kanaalwerk, slangen en roosters
1× PAC-SH88 KF-E
Hoogrendementsfilter PCA-M35-50 KA
Niet op voorraad
Regeltechniek en externe koppelingen
1× MAC-587 IF
Wi-Fi interface
Op voorraad
1× PAC-SL16 MA-E
M-net communicatie interface tbv PUZ-ZM100-140YDA
Op voorraad
Coaten en spuiten
1× COPUZZM100
Progreen coating ten behoeve van PUZ-ZM100
Levertijd minimaal twee weken na bestelling
