CSQH-ZM140YDA-WB
Quatro-split 4z cassette 60x60 power inv. 14,0 kW (YDA)
Deze set bestaat uit de volgende producten:

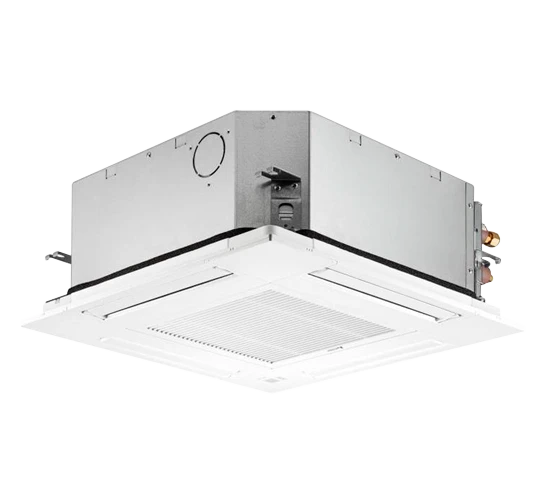

4× SLZ-M35 FA
Product bekijken
4× SLP-2 FA
Product bekijken
PAR-42 MAAB
Product bekijken
MSDF-1111 R2-E
Product bekijken
PUZ-ZM140 YDA
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit totaal
5.40 - 15.00 kW
Verwarmingscapaciteit totaal
3.70 - 18.00 kW
Elektrische gegevens
Maximale stroomsterkte (MCA)
9.96 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Voeding, fase & frequentie buitendeel
400V / 3~N+a / 50 Hz
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
3.6 kg
Voorgevuld tot x meter leidinglengte
40 m
Extra vulling per meter leidinglengte
40 g
Max. hoogteverschil
30 m
Luchtdebiet buitendeel
5820 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-20.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Min. leidinglengte per circuit
2 m
Max. leidinglengte totaal
100 m
Aantal binnenunits totaal
4
Geluidsprestaties
Geluidsdrukniveau buitenunit koelen
49 dB(A)
Geluidsdrukniveau buitenunit verwarmen
51 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
46 dB(A)
Geluidsvermogenniveau buitenunit
68 dB(A)
Afmetingen & aansluitingen
Nom. diameter vloeistofleiding
3/8"
Afmetingen buiten-unit (HxBxD)
870 × 1100 × 460 mm
Gewicht buitenunit
121 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Cassette (4-zijdig)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Documentatie van CSQH-ZM140YDA-WB
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
SLZ-M35 FA
-
SLP-2 FA
-
PAR-42 MAAB
Installatie en montagematerialen
1× AL3040
Dubbel geisol. koelleiding 1/4 - 3/8 op rol (20m)
1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
1× AL304330
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (30m)
4× AL5051
RVS Flare adapter 1/4 (24)
5× AL5052
RVS Flare adapter 3/8 (35)
1× AL5054
RVS Flare adapter 5/8 (24)
1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
2× AL5508
Wartel M25
1× PAC-SL12 SG-E
Air Outlet Guide tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL13 AG-E
Air Protection Guide tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL14 DS-E
Drain socket tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL15 DP-E
Centralized drain pan tbv PUZ-ZM100-140 & M200-250YDA
Opstelbalken, frames en muursteunen
1× BF9530
1× ASFF1
Regeltechniek en externe koppelingen
1× PAC-SL16 MA-E
M-net communicatie interface tbv PUZ-ZM100-140 & M200-25YDA
Coaten en spuiten
1× COPUZZM100
Progreen coating ten behoeve van PUZ-ZM100
Plenums, filters, kanaalwerk, slangen en roosters
Uitblaaspaneel t.b.v. 4-zijdige cassette 60x60 SLZ/PLFY-VFM
Bedieningen
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
Universele witte wandbediening met R32 alarm (City Multi)
