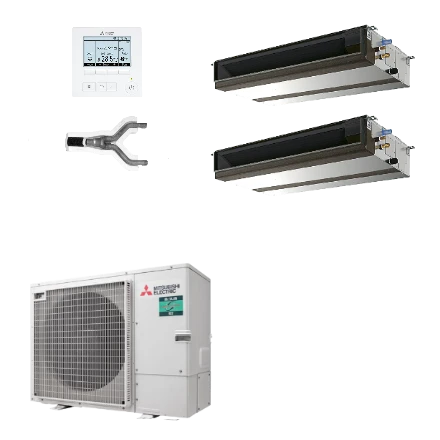

KDH-M200YDA-WB
Deze set bestaat uit de volgende producten:
2× PEAD-M100 JAL
Product bekijken
PAR-41 MAA
Product bekijken
MSDD-50 WR2-E
Product bekijken
PUZ-M200 YDA
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit totaal
6.60 - 22.40 kW
Verwarmingscapaciteit totaal
5.40 - 25.00 kW
Elektrische gegevens
Afzekering apparaat
25 A
Voeding, fase & frequentie buitendeel
400V / 3~N+a / 50 Hz
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
5.5 kg
Max. hoogteverschil
30 m
Bedrijfstemperatuur koelen (Dry Bulb)
-20.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Min. leidinglengte per circuit
2 m
Max. leidinglengte totaal
100 m
Aantal binnenunits totaal
2
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
31.00 - 39.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
31.00 - 39.00 dB(A)
Geluidsvermogenniveau binnenunit
62 dB(A)
Geluidsdrukniveau buitenunit koelen
53 dB(A)
Geluidsdrukniveau buitenunit verwarmen
59 dB(A)
Geluidsvermogenniveau buitenunit
71 dB(A)
Afmetingen & aansluitingen
Nom. diameter vloeistofleiding
3/8"
Afmetingen binnen-unit (HxBxD)
250 x 1400 x 732 mm
Gewicht binnenunit
37 kg
Afmetingen buiten-unit (HxBxD)
870 × 1100 × 460 mm
Gewicht buitenunit
120 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondinbouw (kanaal)
Kleur binnenunit
Overig
Inverter gestuurd
Ja
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Documentatie van KDH-M200YDA-WB
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PEAD-M100 JAL
-
PAR-41 MAA
Documentatie van opties
Selectie downloaden-
RT5-200A
Overig
2× RT5-200A
Retourplenum PEAD-M100-125JA / PEFY-MS/ M80-125 VMA-A1
2× TV5-200A
Toevoerplenum PEAD-M100-125JA / PEFY-MS/ M80-125 VMA-A1
Installatie en montagematerialen
1× PAC-SL12 SG-E
Air Outlet Guide tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL13 AG-E
Air Protection Guide tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL14 DS-E
Drain socket tbv PUZ-ZM100-140 & M200-250YDA
1× PAC-SL15 DP-E
Centralized drain pan tbv PUZ-ZM100-140 & M200-250YDA
Regeltechniek en externe koppelingen
1× PAC-SL16 MA-E
M-net communicatie interface tbv PUZ-ZM100-140 & M200-25YDA
1× PAC-SE55 RA-E
Timer adapter ON-OFF
1× PAC-SF40 RME
Adapter storings- / inbedrijfsmelding Mr..Slim binnendeel
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
1× ME-AC-KNX-1V2
EIB Controller Interface
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Plenums, filters, kanaalwerk, slangen en roosters
Retourplenum PEAD-M100-125JA / PEFY-MS/ M80-125 VMA-A1
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
1× PAC-HA31PAR
Montageset MAC-100FT-E tbv PEAD en PEFY-M/W-VMA
Bedieningen
Vaste bediening met backlight timer functies
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
1× PAR-SL97 A-E
Infrarood remote controller
1× PAR-SL101 A-E
Infrarood bediening tbv SLZ, PLA, PKFY-VLM
1× PAR-SA9 CA-E
Infrarood ontvanger tbv kanaalunits
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
1× PAC-SE42 TSE
Externe ruimte temperatuur voeler
Standaard voorzieningen
Auto-changeover
Auto-herstart
Hergebruiken van leidingen met Cleaning free
Hoogefficiënte DC-scroll-compressor
Inverter control
Pump down schakelaar
Rotatie & back-up- en 2e fase bijspringfunctie
Standaard-inverter-warmtepomp
Verwarmen bij lage temperaturen
Werking tot -15°C
Werking tot -20°C
