Name: Mr. Slim Power Inverter 6,0 kW buitenunit (R32)
SKU: PUZ-ZM60 VHA

PUZ-ZM60 VHA

Mr. Slim Power Inverter Warmtepomp (R32) Koeling 6,0 kW / Verwarming 7,0 kW / Verwarming bij -10 4,2 kW Voeding 230/1/50 afzekerwaarde 25A Geluidsniveau (nachtverlaging) 47/49dB(A) Afmeting (HxBxD) 943x950x355 mm

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren

Koelcapaciteit

2.70 - 6.50 kW

EER (koeling)

4.2

Verwarmingscapaciteit

2.80 - 8.20 kW

Verwarmingscapaciteit bij -10 graden

4.3 kW

COP (verwarming)

4.1

Elektrische gegevens

Voeding, fase & frequentie

230V / 1~N+a / 50 Hz

Maximaal opgenomen vermogen

4.4 kW

Maximale stroomsterkte (MCA)

19 A

Afzekering apparaat

20 A

Technische gegevens

PED categorie in overeenstemming met 2014/68/EU

Type koudemiddel (GWP)

R32 (675)

Koudemiddelinhoud

2.8 kg

Max. leidinglengte

55 m

Max. hoogteverschil

30 m

Bedrijfstemperatuur koelen (Dry Bulb)

-15.00 - 46.00 °C

Bedrijfstemperatuur verwarmen (Wet Bulb)

-20.00 - 21.00 °C

Geluidsprestaties

Geluidsdrukniveau koelen

44.00 - 47.00 dB(A)

Geluidsdrukniveau verwarmen

49 dB(A)

Geluidsvermogenniveau

67 dB(A)

Afmetingen & aansluitingen

Uitwendige buisdiameter (vloeistof/zuig)

9.52 - 15.88 mm

Koelleiding diameters

3/8" - 5/8"

Afmetingen (HxBxD)

943 × 950 × 330 mm

Gewicht

70 kg

Uitvoering & werking

Compatible met Amazon Alexa

Nee

Compatible met Apple HomeKit

Nee

Compatible met Google Assistant

Nee

Met IFTTT ondersteuning

Nee

Werkingsprincipe

Koelen en verwarmen

Inverter gestuurd

Type expansie

Buiten

Documentatie van PUZ-ZM60 VHA

Selectie downloaden

Brochure

Coaten en spuiten

1× COPUZZM60

Progreen coating ten behoeve van PUZ-ZM60

Levertijd minimaal twee weken na bestelling

Overig

1× PAC-SJ95 MA-E

M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)

Op voorraad

Regeltechniek en externe koppelingen

1× PAC-SK52 ST

Control service tool

Op voorraad

Standaard voorzieningen

Auto-changeover

Auto-herstart

Hergebruiken van leidingen met Cleaning free

Koelen bij lage temperaturen

Power-inverter-warmtepomp

Werking tot -15°C

Ben jij een professional? Ontdek de voordelen van een account

Vraag een account aan. Heb je al een account? Log hier in

Ontdekken

Ook verkrijgbaar in set

KSH-ZM60I BEDRAAD SET

Deze kanaal-unit is een unit waarvan de statische opvoerhoogte op veel verschillende waarden kan worden ingesteld. Hierdoor kan er een optimale balans tussen kanaalwerk en opvoerhoogte bereikt worden, waardoor het systeem efficiënt draait. Instelmogelijkheden 35/50/70/100/150 Pa.
Set bekijken
CSH-ZM60I SET

De Mr. Slim Cassette-units zijn inbouwunits speciaal ontworpen voor situaties waar een airconditioner onopvallend aanwezig dient te zijn. De cassette-units zijn uitermate geschikt voor vrijwel alle professionele toepassingen als winkels, kantoren, praktijkruimten, apotheken en restaurants. De cassette-unit wordt grotendeels in het verlaagde plafond geïntegreerd. Het gedeelte dat zichtbaar blijft heeft een slanke en moderne vormgeving.
Set bekijken

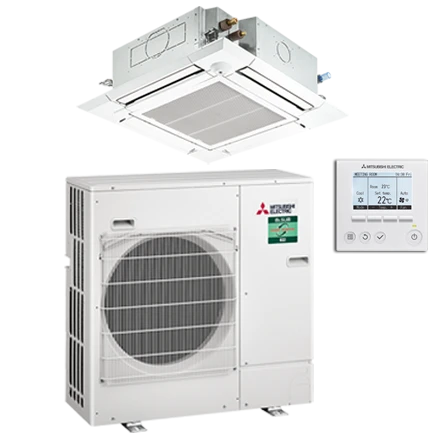

CSH-ZM60I BEDRAAD SET

De Mr. Slim Cassette-units zijn inbouwunits speciaal ontworpen voor situaties waar een airconditioner onopvallend aanwezig dient te zijn. De cassette-units zijn uitermate geschikt voor vrijwel alle professionele toepassingen als winkels, kantoren, praktijkruimten, apotheken en restaurants. De cassette-unit wordt grotendeels in het verlaagde plafond geïntegreerd. Het gedeelte dat zichtbaar blijft heeft een slanke en moderne vormgeving.
Set bekijken
KSH-ZM60I BEDRAAD (P) SET

Deze kanaal-unit is een unit waarvan de statische opvoerhoogte op veel verschillende waarden kan worden ingesteld. Hierdoor kan er een optimale balans tussen kanaalwerk en opvoerhoogte bereikt worden, waardoor het systeem efficiënt draait. Instelmogelijkheden 35/50/70/100/150 Pa.
Set bekijken

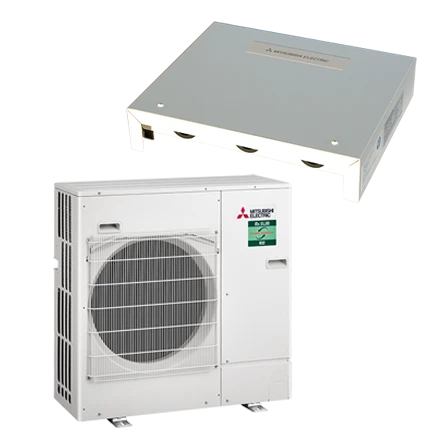

LBK-ZM60I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -6,0/+7,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 6,0 kW
Nom. capaciteit verwarmen (+7°C): 7,0 kW
Nom. capaciteit verwarmen (-10°C): 4,2 kW

Luchthoeveelheid bij 1 unit (min/nom): 630 / 1.260 m³/h
Luchthoeveelheid bij 1 unit (max): 2.520 m³/h
Luchthoeveelheid bij 2-5 units (max): 5.544 m³/h
Luchthoeveelheid bij 6 units (max): 6.653 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 0,6 liter
- bij 30m leidingwerk: 1,8 liter
- bij 20m leidingwerk: 2,7 liter
- bij 10m leidingwerk: 3,6 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden.Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Let bij CO2 sturing LBK op minimale luchthoeveelheid per warmtepomp.
Set bekijken
SMU-ZM60KHB SET

S-MEXT Downflow ZM60 incl. opties set
Set bekijken
SMO-ZM60K SET

S-MEXT Upflow ZM60 basis set
Set bekijken

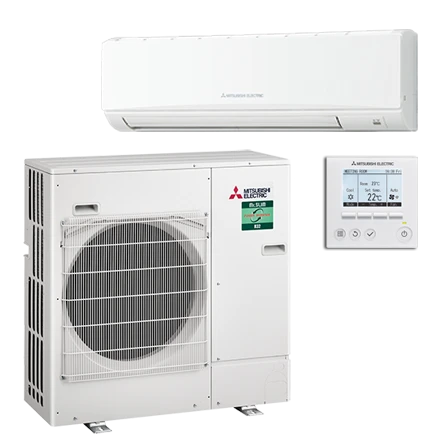

WSH-ZM60I BEDRAAD SET

De Mr. Slim wand-units zijn opbouwunits speciaal ontworpen voor montage hoog aan de wand. Hierdoor is de luchtverdeling in de ruimte ideaal. De wand-units hebben een beperkte afmeting, zijn stijlvol en tijdloos vormgegeven waardoor ze geschikt zijn voor vrijwel elke situatie.
Set bekijken

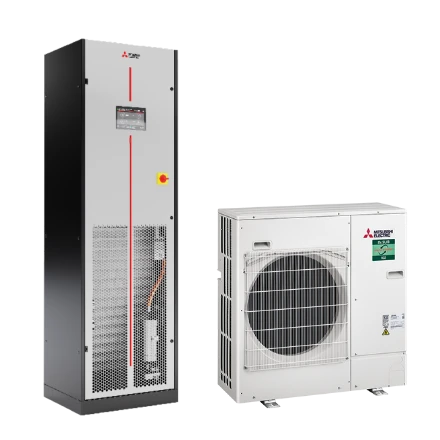

SMO-ZM60KHB SET

S-MEXT Upflow ZM60 incl. opties set
Set bekijken
SMU-ZM60K SET

S-MEXT Downflow ZM60 basis set
Set bekijken

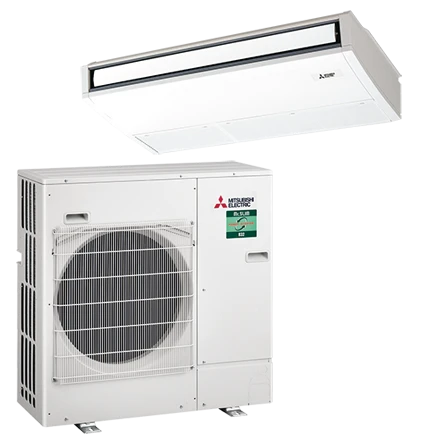

PSH-ZM60I SET

Set bekijken

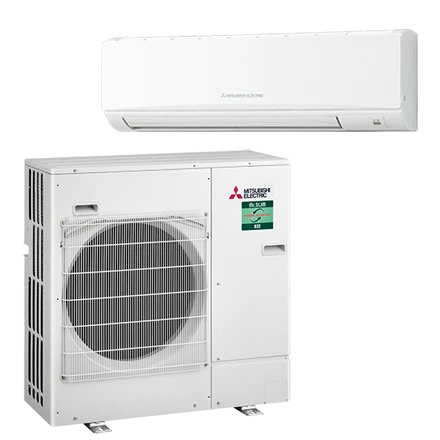

WSH-ZM60I SET

De Mr. Slim wand-units zijn opbouwunits speciaal ontworpen voor montage hoog aan de wand. Hierdoor is de luchtverdeling in de ruimte ideaal. De wand-units hebben een beperkte afmeting, zijn stijlvol en tijdloos vormgegeven waardoor ze geschikt zijn voor vrijwel elke situatie.
Set bekijken
PSH-ZM60I BEDRAAD SET
