PUZ-ZM250 YKA

Mr. Slim Power Inverter Warmtepomp (R32)
Koelvermogen: 22,4 kW
Verwarmingsvermogen: 27,0 kW

Vloeistofaansluiting: 1/2" flair
Gasaansluiting: 1" soldeer of 3/4"flare

Als gasleiding kan 7/8" toegepast worden tot 50m leidinglengte.
Je kunt deze in de 1"soldeeeraansluiting steken of verlopen van 3/4"flare naar 7/8".
Let op: het koelvermogen zal vanaf 6m afnemen tot max. 25% bij 50m.

Vanaf 50m leidinglengte dient 1.1/8" toegepast te worden.
Je kunt deze over de 1" soldeeraansluiting schuiven of verlopen van 3/4"flare naar 1.1/8".
Bij het toepassen van 1.1/8" is er geen capaciteitsverlies.

Exporteren

Vermogen & prestaties

Elektrische gegevens

Technische gegevens

Geluidsprestaties

Afmetingen & aansluitingen

Uitvoering & werking

Brochure

Installatie en montagematerialen

Opstelbalken, frames en muursteunen

Coaten en spuiten

Regeltechniek en externe koppelingen

Standaard voorzieningen

Ben jij een professional? Ontdek de voordelen van een account

Vraag een account aan. Heb je al een account? Log hier in

Ontdekken

Ook verkrijgbaar in set

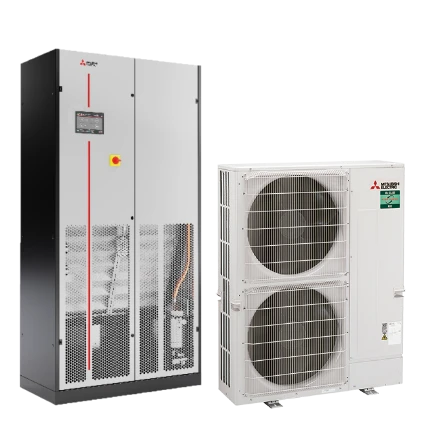

SMO-ZM250KHB SET

Name: Mr. Slim Power Inverter buitenunit 22,0 kW (R32)
SKU: PUZ-ZM250 YKA

S-MEXT Upflow ZM250 incl. opties set

Airco splitsysteem - single split compleet

Set bekijken

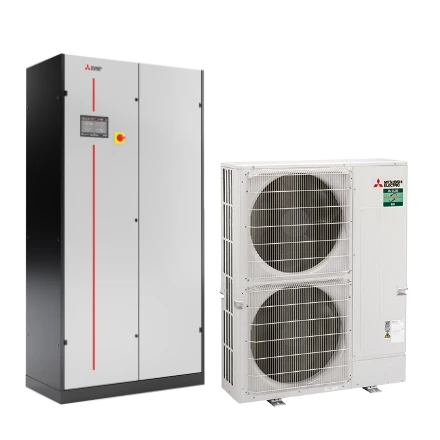

SMU-ZM250KHB SET

S-MEXT Downflow ZM250 incl. opties set

Set bekijken

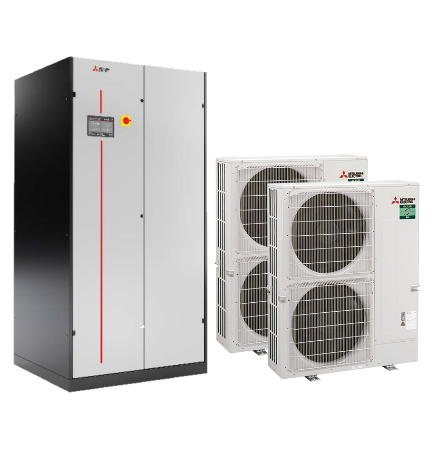

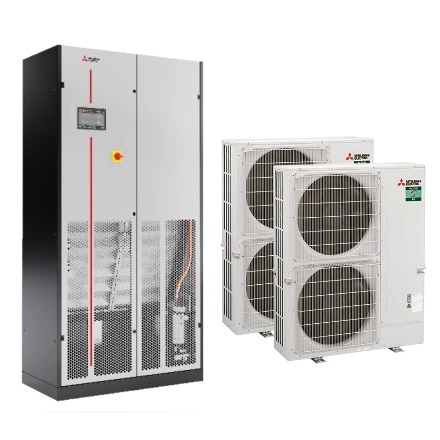

SMO-ZM500KHB SET

S-MEXT Upflow 2x ZM250 incl. opties set

Set bekijken

KSH-ZM250I BEDRAAD SET

Mr.Slim hoge druk kanaal-unit power inverter Set (R32)
Koelvermogen: 22,4 kW
Verwarmingsvermogen: 27,0 kW
Incl. PAR-41MAA-E bediening
Excl. aanzuigfilter en condenspomp

Optioneel uit te breiden met o.a.:
- Filterframe 200-250
- Condenspomp PAC-KE06DM-F1
- Filter box PAC-KE250TB-F
- Long life filter PAC-KE85LAF (i.c.m. filterbox)

Aansluitdiameter gasleiding buitendeel: 3/4" (flare) of 1" (soldeer)
Benodigde koelleidingdiameter <50m: 1/2 - 7/8"
Benodigde koelleidingdiameter >50m: 1/2 - 1.1/8"

Set bekijken

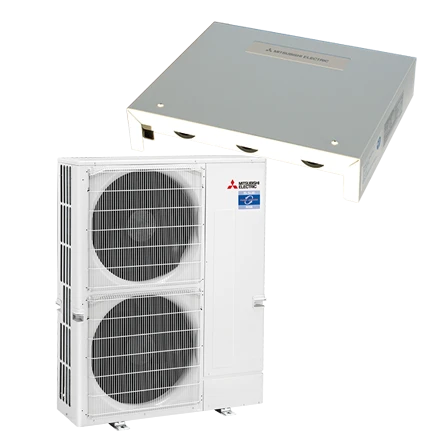

LBK-ZM250I 0-10V (R32) SET

Mr.Slim power inverter warmtepomp -25,0/+27,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 25,0 kW
Nom. capaciteit verwarmen (+7°C): 27,0 kW
Nom. capaciteit verwarmen (-10°C): 16,5 kW

Luchthoeveelheid bij 1 unit (min/nom): 2.268 / 4.860 m³/h
Luchthoeveelheid bij 1 unit (max): 9.720 m³/h
Luchthoeveelheid bij 2-5 units (max): 21.384 m³/h
Luchthoeveelheid bij 6 units (max): 25.661 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 2,5 liter
- bij 10m leidingwerk: 11,1 liter
- bij 20m leidingwerk: 9,3 liter
- bij 30m leidingwerk: 7,5 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.
