LBK-SHW140I 0-10V SET
LBK-SHW140I 0-10V SET
Mr.Slim Zubadan inverter warmtepomp -12,5/+14,0 kW (R410A)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modus

Nom. capaciteit koelen: 12,5 kW
Nom. capaciteit verwarmen (+7°C): 14,0 kW
Nom. capaciteit verwarmen (-10°C): 14,0 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.290 / 2.520 m³/h
Luchthoeveelheid bij 1 unit (max): 5.040 m³/h
Luchthoeveelheid bij 2-5 units (max): 12.600 m³/h
Luchthoeveelheid bij 6 units (max): 15.120 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 1,25 liter
- bij 30m leidingwerk: 3,75 liter
- bij 20m leidingwerk: 4,65 liter
- bij 10m leidingwerk: 5,55 liter

Algemene gegevens:
Koudemiddel: R410A
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Deze set bestaat uit de volgende producten

Master Interface Board tbv Mr.Slim op DX

PAC-IF013 B-E

Product bekijken

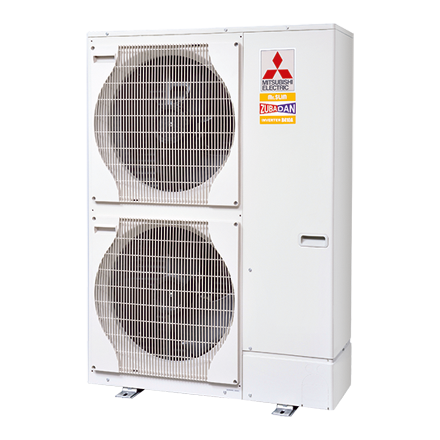

Ecodan Zubadan Inverter Warmtepomp SHW140 YHA

PUHZ-SHW140 YHA

Product bekijken

Vermogen & prestaties

Electrische gegevens

Technische gegevens

Geluidsprestaties

Afmetingen & aansluitingen

Uitvoering & werking

Documentatie van set LBK-SHW140I 0-10V SET

  • Brochure

Documentatie van componenten

  • PAC-IF013 B-E
  • PUHZ-SHW140 YHA

Documentatie van opties

  • PAC-SIF013 B-E
  • PAC-SJ95 MA-E

Installatie en montagematerialen

Opstelbalken, frames en muursteunen

Regeltechniek en externe koppelingen

Overig

Standaard voorzieningen
Auto-herstart

Auto-herstart

Units die over deze functie beschikken starten automatisch weer op als de spanning is hersteld na spanningsuitval.

Stille werking

Stille werking

De werking van het systeem kan zodanig worden aange- past dat een stille werking van de buiten-unit prioriteit krijgt boven de prestaties van het airconditioningsysteem.

Werking tot -25°C

Werking tot -25°C

Breed werkingsgebied in verwarmingsbedrijf.

Zubadan inverter warmtepomp

Zubadan inverter warmtepomp

De Zubadan-inverter-warmtepompen zijn voorzien van de unieke Flash Injectie Technologie die bestaat uit een Heat Interchanger Circuit (HIC) en een by-pass.

DC-compressor

DC-compressor

De Mitsubishi Electric DC-compressor kenmerken zich door een lage opstartstroom. Door de inverter uitvoering is er geen sprake meer van een piekstroom bij opstarten.

Inverter control

Inverter control

De Inverter regeling verzorgt de spanning, het voltage en de frequentie van de stuurstroom van de compressor en kan hiermee exact het geleverde koel- verwarmingsvermogen afstemmen op de vraag van het vertrek.

Verwarmen bij lage temperaturen

Verwarmen bij lage temperaturen

De buiten-units kunnen zelfs nog bij zeer lage buiten- temperaturen energie uit de buitenlucht halen. Door de verschillende technische uitvoeringen van de buiten-units is het werkingsbereik verschillend per serie.
