WS-TP35I SET
De MSY-TP combineert een hoog rendement met een modern wit design. Deze unit is specifiek ontwikkeld voor MER/SER-ruimtes, omdat deze een hogere mate van voelbare koeling behoeven.
Unieke eigenschappen
- Compact en wit design
- Laag gebruik van koudemiddel R32
- Hoge voelbare capaciteit 90%
- Capaciteit van 3,5 en 5,0 kW
- Werking tot -25°C buitentemperatuur
- Externe monitoring mogelijk
Deze set is uitsluitend te bedienen i.c.m. de MAC-334IF-E en de PAR-41MAA-E wandbediening (standaard) of via externe aansturing d.m.v. bijvoorbeeld Modbus of KNX (zie opties). Alle genoemde regelingen zijn niet te combineren!
LET OP: Voeding naar binnen-unit!
Unieke eigenschappen
- Compact en wit design
- Laag gebruik van koudemiddel R32
- Hoge voelbare capaciteit 90%
- Capaciteit van 3,5 en 5,0 kW
- Werking tot -25°C buitentemperatuur
- Externe monitoring mogelijk
Deze set is uitsluitend te bedienen i.c.m. de MAC-334IF-E en de PAR-41MAA-E wandbediening (standaard) of via externe aansturing d.m.v. bijvoorbeeld Modbus of KNX (zie opties). Alle genoemde regelingen zijn niet te combineren!
LET OP: Voeding naar binnen-unit!
Deze set bestaat uit de volgende producten:
MSY-TP35 VF
Product bekijken
MAC-334 IF
Product bekijken
PAR-41 MAA
Product bekijken
MUY-TP35 VF
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit
1.50 - 4.00 kW
EER / SEER (koeling)
4.61 / 9
Energie-efficiëntieklasse koelen
A+++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
136 kWh
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Opgenomen vermogen bij koelen
0.76 kW
Maximaal opgenomen vermogen
2 kW
Maximale stroomsterkte (MCA)
9.6 A
Afzekering apparaat
12 A
Aansluiting voeding
Op binnen-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Voorgevuld tot x m leidinglengte
7 m
Extra vulling per meter leidinglengte
10 g
Max. leidinglengte
20 m
Max. hoogteverschil
12 m
Aantal ventilatiesnelheden
4
Luchtdebiet koelen
606.00 - 984.00 m³/h
Luchtdebiet buitendeel
1758 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-25.00 - 46.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
31.00 - 45.00 dB(A)
Geluidsvermogenniveau binnenunit
60 dB(A)
Geluidsdrukniveau buitenunit koelen
45 dB(A)
Geluidsvermogenniveau buitenunit
58 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
1/4" - 3/8"
Afmetingen binnen-unit (HxBxD)
305 x 923 x 250 mm
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
550 × 800 × 285 mm
Uitvoering & werking
Werkingsprincipe
Alleen koelen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Documentatie van WS-TP35I SET
Selectie downloaden-
Energielabel
Documentatie van componenten
Selectie downloaden-
MSY-TP35 VF
-
MAC-334 IF
-
PAR-41 MAA
Documentatie van opties
Selectie downloaden-
ME-AC-KNX-1V2
-
ME-AC-MBS-1-2
Installatie en montagematerialen
1× AL3040
Dubbel geisol. koelleiding 1/4 - 3/8 op rol (20m)
Op voorraad
2× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
2× AL5052
RVS Flare adapter 3/8 (35)
Op voorraad
1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
Op voorraad
2× AL5508
Wartel M25
Op voorraad
1× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u
Op voorraad
Opstelbalken, frames en muursteunen
1× AL5301
1× BF9284
Regeltechniek en externe koppelingen
1× ME-AC-KNX-1V2
EIB Controller Interface
Op voorraad

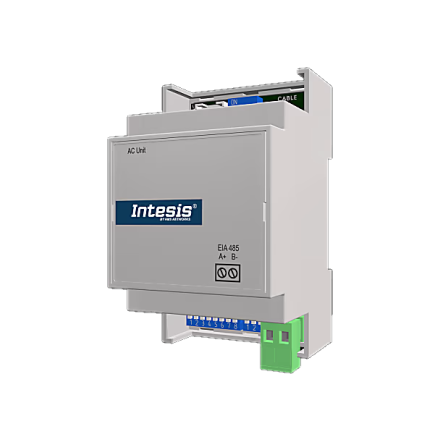

1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Op voorraad
Coaten en spuiten
1× COMUYTP35
Progreen coating ten behoeve van MUY-TP35
Levertijd minimaal twee weken na bestelling
Standaard voorzieningen
Auto-herstart
Gegroefde leidingen
Hergebruiken van leidingen met Cleaning free
Hoogefficiënte DC-scroll-compressor
Joint Lap DC-Motor
PAM-controle (Pulse Amplitude Modulation)
Standaard-inverter-warmtepomp
Zeldzame aardemagneetrotor (compressor)
Auto-changeover
